BLUM 20K5101 je upevňovacia platnička pre montáž zdvíhacieho mechanizmu AVENTOS HK-XS do korpusu kuchynskej skrinky. Ide o nutnú súčasť kompletnej montáže – samotný zdvíhač HK-XS sa bez tejto platničky nedá pripevniť ku stene skrinky. Platnička sa pripevňuje skrutkami ku bočnej stene korpusu, následne sa na ňu zacvakne zdvíhací mechanizmus.
Pre koho je toto upevnenie určené
Tento komponent je povinnou súčasťou každej montáže výklopného systému AVENTOS HK-XS, či už ide o:
- Variant s úchytkou (20K1101, 20K1301, 20K1501)
- Variant s TIP-ON (20K1101T, 20K1301T, 20K1501T)
Na každý zdvíhací mechanizmus potrebujete jednu upevňovaciu platničku. Pri obojstrannom použití dvoch zdvíhačov teda potrebujete 2 ks platničky 20K5101.
Skrutkovacie vs. EXPANDO upevnenie
BLUM ponúka pre HK-XS dve verzie upevnenia do korpusu:
| Variant | Kód | Spôsob upevnenia | Použitie |
|---|---|---|---|
| Skrutkovacie (tento model) | 20K5101 | Skrutkami do korpusu | Štandardná drevotriesková skrinka |
| EXPANDO | 20K51E1 | Rozpernými kolíkmi | Rýchla montáž bez skrutkovania |
Skrutkovacia verzia 20K5101 je najrozšírenejšou voľbou pre štandardnú výrobu kuchynských skriniek z drevotriesky alebo MDF. Skrutky zabezpečia maximálnu pevnosť spoja a sú overeným riešením pre desaťročia spoľahlivej prevádzky.
Hlavné výhody
- Robustná oceľová konštrukcia s poniklovanou povrchovou úpravou
- Skrutkovacie upevnenie – maximálna pevnosť spoja
- Kompaktné rozmery (dĺžka 68,6 mm) – vhodné aj do úzkych korpusov
- Univerzálnosť – pasuje na všetky varianty HK-XS (s úchytkou aj TIP-ON)
- Symetrická konštrukcia – použiteľná pre ľavú aj pravú stranu skrinky
- Rakúska kvalita BLUM – doživotná záruka funkčnosti
- Jednoduchá montáž – pripevnenie štandardnými skrutkami
Aké ďalšie komponenty potrebujete pre kompletnú montáž
Pre úplnú funkčnú zostavu AVENTOS HK-XS potrebujete tieto komponenty:
| Komponent | Funkcia | Kód (príklad) |
|---|---|---|
| Zdvíhací mechanizmus | Hlavná pohyblivá časť | 20K1101 / 20K1301 / 20K1501 (alebo T verzie) |
| Upevnenie do korpusu (tento produkt) | Pripevnenie zdvíhača ku korpusu | 20K5101 |
| Upevnenie čela | Pripevnenie ramena zdvíhača na čelo | 20K4101 |
| Závesy CLIP top | Otáčanie čela | 71B3550 (s pružinou) alebo 70T3550.TL (bez pružiny pre TIP-ON) |
| Krytky | Estetické zakrytie mechanizmu | rôzne farby |
Montážne odporúčania
- Platnička sa pripevňuje ku bočnej stene korpusu štandardnými skrutkami do drevotriesky
- Pri obojstrannom použití zdvíhača potrebujete 2 ks platničky (na každú stenu jednu)

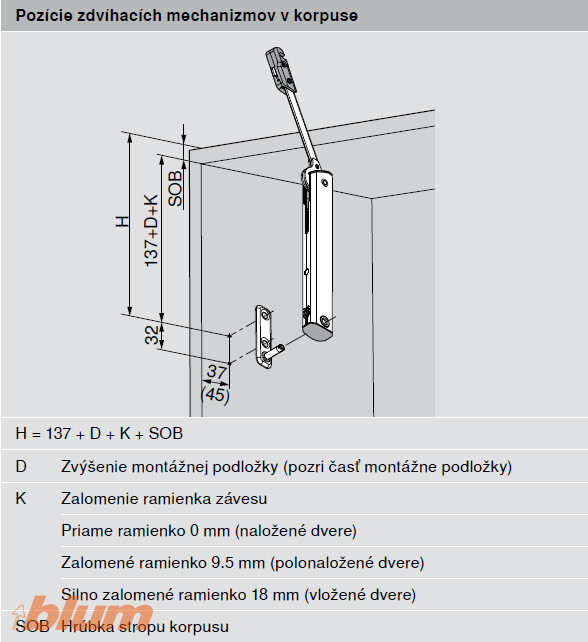

- Pred montážou presne odmerajte polohu podľa návodu BLUM pre vašu výšku korpusu
- Po pripevnení platničky zacvaknite zdvíhací mechanizmus jediným pohybom – bez náradia
- Pri korpusoch s mäkkým materiálom alebo opotrebovanom drevotrieske zvážte EXPANDO verziu 20K51E1 s rozpernými kolíkmi
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ | Upevnenie do korpusu pre AVENTOS HK-XS |
| Spôsob upevnenia | Skrutkovacie |
| Materiál | Oceľ |
| Povrchová úprava | Poniklovaná |
| Dĺžka | 68,6 mm |
| Vhodné pre korpus | Drevotrieska, MDF |
| Kompatibilita | Všetky varianty AVENTOS HK-XS (20K1101, 20K1301, 20K1501 + T verzie) |
| Záruka funkčnosti | Doživotná (BLUM) |
| Značka | BLUM |
| Model | 20K5101 |
Poznámka
Súčasťou balenia je:
- 1× upevňovacia platnička 20K5101 pre AVENTOS HK-XS (skrutkovacie prevedenie)
Nie je súčasťou balenia – treba dokúpiť samostatne:
- Zdvíhací mechanizmus AVENTOS HK-XS (20K1101, 20K1301, 20K1501 alebo T varianty)
- Upevnenie čela AVENTOS HK-XS (20K4101)
- Závesy CLIP top BLUMOTION (71B3550) alebo závesy bez pružiny pre TIP-ON (70T3550.TL)
- Krytky AVENTOS HK-XS (svetlo šedé, tmavo šedé, biele)
- Skrutky pre pripevnenie platničky ku korpusu
- Skrinka, dvierka ani úchytka
Dôležité upozornenia:
- Tento produkt sám o sebe nefunguje – je to nutná súčasť kompletnej zostavy AVENTOS HK-XS
- Na každý zdvíhací mechanizmus potrebujete jednu platničku – pri obojstrannom použití 2 ks
- Pre rýchlu montáž bez skrutkovania zvoľte EXPANDO verziu 20K51E1
- Pred objednaním si overte, či máte všetky potrebné komponenty pre kompletnú zostavu
Odporúčané doplnkové produkty:
- BLUM zdvíhací mechanizmus AVENTOS HK-XS (zvolený podľa hmotnosti čela)
- BLUM upevnenie čela 20K4101 pre AVENTOS HK-XS
- BLUM CLIP top BLUMOTION závesy 71B3550 (pre variant s úchytkou)
- BLUM CLIP top závesy bez pružiny 70T3550.TL (pre TIP-ON variant)
- BLUM krytky AVENTOS HK-XS vo zvolenej farbe
- EXPANDO verzia 20K51E1 ako alternatíva
Ideálne použitie
Upevňovacia platnička BLUM 20K5101 je základným stavebným prvkom každej montáže výklopného systému AVENTOS HK-XS v kuchynských a kúpeľňových skrinkách. Bez tejto platničky nemožno zdvíhací mechanizmus pripevniť ku korpusu – ide o povinnú súčasť kompletnej zostavy. Vďaka skrutkovaciemu upevneniu poskytuje maximálnu pevnosť a stabilitu spoja, vhodnú pre štandardné drevotrieskové alebo MDF korpusy v moderných kuchyniach. Pasuje na všetky varianty HK-XS – s úchytkou aj TIP-ON, vďaka čomu predstavuje univerzálne riešenie pre celú produktovú rodinu HK-XS. Vďaka rakúskej kvalite BLUM, robustnej oceľovej konštrukcii a poniklovanej povrchovej úprave získate komponent, ktorý bude bezchybne plniť svoju funkciu desaťročia každodenného používania.
