AVENTOS HS top je výkyvný výklopný systém Blum pre veľké jednodielne čelá, ktoré sa pri otváraní vyklopia ako celok nahor a posunú sa nad strop skrinky. Na rozdiel od skladacích systémov HF top tu zostáva čelo v jednom kuse – ideálne riešenie pre kuchyne s obvodovými lištami, vencovými rímsami alebo veľkými dekoratívnymi čelami v plnej šírke skrinky. Zdvíhací mechanizmus 22S2200 je verzia pre najnižší rozsah výšky korpusu (350–540 mm) a ľahké až stredne ťažké čelá.
Pre koho je 22S2200 určený
Mechanizmus 22S2200 je vhodný pre:
- Nízke nadstavbové skrinky nad pracovnou doskou (KH 350–540 mm)
- Krátke horné skrinky s jednodielnym čelom v plnej výške
- Skrinky s obvodovými lištami a vencovými rímsami, ktoré sa pri vyklopení dostanú nad strop
- Zostavy s úzkymi alebo širokými hliníkovými rámami a tenkými čelami
- Aplikácie, kde je dôležité nemať priečnu stabilizáciu vo vnútri skrinky (HS top ju nevyžaduje)
V čom je AVENTOS HS top iný ako HF top
| Vlastnosť | AVENTOS HS top | AVENTOS HF top |
|---|---|---|
| Typ čela | Jednodielne | Dvojdielne (skladacie) |
| Pohyb čela | Vyklápa sa nahor (nad strop) | Skladá sa v strede a posúva nahor |
| Vhodné pre | Lišty, rímsy, plné čelá | Vysoké skrinky, integrácia spotrebičov |
| Výška skrinky | 350 – 800 mm | 480 – 1200 mm |
Kľúčové vlastnosti zdvíhača 22S2200
- Symetrická konštrukcia – jeden zdvíhač sa použije ako pravý aj ľavý, žiadne L/P verzie
- Integrovaný BLUMOTION – tlmené dovieranie pre tichý a plynulý chod
- Adaptívne nastavenie BLUMOTION spredu, dokonca aj s namontovanou krytkou (najnovšia generácia)
- Nastavenie sily zdvíhača akumulátorovým skrutkovačom spredu – výklop sa potom udrží v ľubovoľnej polohe
- SERVO-DRIVE ready – elektrické otváranie možno doplniť kedykoľvek
- Bez priečnej stabilizácie – šetrí miesto v skrinke, viac úložného priestoru
- CLIP mechanizmus pre montáž čela – bez náradia, rýchlo a presne
- Trojrozmerné nastavenie čela po inštalácii (výška, hĺbka, posun do strán)
- Zinkovaný oceľový povrch – odolnosť proti korózii v dlhodobom používaní
Rozsah výšky korpusu a hmotnosti čela
Mechanizmus 22S2200 zvládne čelo, ktorého hmotnosť sa pohybuje v rozmedzí podľa výšky korpusu:
| Výška korpusu (KH) | Hmotnosť čela (FG) |
|---|---|
| 350 mm | 2,00 – 10,25 kg |
| 450 mm | – |
| 540 mm | 3,00 – 12,50 kg |
Tip: Pre vyššie skrinky alebo ťažšie čelá zvoľte silnejšie verzie zdvíhača: 22S2500 (KH 480–660 mm) alebo 22S2800 (KH 650–800 mm). Mechanizmy sa v tejto rade líšia silou pružín – konštrukcia a uchytenie sú rovnaké.
Porovnanie zdvíhačov AVENTOS HS top
| Zdvíhač | Výška korpusu (KH) | Hmotnosť čela (FG) |
|---|---|---|
| 22S2200 | 350 – 540 mm | 2,00 – 12,50 kg |
| 22S2500 | 480 – 660 mm | 2,75 – 15,25 kg |
| 22S2800 | 650 – 800 mm | 3,50 – 18,50 kg |
Čo potrebujete dokúpiť
Tento produkt je iba zdvíhací mechanizmus – pre kompletné kovanie pre jednu skrinku potrebujete dokúpiť ďalšie komponenty:
- Súprava ramien 22S3500 – jediná zostava ramien pre celú radu HS top, používa sa s každým zdvíhačom
- Krytky zdvíhača – v farbe hodvábno biela, svetlo sivá alebo tmavosivá (objednávajú sa samostatne)
- Upevnenie čela – podľa typu čela (drevené, hliníkový rámik úzky/široký, tenké čelo)
- Voliteľne SERVO-DRIVE – jednotka pre elektrické otváranie a krytky so spínačmi
Montážne rozmery
| Rozmer korpusu | Hodnota |
|---|---|
| Výška korpusu (KH) | 350 – 540 mm |
| Šírka korpusu (KB) | max. 1800 mm |
| Min. svetlá hĺbka korpusu (LT) | 262 mm |
Mechanizmus sa upevňuje z bočnej strany skrinky na skrutky do drevotriesky (8 ks v balení, 4 × 35 mm). Po nainštalovaní ramien a čela sa zdvíhač dolaďuje akumulátorovým skrutkovačom priamo spredu – nastavenie sily zaberie pár sekúnd a výklop potom drží stabilne v každom uhle otvorenia.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ kovania | Výkyvný výklop (up & over) |
| Produktová rada | AVENTOS HS top |
| Obj. č. | 22S2200 |
| Výška korpusu (KH) | 350 – 540 mm |
| Hmotnosť čela (FG) | 2,00 – 12,50 kg |
| Šírka korpusu (KB) | max. 1800 mm |
| Min. svetlá hĺbka korpusu (LT) | 262 mm |
| Tlmenie | Integrovaný BLUMOTION (adaptívne nastaviteľný) |
| Symetrický | Áno (univerzálny L/P) |
| Materiál | Oceľ / plast |
| Povrchová úprava | Zinkovaná |
| Upevnenie v korpuse | Skrutky |
| Priečna stabilizácia | Nie je potrebná |
| Kompatibilita | SERVO-DRIVE ready |
| Montáž čela | CLIP mechanizmus, bez náradia |
| Nastavenie čela | Trojrozmerné (výška, hĺbka, posun) |
| Pôvod | Rakúsko |
Poznámka

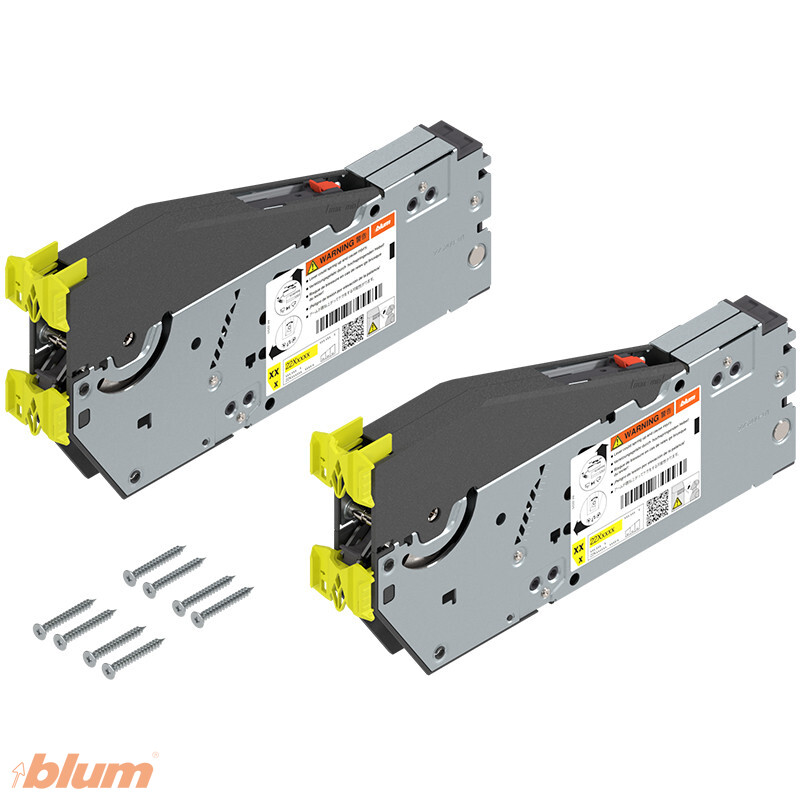

Súčasťou balenia je:
- 1 pár zdvíhacích mechanizmov (2 ks, symetrické)
- 8 ks skrutiek do drevotriesky 4 × 35 mm
- Montážny návod
NIE je súčasťou balenia:
- Súprava ramien 22S3500 – nutné dokúpiť samostatne pre kompletné kovanie
- Krytky zdvíhača – objednávajú sa zvlášť (3 farebné varianty)
- Upevnenie čela – podľa typu čela (rôzne kódy pre drevené, hliníkové, tenké čelá)
- Jednotka SERVO-DRIVE a krytky so spínačmi (voliteľné)
- Úchytka na čelo dvierok
Dôležité upozornenia:
- Pred objednaním overte hmotnosť vášho čela vrátane úchytky a porovnajte s rozsahom 2–12,5 kg. Pri ťažšom čele použite zdvíhač 22S2500 alebo 22S2800.
- Ak hľadáte kompletnú sadu kovania (zdvíhač + ramená + krytky), v ponuke nájdete kompletizované balíčky. Tento produkt je samostatný zdvíhač pre projekty, kde si komponenty kombinujete individuálne.
- Pri šírke skrinky nad cca 1500 mm a ťažkom čele odporúčame zvážiť silnejšiu verziu zdvíhača.
Ideálne použitie
Zdvíhač 22S2200 sa najčastejšie nasadzuje do nízkych horných kuchynských skríň s jednodielnym čelom – typicky tam, kde je požiadavka na čistú, nečlenitú prednú plochu kuchyne, alebo kde sú v hre obvodové lišty a vencové rímsy v hornej časti skrinky. Vďaka tomu, že HS top sa vyklápa nad strop, lišty pri otvorení neprekážajú a celá konštrukcia pôsobí harmonicky. Adaptívny BLUMOTION zabezpečuje tiché a jemné dovieranie, ktoré po rokoch každodenného používania zostáva rovnako presné ako prvý deň – štandard kvality, ktorý profesionálni stolári od kovania Blum očakávajú.
