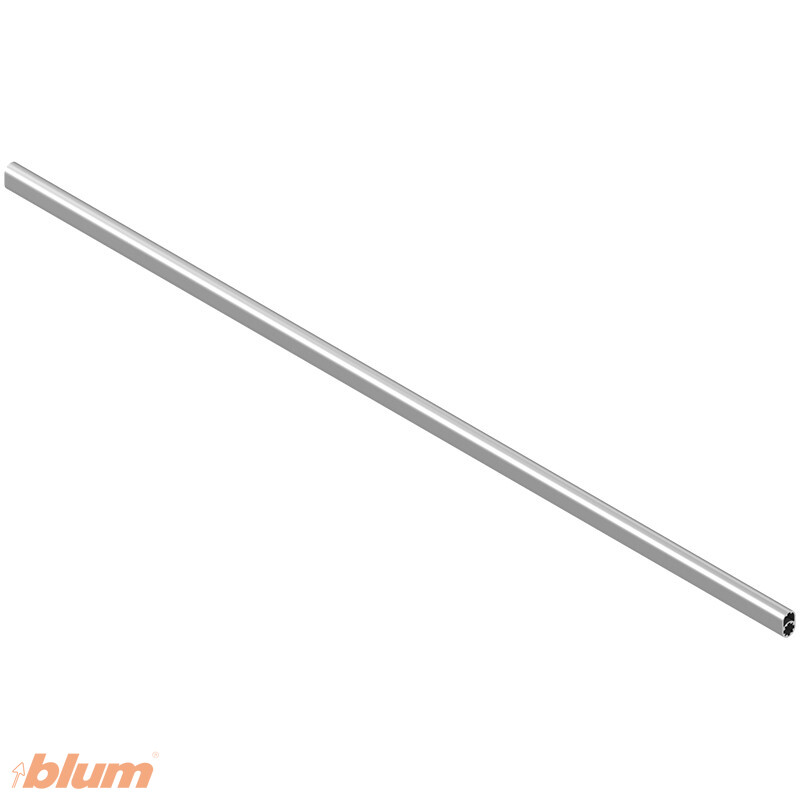

Priečna stabilizačná tyč 22Q1076U je dôležitý komponent paralelného výklopu AVENTOS HL top – mechanicky prepája oba zdvíhače v ľavej a pravej bočnej stene skrinky tak, aby sa pohybovali úplne synchronizovane. Bez tejto tyče by pri širších skrinkách jedna strana čela mohla mierne predbiehať druhú a čelo by sa krivilo alebo zasekávalo. Pri šírke korpusu nad 1228 mm je priečna stabilizácia povinná – nie je to voliteľné príslušenstvo, ale konštrukčná nutnosť. Tyč 22Q1076U s dĺžkou 1076 mm je štandardná dĺžka priečnej stabilizácie pre AVENTOS HL top.
Pre koho je 22Q1076U určená
Stabilizačná tyč 22Q1076U je nutná pre paralelný výklop AVENTOS HL top vo všetkých prípadoch, kde sa šírka korpusu blíži alebo presahuje 1228 mm:
- Široké horné výklopné skrinky v kuchynských zostavách
- Výklopné nadstavby siahajúce cez viac modulov spodnej skrinky
- Veľké niky vysokej skrine s paralelným výklopom čela
- Aplikácie, kde sa dva zdvíhače inštalujú ďalej od seba a hrozí desynchronizácia pohybu
Prečo je priečna stabilizácia pri HL top povinná
Na rozdiel od AVENTOS HS top a HF top, ktoré priečnu stabilizáciu nevyžadujú (ich konštrukcia rieši synchronizáciu inak), HL top má paralelný pohyb čela – obe strany sa musia pohybovať úplne identicky v rovnakej výške aj rýchlosti. Pri úzkych skrinkách (do 1228 mm šírky) si zdvíhače poradia samé, ale s rastúcou šírkou rastie aj torzná deformácia čela a oba zdvíhače sa môžu rozladiť. Tyč 22Q1076U mechanicky vynucuje synchronizovaný pohyb, čím:
- Eliminuje krivenie čela pri otváraní a zatváraní
- Predchádza zasekávaniu mechanizmu v okrajových polohách
- Predlžuje životnosť zdvíhačov a ramien
- Zabezpečuje rovnomernú rýchlosť BLUMOTION dovierania na oboch stranách
Kľúčové vlastnosti tyče 22Q1076U
- Oválny hliníkový profil – ľahký, tuhý, odolný proti deformácii
- Dĺžka 1076 mm – štandardná dĺžka pre HL top
- Hliníková konštrukcia – nehrdzavie, neoxiduje
- Kompatibilná so spojkami 22Q080Z – ktoré ju mechanicky prepoja so zdvíhačmi
- Univerzálna pre celú radu HL top – funguje s 22L2200 aj 22L2500
Čo potrebujete dokúpiť
Tyč samotná nefunguje bez spojok – pre kompletnú inštaláciu priečnej stabilizácie potrebujete:
- Spojky priečnej stabilizácie 22Q080Z – mechanické konektory medzi tyčou a zdvíhačom (1 sada na skrinku)
- Zdvíhač AVENTOS HL top – 22L2200 alebo 22L2500 podľa výšky korpusu
- Súprava ramien HL top – 22L3200/22L3500/22L3800/22L3900 podľa výšky korpusu
- Krytky zdvíhača – v zvolenej farbe
- Upevnenie čela – podľa typu čela
Kedy je priečna stabilizácia povinná
| Šírka korpusu | Priečna stabilizácia |
|---|---|
| Šírka vnútri korpusu < 1190 mm | Nie je potrebná |
| Šírka vnútri korpusu ≥ 1190 mm | Povinná |
| Vonkajšia šírka korpusu ≥ 1228 mm | Povinná |
Tip: Pri pochybnostiach radšej priečnu stabilizáciu doplňte. Doplnenie tyče po inštalácii je možné, ale nepríjemné – jednoduchšie je počítať s ňou hneď od projektu.
V čom je AVENTOS HL top iný ako HS/HF top
| Vlastnosť | AVENTOS HL top | AVENTOS HS top | AVENTOS HF top |
|---|---|---|---|
| Pohyb čela | Paralelne nahor | Vyklápa sa nad strop | Skladá sa v strede a nahor |
| Priečna stabilizácia | Áno (od šírky 1228 mm) | Nie je potrebná | Nie je potrebná |
| Priestor v skrinke | Tyč zaberá časť hĺbky | Plne využitý | Plne využitý |
| Vhodné pre | Skrinky pod inou radou | Lišty, rímsy | Vysoké skrinky |
Montáž
Tyč sa vsadí do spojok 22Q080Z, ktoré sú už upevnené na ramenách zdvíhačov v ľavej a pravej bočnej stene skrinky. Pri správnej dĺžke tyče (1076 mm) sa spojky zaklapnú na svoje miesta a celá zostava sa pohybuje ako jeden celok. Pri montáži je dôležité tyč nezohýnať a nedeformovať – hliník v tejto hrúbke je odolný, ale nadmernému ohýbaniu by mohol podľahnúť.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ kovania | Priečna stabilizačná tyč |
| Produktová rada | AVENTOS HL top |
| Obj. č. | 22Q1076U |
| Dĺžka | 1076 mm |
| Profil | Oválny |
| Materiál | Hliník |
| Kompatibilita | AVENTOS HL top (22L2200, 22L2500) |
| Spojky | 22Q080Z (objednávajú sa zvlášť) |
| Použitie | Povinná od šírky korpusu 1228 mm |
| Pôvod | Rakúsko |
Poznámka
Súčasťou balenia je:
- 1 ks priečnej stabilizačnej tyče (oválna, hliníková, dĺžka 1076 mm)
NIE je súčasťou balenia:
- Spojky 22Q080Z – nutné dokúpiť samostatne, bez nich tyč nefunguje
- Zdvíhací mechanizmus, súprava ramien, krytky, upevnenie čela – samostatné komponenty
Dôležité upozornenia:
- Tyč nefunguje bez spojok 22Q080Z – objednajte ich vždy spolu s tyčou.
- Priečna stabilizácia je povinná pri šírke korpusu nad 1228 mm (alebo vnútornej šírke nad 1190 mm). Pri menších skrinkách nie je potrebná.
- Tyč je dimenzovaná iba pre AVENTOS HL top. Pre HS top a HF top sa nepoužíva, tieto systémy priečnu stabilizáciu nevyžadujú.
- Pri skracovaní tyče (ak by ste ju potrebovali na užšiu špecifickú aplikáciu) je nutné použiť kvalitné rezné nástroje na hliník a koniec zarovnať – inak nebude správne sedieť v spojkách.
- Tyč zaberá časť vnútornej hĺbky skrinky – počítajte s tým pri plánovaní úložného priestoru a montáži políc.
