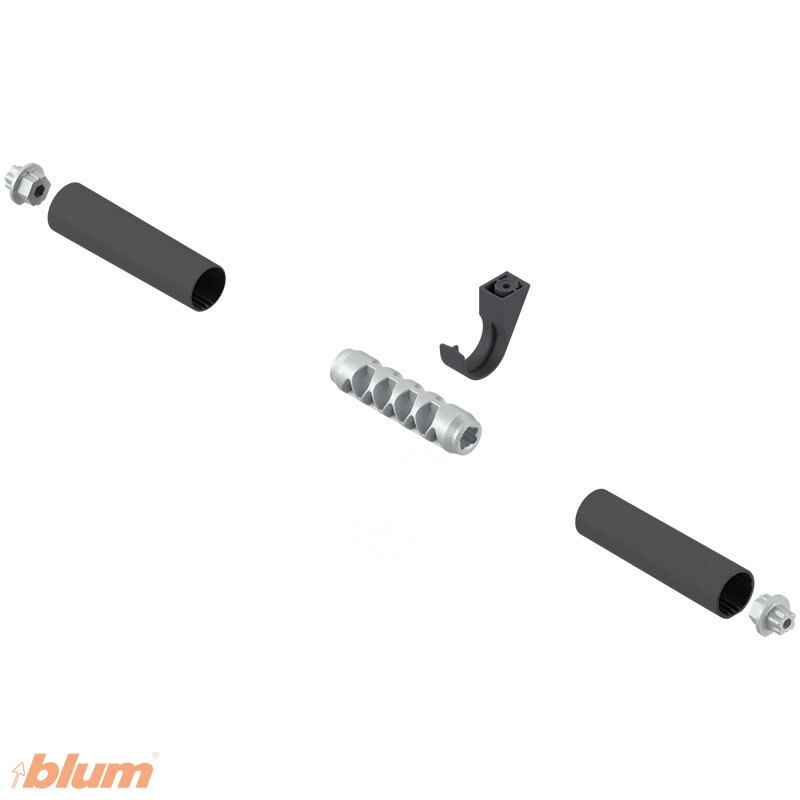

Spojovací diel 22Q080Z je nevyhnutný doplnok priečnej stabilizačnej tyče 22Q1076U v systéme paralelného výklopu AVENTOS HL top. Spojka mechanicky prepája tyč so zdvíhačom v ľavej aj pravej bočnej stene skrinky a tým vytvára uzavretú zostavu, ktorá vynucuje synchronizovaný pohyb oboch zdvíhačov. Bez spojok by samotná tyč nemala ako prenášať pohyb medzi ľavou a pravou stranou – obe komponenty musia byť objednané spolu, vždy ako pár.
Pre koho je 22Q080Z určený
Spojky 22Q080Z sú nutné v každej aplikácii AVENTOS HL top, kde sa používa priečna stabilizačná tyč:
- Široké horné výklopné skrinky s šírkou korpusu nad 1228 mm
- Výklopné nadstavby siahajúce cez viac modulov spodnej skrinky
- Veľké niky vysokej skrine s paralelným výklopom čela
- Aplikácie, kde sa dva zdvíhače inštalujú ďalej od seba a hrozí desynchronizácia pohybu
Prečo nestačí len tyč
Stabilizačná tyč 22Q1076U je oválny hliníkový profil – sám o sebe nemá žiadne uchytenie ani konektor. Spojky 22Q080Z sú technické rozhranie medzi týmto profilom a zdvíhačmi: zacvaknú sa na konce tyče a zároveň sa upevnia na rameno alebo telo zdvíhača. Až táto kombinácia (tyč + 2 spojky) tvorí funkčnú priečnu stabilizáciu v skrinke.
Kľúčové vlastnosti spojok 22Q080Z
- Mechanické rozhranie medzi tyčou a zdvíhačom – kľúčový spojovací prvok
- Univerzálne pre obe strany – použijú sa identicky vľavo aj vpravo
- Kompatibilné so stabilizačnou tyčou 22Q1076U – ktorá má štandardnú dĺžku 1076 mm
- Kompatibilné s celou radou HL top – fungujú so zdvíhačmi 22L2200 aj 22L2500
- Krátka dĺžka 80 mm – odtiaľ označenie 22Q080Z (80 mm spojovací element)
- Plastová konštrukcia – ľahká, tichá, bez vibrácií pri pohybe
- Bez nutnosti náradia – CLIP zaklapnutie pri montáži
Z čoho sa skladá kompletná priečna stabilizácia
Pre fungujúcu priečnu stabilizáciu v jednej skrinke potrebujete:
| Komponent | Označenie | Počet |
|---|---|---|
| Stabilizačná tyč (oválna, hliníková) | 22Q1076U | 1 ks |
| Spojky priečnej stabilizácie | 22Q080Z | 1 sada (2 ks) |
Bez ktorejkoľvek z týchto dvoch položiek priečna stabilizácia nefunguje – sú navzájom nenahraditeľné a vždy sa objednávajú spolu.
Kedy je priečna stabilizácia povinná
| Šírka korpusu | Priečna stabilizácia (tyč + spojky) |
|---|---|
| Šírka vnútri korpusu < 1190 mm | Nie je potrebná |
| Šírka vnútri korpusu ≥ 1190 mm | Povinná |
| Vonkajšia šírka korpusu ≥ 1228 mm | Povinná |
Tip: Pri pochybnostiach radšej priečnu stabilizáciu doplňte. Bez nej hrozí pri širších skrinkách postupné rozladenie zdvíhačov a krivenie čela pri otváraní.
V čom je AVENTOS HL top iný ako HS/HF top
| Vlastnosť | AVENTOS HL top | AVENTOS HS top | AVENTOS HF top |
|---|---|---|---|
| Pohyb čela | Paralelne nahor | Vyklápa sa nad strop | Skladá sa v strede a nahor |
| Priečna stabilizácia | Áno (od šírky 1228 mm) | Nie je potrebná | Nie je potrebná |
| Spojky 22Q080Z | Povinné s tyčou | Nepoužívajú sa | Nepoužívajú sa |
Montáž
Spojky sa zacvaknú na konce stabilizačnej tyče a následne sa upevnia na rameno zdvíhača v bočnej stene skrinky. Celý proces je bez náradia – CLIP mechanizmus zabezpečí pevné spojenie jediným pohybom. Pri správnej dĺžke tyče (1076 mm) a pri správnom usadení spojiek sa celá zostava začne pohybovať ako jeden celok. Pri demontáži (napríklad pri servise alebo úprave skrinky) sa spojky odpoja rovnako ľahko, ako boli nasadené.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ kovania | Spojovací diel priečnej stabilizácie |
| Produktová rada | AVENTOS HL top |
| Obj. č. | 22Q080Z |
| Dĺžka | 80 mm |
| Materiál | Plast |
| Kompatibilita tyče | 22Q1076U (oválna, 1076 mm) |
| Kompatibilita zdvíhačov | 22L2200, 22L2500 |
| Symetrické | Áno (univerzálne L/P) |
| Montáž | CLIP mechanizmus, bez náradia |
| Balenie | 1 sada (2 ks) |
| Použitie | Povinné spolu s tyčou pri šírke korpusu 1228+ mm |
| Pôvod | Rakúsko |
Poznámka
Súčasťou balenia je:
- 1 sada spojok (2 ks – pre ľavú aj pravú stranu)
NIE je súčasťou balenia:
- Stabilizačná tyč 22Q1076U – nutné dokúpiť samostatne, bez nej spojky nefungujú
- Zdvíhací mechanizmus, súprava ramien, krytky, upevnenie čela – samostatné komponenty
Dôležité upozornenia:
- Spojky nefungujú bez stabilizačnej tyče 22Q1076U – objednajte ich vždy spolu.
- Spojky sú dimenzované iba pre AVENTOS HL top. Pre HS top a HF top sa nepoužívajú, tieto systémy priečnu stabilizáciu nevyžadujú.
- Pri inštalácii dbajte na to, aby boli spojky správne zacvaknuté až na doraz – pri uvoľnenom usadení by mohlo dôjsť k vôli pri pohybe a rušivým zvukom.
- Plastový materiál je dlhodobo odolný, ale nevystavujte ho mechanickému poškodeniu – ostré nárazy alebo nadmerné páčenie pri demontáži môžu plast popraskať.
Ideálne použitie
Spojky priečnej stabilizácie 22Q080Z sú technické rozhranie, vďaka ktorému funguje synchronizácia pohybu pri širokých aplikáciách AVENTOS HL top – kuchynské horné skrinky s paralelným výklopom presahujúce 1228 mm šírky korpusu, veľké niky vysokých skríň zakrývajúce viacero AGD spotrebičov vedľa seba, alebo dizajnérske riešenia, kde sa cez viac spodných modulov tiahne jedno súvislé výklopné čelo. Bez týchto spojok by stabilizačná tyč zostala iba pasívnym hliníkovým profilom bez funkcie. CLIP zaklapnutie umožňuje rýchlu montáž aj prípadnú demontáž pri servise, plastový materiál tlmí drobné vibrácie a zabezpečuje tichý chod – štandard kvality, ktorý profesionálni stolári od kovania Blum očakávajú. Pri objednávaní širokých výklopov HL top vždy počítajte s touto kombináciou: tyč 22Q1076U + spojky 22Q080Z, jedna bez druhej nemá zmysel.
