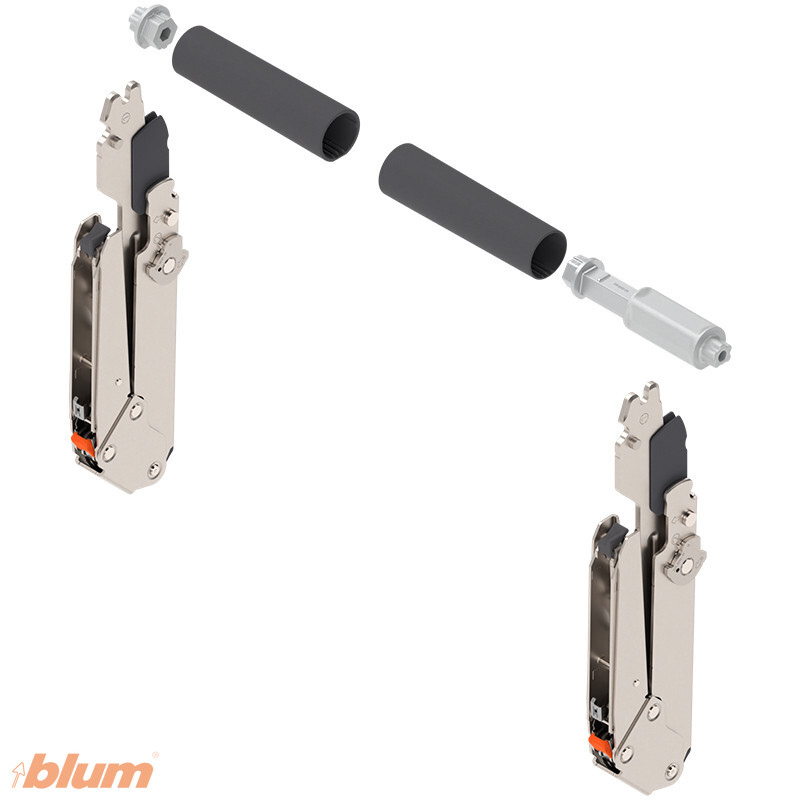

Súprava ramien 22L3200 je nevyhnutná súčasť paralelného výklopu AVENTOS HL top – tvorí mechanickú prepojku medzi zdvíhačom v bočnej stene skrinky a čelom dvierok. Na rozdiel od HS top, kde stačí jediná univerzálna súprava ramien pre celú radu, HL top používa štyri rôzne dĺžky ramien podľa výšky korpusu. Variant 22L3200 je najkratšia verzia v rade a je dimenzovaná pre najnižšie horné skrinky s výškou 300–340 mm – typicky nadstavbové skrinky alebo niky vysokej skrine pre AGD techniku.

Pre koho je 22L3200 určený

Súprava ramien 22L3200 je nutná pre paralelný výklop AVENTOS HL top vo veľmi nízkych skrinkách:

• Krátke nadstavbové skrinky s výškou 300–340 mm pod druhou radou horných skríň
• Niky vysokej skrine určené na zakrytie mikrovlnky, kávovaru alebo inej AGD techniky
• Aplikácie, kde sa zdvíhač 22L2200 kombinuje s najnižším rozsahom výšky korpusu v jeho prevádzkovom okne
• Drevené čelá, hliníkové rámiky úzke aj široké, tenké čelá v rámci tohto výškového rozsahu

Kľúčové vlastnosti súpravy ramien 22L3200

• Špeciálne dimenzovaná pre KH 300–340 mm – najkratšia verzia ramien v rade HL top
• Symetrická konštrukcia – jedno rameno funguje ako pravé aj ľavé
• CLIP upevnenie na zdvíhač – bez náradia, jediným zacvaknutím
• CLIP upevnenie čela – overený mechanizmus Blum, rýchla a presná montáž
• Snímateľné rameno – výhoda pri výrobe a montáži skrinky, čelo môžete kedykoľvek odpojiť bez demontáže zdvíhača
• Kompaktný dizajn – nezasahuje do úložného priestoru, šetrí miesto v skrinke
• Oceľová konštrukcia s niklovaným povrchom – odolnosť proti korózii a opotrebovaniu
• Trojrozmerné nastavenie čela po inštalácii (výška, hĺbka, posun do strán)

Ako sa páruje so zdvíhačom

Súprava ramien 22L3200 sa páruje so zdvíhačom 22L2200, ktorý je dimenzovaný pre nízke skrinky 300–389 mm. Konkrétne výškové pásmo 300–340 mm pokrýva najľahšie aplikácie v celej rade HL top:

Porovnanie súprav ramien AVENTOS HL top

Na rozdiel od HS top, kde stačí jediná súprava ramien pre celú radu, HL top má štyri rôzne ramená podľa výšky korpusu. Toto rozlíšenie je nutné kvôli paralelnému pohybu, ktorý vyžaduje presné geometrické dimenzovanie:

V čom je AVENTOS HL top iný ako HS/HF top

Čo potrebujete dokúpiť

Tento produkt je iba súprava ramien – pre kompletné kovanie pre jednu skrinku potrebujete dokúpiť ďalšie komponenty:

• Zdvíhací mechanizmus 22L2200 – pre nízke skrinky 300–389 mm
• Krytky zdvíhača – v farbe hodvábno biela, svetlo sivá alebo tmavosivá (objednávajú sa samostatne)
• Upevnenie čela – podľa typu čela (drevené, hliníkový rámik úzky/široký, tenké čelo)
• Priečna stabilizácia – tyč 20Q1076U a spojky 22Q080Z (povinné od šírky korpusu nad 1228 mm)
• Voliteľne SERVO-DRIVE – jednotka pre elektrické otváranie a krytky so spínačmi

Montáž

Súprava ramien sa upevňuje bez náradia – CLIP mechanizmus na strane zdvíhača aj na strane čela. Snímateľnosť ramena je veľká pomoc pri stavbe a montáži kuchyne: čelo môžete dať dolu pri prevoze, pri lakovaní alebo pri výmene úchytky bez toho, aby ste museli zasahovať do zdvíhača v korpuse. Po nasadení sa čelo dolaďuje trojrozmerne – výška, hĺbka aj posun do strán – priamo na upevnení čela.

Technické parametre

Poznámka

Súčasťou balenia je:

• 1 pár ramien (2 ks, symetrické)

NIE je súčasťou balenia:

• Zdvíhací mechanizmus – nutné dokúpiť samostatne (22L2200 pre tento výškový rozsah)
• Krytky zdvíhača – objednávajú sa zvlášť (3 farebné varianty)
• Upevnenie čela – podľa typu čela (rôzne kódy pre drevené, hliníkové, tenké čelá)
• Priečna stabilizácia – tyč 20Q1076U a spojky 22Q080Z (od šírky korpusu 1228 mm)
• Jednotka SERVO-DRIVE a krytky so spínačmi (voliteľné)
• Skrutky a montážny materiál (sú súčasťou balenia zdvíhača)

Dôležité upozornenia:

• Tento komponent sám o sebe nefunguje – musí byť spárovaný so zdvíhačom HL top a upevnením čela.
• Pre kompletnú aplikáciu HL top potrebujete na jednu skrinku: 1 pár zdvíhačov + 1 súpravu ramien + 1 sadu krytiek + upevnenie čela.
• Súprava ramien 22L3200 je dimenzovaná iba pre výšku korpusu 300–340 mm. Pre vyššie skrinky vyberte 22L3500 (340–390 mm), 22L3800 (390–540 mm) alebo 22L3900 (480–580 mm).
• Pri šírke korpusu nad 1228 mm je povinná priečna stabilizácia.

Ideálne použitie

Súprava ramien 22L3200 sa nasadzuje do najnižších horných skríň s paralelným výklopom – typicky nadstavbové skrinky pod druhou radou horných skríň alebo niky vysokých skríň, kde sa za jednodielnym čelom skrýva mikrovlnka, kávovar alebo iná kuchynská technika. Jej presné geometrické dimenzovanie pre výšku korpusu 300–340 mm zabezpečuje, že čelo sa pohybuje rovnobežne s korpusom a po vyklopení zostane v zvislej polohe pred skrinkou – čo je presne to, čo potrebujete v dvojradových horných zostavách, kde nad výklopnou skrinkou je ďalší úložný priestor a vyklopenie nad strop nie je možné. Vďaka oceľovej konštrukcii s niklovaným povrchom, CLIP mechanizmu a snímateľnému dizajnu zostáva chod presný a tichý aj po desaťročiach každodenného používania – to je presne dôvod, prečo si profesionálni stolári a kuchynskí dizajnéri vyberajú kovanie Blum ako svoj štandard kvality.
