AVENTOS HL top je výklopný systém Blum, kde sa jednodielne čelo posúva paralelne nahor – nezalomí sa, nevyklopí nad strop, ale zdvihne sa rovnobežne s korpusom a zostane v zvislej polohe pred skrinkou. Tento pohyb je ideálny tam, kde nad výklopnou skrinkou sa nachádzajú ďalšie čelá (napríklad ďalšia rada horných skríň alebo strop) a vyklopenie nahor by nebolo možné. Zdvíhací mechanizmus 22L2500 je silnejšia verzia v rade HL top a pokrýva stredné až vysoké skrinky (390–580 mm) s ťažšími čelami až do 14 kg.

Pre koho je 22L2500 určený

Mechanizmus 22L2500 je vhodný pre:

• Stredné a vysoké horné skrinky pod inou radou skríň v dvojradových horných zostavách
• Veľké výklopy v nikách vysokých skríň – zakrytie mikrovlnky, kávovaru, parného hrnca alebo inej AGD techniky
• Nadstavbové skrinky vyššie ako 390 mm pri obmedzenom priestore nad nimi
• Aplikácie, kde nemožno vyklopiť čelo nad strop kvôli ďalšej zostavbe alebo nízkej výške miestnosti
• Stredne ťažké jednodielne čelá – drevené, MDF, hliníkové rámiky, sklené výplne

V čom je AVENTOS HL top iný ako HS/HF top

Kľúčové vlastnosti zdvíhača 22L2500

• Symetrická konštrukcia – jeden zdvíhač sa použije ako pravý aj ľavý, žiadne L/P verzie
• Paralelný pohyb čela – čelo sa zdvihne rovnobežne s korpusom, nezasahuje nad skrinku
• Integrovaný BLUMOTION – tlmené dovieranie pre tichý a plynulý chod aj pri ťažšom čele
• Bezstupňová funkcia stop – výklop sa zastaví v ľubovoľnej polohe
• Silnejšie pružiny ako pri 22L2200 – pre čelá až do 14 kg
• SERVO-DRIVE ready – elektrické otváranie možno doplniť kedykoľvek
• CLIP mechanizmus pre montáž čela – bez náradia, rýchlo a presne
• Trojrozmerné nastavenie čela po inštalácii (výška, hĺbka, posun do strán)
• Zinkovaný oceľový povrch – odolnosť proti korózii v dlhodobom používaní
• Pevná pozícia upevnenia zdvíhača a čela – nezávislá od výšky korpusu

Rozsah výšky korpusu a hmotnosti čela

Mechanizmus 22L2500 zvládne čelo, ktorého hmotnosť sa pohybuje v rozmedzí podľa výšky korpusu:

Tip: Pre nižšie skrinky alebo ľahšie čelá zvoľte slabšiu verziu zdvíhača 22L2200 (KH 300–389 mm, FG 1,5–10 kg). Konštrukcia a uchytenie sú rovnaké, líšia sa silou pružín.

Porovnanie zdvíhačov AVENTOS HL top

Čo potrebujete dokúpiť

Tento produkt je iba zdvíhací mechanizmus – pre kompletné kovanie pre jednu skrinku potrebujete dokúpiť ďalšie komponenty:

• Súprava ramien – podľa výšky korpusu: 22L3800 (KH 390–540 mm) alebo 22L3900 (KH 480–580 mm)
• Krytky zdvíhača – v farbe hodvábno biela, svetlo sivá alebo tmavosivá (objednávajú sa samostatne)
• Upevnenie čela – podľa typu čela (drevené, hliníkový rámik úzky/široký, tenké čelo)
• Priečna stabilizácia – tyč 20Q1076U a spojky 22Q080Z (povinné od šírky korpusu nad 1228 mm)
• Voliteľne SERVO-DRIVE – jednotka pre elektrické otváranie a krytky so spínačmi

Montážne rozmery

Mechanizmus sa upevňuje z bočnej strany skrinky na skrutky do drevotriesky (8 ks v balení, 4 × 35 mm). Po nainštalovaní ramien a čela sa zdvíhač dolaďuje akumulátorovým skrutkovačom – nastavenie sily zaberie pár sekúnd a výklop potom drží stabilne v každom uhle otvorenia. Pri skrinkách so šírkou nad 1228 mm je nutné doplniť priečnu stabilizačnú tyč, ktorá zabezpečí synchronizovaný pohyb oboch zdvíhačov.

Technické parametre

Poznámka

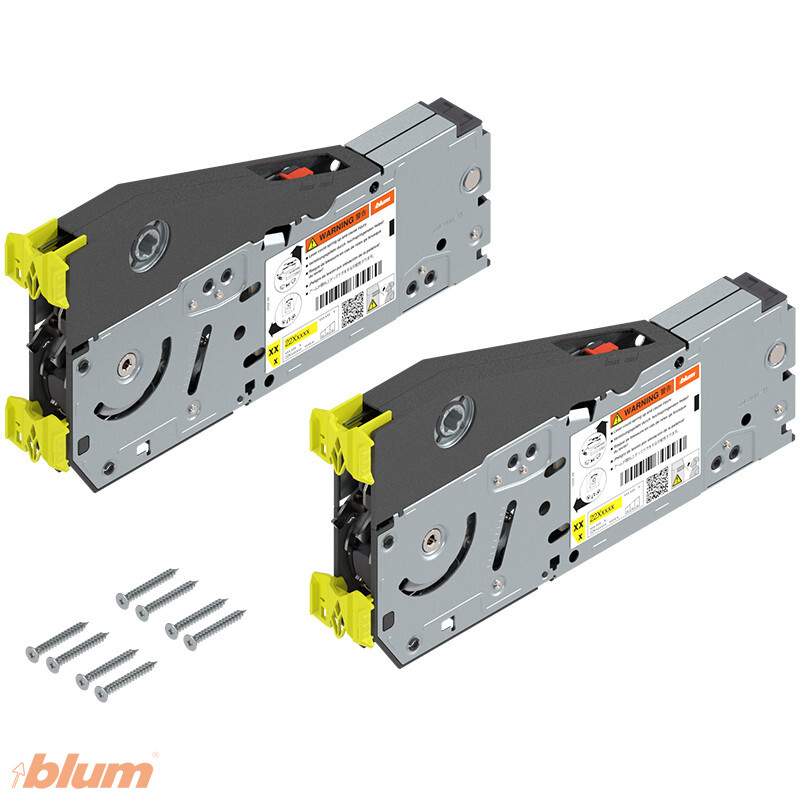

Súčasťou balenia je:

• 1 pár zdvíhacích mechanizmov (2 ks, symetrické)
• 8 ks skrutiek do drevotriesky 4 × 35 mm
• Montážny návod

NIE je súčasťou balenia:

• Súprava ramien – nutné dokúpiť samostatne (22L3800 pre KH 390–540 mm alebo 22L3900 pre KH 480–580 mm)
• Krytky zdvíhača – objednávajú sa zvlášť (3 farebné varianty)
• Upevnenie čela – podľa typu čela (rôzne kódy pre drevené, hliníkové, tenké čelá)
• Priečna stabilizácia – tyč 20Q1076U a spojky 22Q080Z (od šírky korpusu 1228 mm)
• Jednotka SERVO-DRIVE a krytky so spínačmi (voliteľné)
• Úchytka na čelo dvierok

Dôležité upozornenia:

• Pred objednaním overte hmotnosť vášho čela vrátane úchytky a porovnajte s rozsahom 2,0–14,0 kg. Pri ľahšom čele použite slabší zdvíhač 22L2200.
• Súprava ramien sa vyberá podľa presnej výšky korpusu – pre 390–540 mm je to 22L3800, pre 480–580 mm 22L3900. Toto rozlíšenie je dôležité, ramená nie sú univerzálne ako pri HS top.
• Pri šírke korpusu nad 1228 mm je povinná priečna stabilizácia – bez nej sa zdvíhače nepohybujú synchronizovane.
• Ak hľadáte kompletnú sadu kovania (zdvíhač + ramená + krytky), v ponuke nájdete kompletizované balíčky.

Ideálne použitie

Zdvíhač 22L2500 sa najčastejšie nasadzuje do stredne vysokých a vysokých horných kuchynských skríň, ktoré sú umiestnené pod inou radou skríň – v dvojradových zostavách, kde nad výklopnou skrinkou je ďalšia rada úložného priestoru. Vyklopenie nad strop tu nie je možné, takže paralelný pohyb HL top je jediné funkčné riešenie. Skvelo funguje aj v nikách vysokých skríň, kde sa za jednodielnym čelom skrýva mikrovlnka, kávovar alebo iná AGD technika – po vyklopení čelo zostane v zvislej polohe a nezavadzia pri obsluhe spotrebiča. Vďaka silnejším pružinám zvládne aj ťažšie sklenené alebo masívne čelá až do 14 kg, čo z neho robí všestrannú voľbu pre väčšinu projektov s týmto typom výklopu. Tichý a plynulý BLUMOTION, bezstupňová funkcia stop a oceľová konštrukcia zaručujú presný chod aj po rokoch každodenného používania – štandard kvality, ktorý profesionálni stolári od kovania Blum očakávajú.
