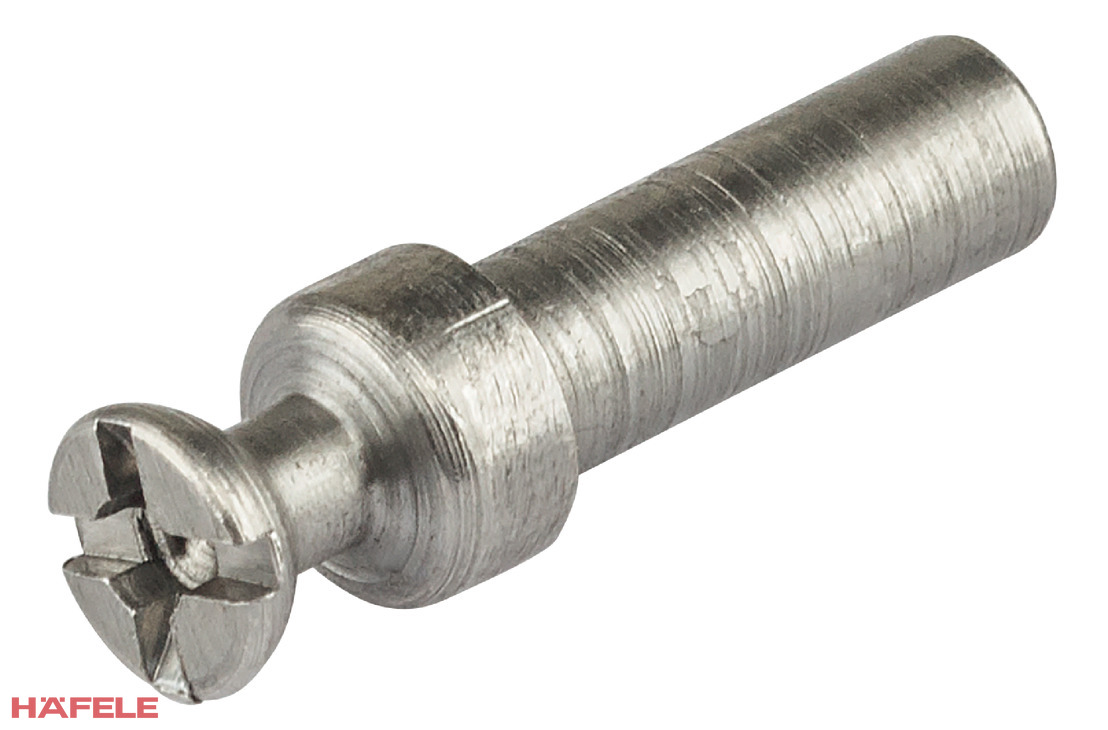

Závitové puzdro je oceľová časť dvojdielneho obojstranného spojovacieho čapu pre nábytkové spojky systému 20. Z jednej strany sa zasunie do otvoru s priemerom 5 mm v strednej stene a z druhej strany sa doň zaskrutkuje spojovací čap. Hlavy oboch dielov potom zachytia spojovacie puzdrá osadené v pripájaných dielcoch a stiahnu celý spoj. Takto sa na jedno miesto strednej steny pripoja dva dielce z oboch strán, napríklad police alebo dná vedľa seba stojacich korpusov. Puzdro je bez povrchovej úpravy a je určené pre stolárov a výrobcov korpusového nábytku.
Kde sa puzdro používa
- Pripojenie políc alebo dien z oboch strán strednej steny v jednej osi.
- Stredné priečky skríň, regálov a knižníc.
- Rozoberateľné spoje, pri ktorých sa dva dielce stretávajú na jednej stene.
Kľúčové vlastnosti
- Oceľové závitové puzdro.
- Otvor pre čap s priemerom 5 mm.
- Bez povrchovej úpravy.
- Spolu so spojovacím čapom tvorí dvojdielny obojstranný čap.
- Spoj sa sťahuje spojovacími puzdrami systému 20.
Čo potrebujete dokúpiť
- Spojovací čap pre obojstranný čap systému 20: povinný, puzdro bez neho nefunguje.
- Spojovacie puzdrá systému 20 (2 ks na jeden spoj): povinné.

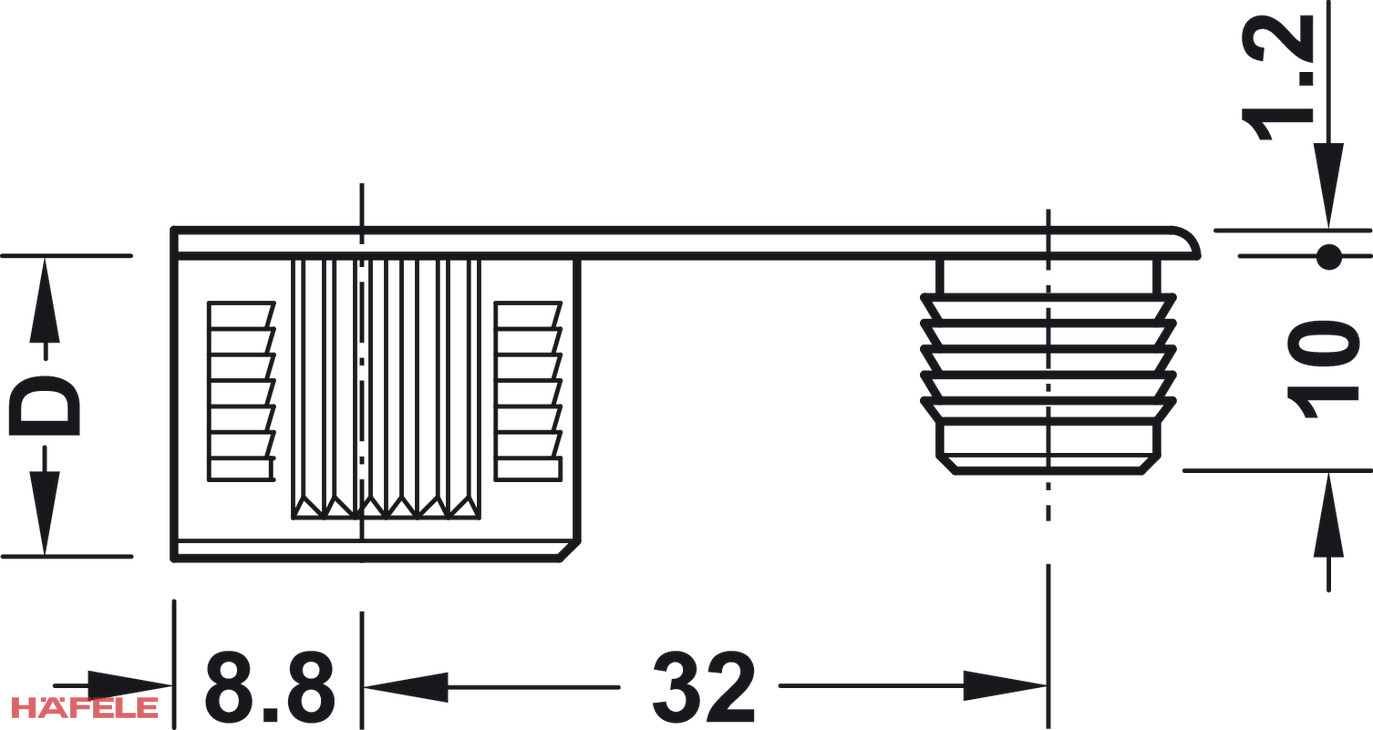

- Krytky do otvoru Ø10 mm: voliteľné, ak spoj doťahujete zhora.
- Vŕtaciu šablónu pre spojky systému 20: voliteľná.
Porovnanie variantov
| Diel | Povrch | Funkcia |
|---|---|---|
| Závitové puzdro (toto) | Bez povrchovej úpravy | Časť so závitom |
| Závitové puzdro | Pozinkované | Časť so závitom |
| Spojovací čap pre obojstranný čap | Bez úpravy alebo pozinkovaný | Zaskrutkuje sa do puzdra |
Montáž

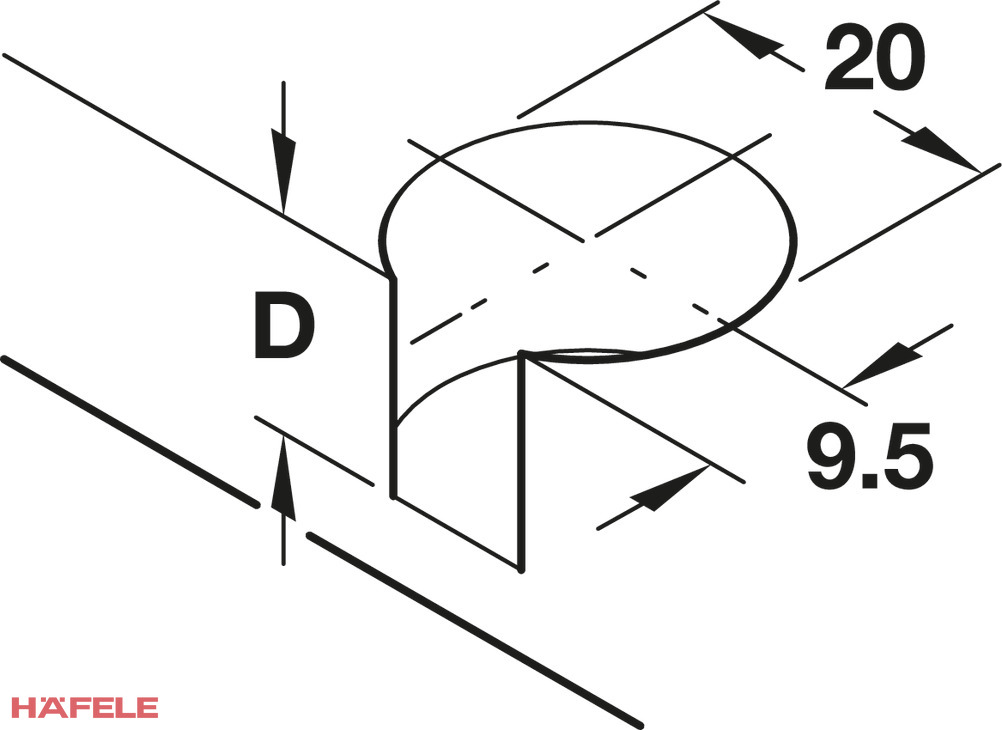

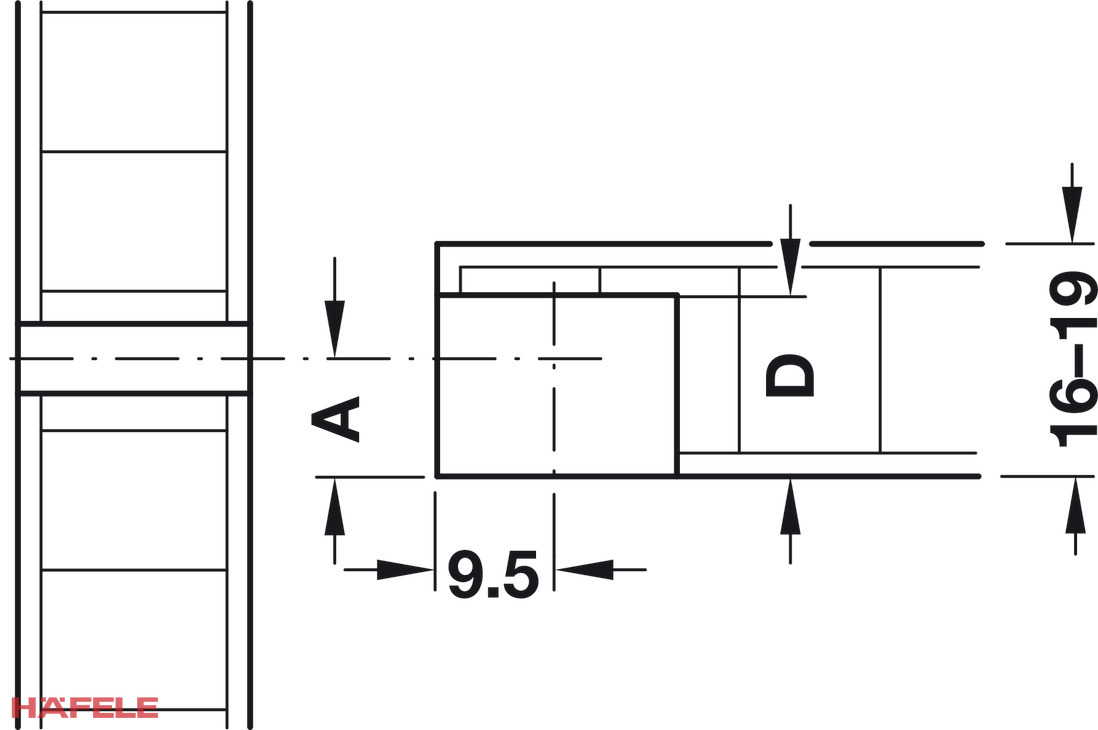

- Do strednej steny vyvŕtajte priechodný otvor s priemerom 5 mm podľa vŕtacieho plánu.
- Z jednej strany zasuňte závitové puzdro.
- Z druhej strany doň zaskrutkujte spojovací čap.

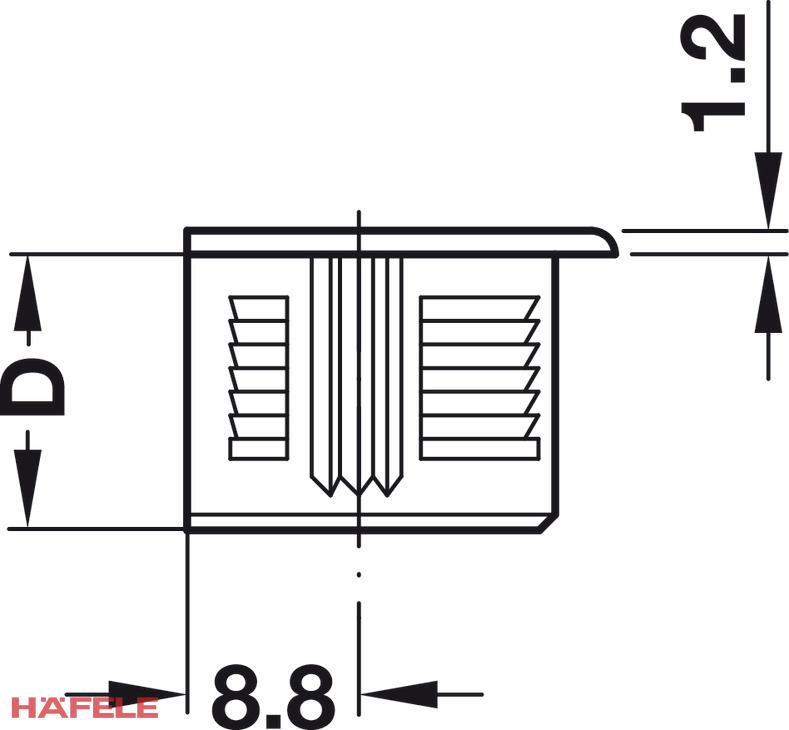

- Do oboch pripájaných dielcov osaďte spojovacie puzdrá systému 20.

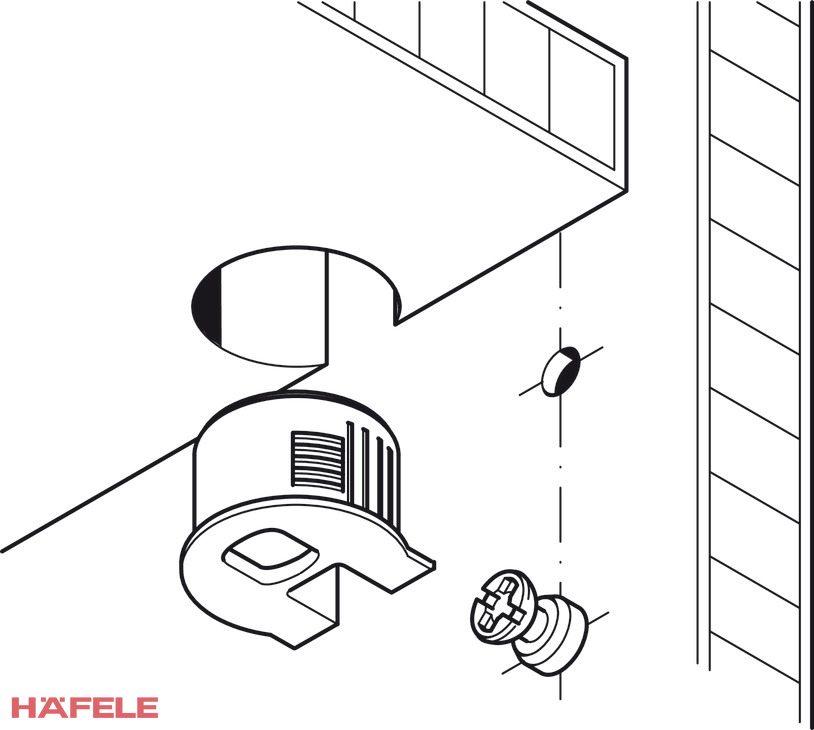

- Dielce nasaďte na hlavy čapu a spoj stiahnite puzdrami.
Časté otázky (FAQ)
- Na čo slúži závitové puzdro? Je to časť dvojdielneho čapu, do ktorej sa zaskrutkuje spojovací čap. Spoločne spoja dva dielce z oboch strán jednej steny.
- Funguje puzdro samostatne? Nie. Potrebuje spojovací čap pre obojstranný čap a spojovacie puzdrá systému 20.
- Aký otvor treba vyvŕtať? Priechodný otvor s priemerom 5 mm.
- Z akého materiálu je? Z ocele, bez povrchovej úpravy.
- Existuje aj pozinkované prevedenie? Áno.
Technické parametre:
| Parameter | Hodnota |
|---|---|
| Typ | Závitové puzdro pre obojstranný čap |
| Systém | Nábytkové spojky systému 20 |
| Otvor pre čap | 5 mm |
| Materiál | Oceľ |
| Povrch | Bez povrchovej úpravy |
| Montáž | Zaskrutkovanie so spojovacím čapom, stiahnutie spojovacími puzdrami |
Poznámka:
- Súčasťou balenia je: závitové puzdro.
- NIE je súčasťou balenia: spojovací čap, spojovacie puzdrá, krytky.
- Dôležité upozornenia: puzdro funguje len so spojovacím čapom pre obojstranný čap toho istého systému. Otvory v oboch pripájaných dielcoch musia byť v jednej osi.
- Praktické tipy pre stolárov: otvory v strednej stene aj v dielcoch vŕtajte podľa jednej šablóny, spoj sa tak stiahne bez pnutia. Ak chcete spoj doťahovať zhora, vyvŕtajte otvor Ø10 mm a zakryte ho krytkou.
Ideálne použitie:
Závitové puzdro je vhodné do skríň, regálov a knižníc so strednou stenou, kde sa z oboch strán v rovnakej výške pripájajú police alebo dná. Jeden dvojdielny čap nahradí dve samostatné spojky a spoj zostane rozoberateľný.
Oceľové prevedenie bez povrchovej úpravy je určené do interiéru, v ktorom je spoj skrytý vo vnútri nábytku.
