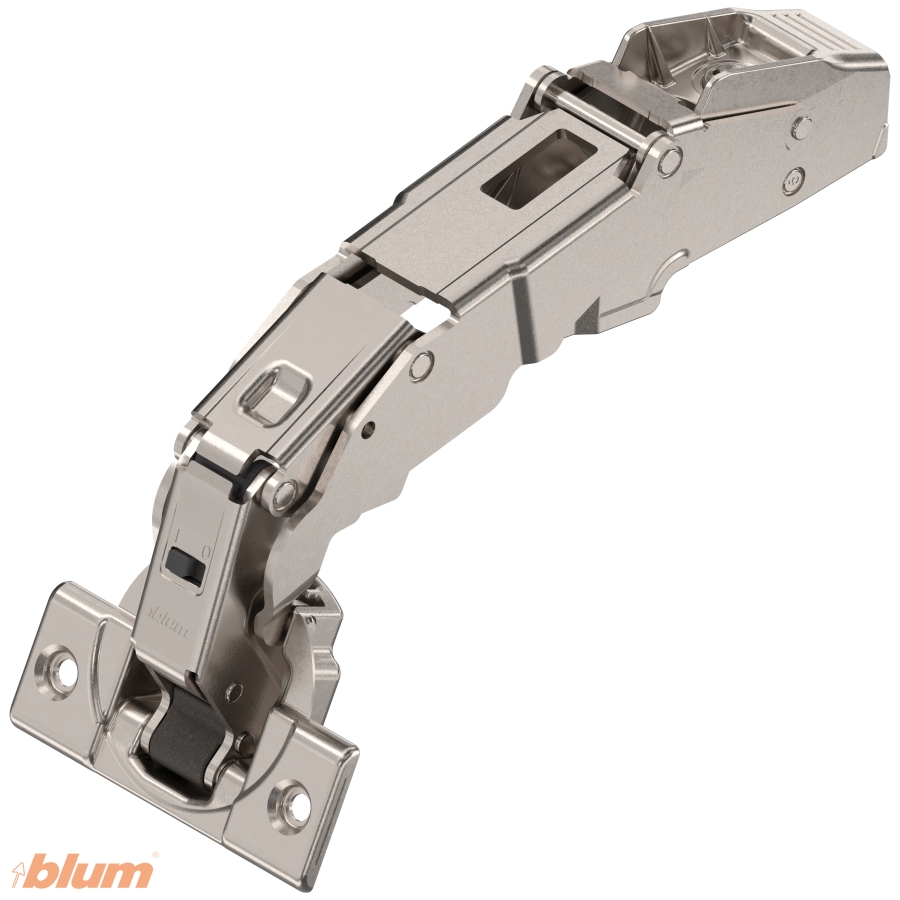

Nábytkový záves Blum CLIP top BLUMOTION 155° (71B7650) je prémiový skrytý záves so širokým uhlom otvorenia 155° a integrovaným tlmením BLUMOTION zabudovaným priamo v ramene závesu. Ide o polonaložené prevedenie s poloramenom (half-cranked) — čelo čiastočne prekrýva bočnicu korpusu, typicky pri deliacej stene medzi dvoma skrinkami. Vďaka konštrukcii s nulovým presahom (0-protrusion) rameno pri otvorení nepresahuje do priestoru skrinky, čo umožňuje vnútornej zásuvke prejsť popred záves bez prekážky. Záves je vybavený pružinou (samodovierací) a montuje sa na skrutky.

Pre koho je záves CLIP top BLUMOTION 155° určený

Nábytkový záves CLIP top BLUMOTION 155° polonaložený je vhodný pre:

• Skrinky, ktoré vyžadujú široký uhol otvorenia 155° — plný prístup do vnútra
• Skrinky s vnútornými zásuvkami — nulový presah umožní zásuvke prejsť popred záves
• Polonaložené aplikácie — čelo čiastočne prekrýva bočnicu (deliaca stena medzi dvoma skrinkami)
• Kuchynské a nábytkové zostavy s požiadavkou na tiché dovieranie dvierok
• Skrinky s ťažšími alebo väčšími dvierkami, kde BLUMOTION zvláda tlmenie bez ohľadu na hmotnosť
• Stolárske dielne a montážnikov, ktorí stavajú na kvalite a životnosti kovania Blum

Kľúčové vlastnosti závesu 71B7650

• Uhol otvorenia 155° — široký uhol pre plný prístup do skrinky
• Integrované tlmenie BLUMOTION — soft-close priamo v ramene závesu, prispôsobí sa hmotnosti a rýchlosti dvierok
• Polonaložené prevedenie (half-cranked) — pre čelá čiastočne prekrývajúce bočnicu
• Nulový presah (0-protrusion) — rameno nepresahuje do priestoru skrinky, vhodné pre vnútorné zásuvky
• S pružinou (samodovierací) — dvierka sa v poslednej fáze samé dovrú
• CLIP technológia — nasadenie a demontáž dvierok bez náradia
• 3D nastavenie — bočné ±2 mm, hĺbka +3/−2 mm (špirálová skrutka), výška cez montážnu podložku
• Možnosť vypnutia BLUMOTION — prepínačom na miske (pri malých/ľahkých dvierkach)
• Poistka proti preťaženiu — chráni záves pri prudkom zabuchnutí
• Otvor pod misku 35 mm — štandardný priemer, hĺbka misky 11,7 mm
• Pre hrúbku dvierok 20–24 mm (až 31 mm pri obmedzení uhla na 92°)
• Materiál oceľ, niklovaný povrch

Z čoho sa balenie skladá

Dôležité: Montážna podložka (platnička) NIE je súčasťou balenia — objednáva sa samostatne podľa požadovaného typu prekrytia a výškového nastavenia.

Čo znamená „polonaložený“ a „nulový presah“

Polonaložené prevedenie (half overlay / half-cranked):
Používa sa, keď dve dvierka zdieľajú jednu deliacu stenu medzi dvoma vedľajšími skrinkami. Každé čelo prekrýva len časť (polovicu) hrúbky deliacej steny, aby sa dvierka navzájom nedotýkali.

Nulový presah (0-protrusion):
Pri otvorení rameno závesu nepresahuje dnu do skrinky za líniu bočnice. To je kľúčové pri skrinkách, kde je za dvierkami vnútorná zásuvka — tá môže prejsť popred otvorený záves bez toho, aby oň narazila.

Ako funguje BLUMOTION a jeho vypnutie

BLUMOTION je integrované tlmenie priamo v ramene závesu:

1. Pri zatváraní sa dvierka v poslednej fáze plynulo spomalia
2. Dvierka ticho a jemne dosadnú bez buchnutia, bez ohľadu na hmotnosť a rýchlosť
3. Pri malých a ľahkých dvierkach, ktoré by sa nemuseli úplne dovrieť, možno BLUMOTION vypnúť prepínačom na miske — jednotlivo na jednom alebo oboch závesoch

Táto flexibilita zabezpečí správnu rýchlosť dovierania pre dvierka každej veľkosti.

3D nastavenie po montáži

Montáž

1. Vyfrézujte otvor pod misku (priemer 35 mm, hĺbka 11,7 mm) do dvierok
2. Vsaďte misku závesu do otvoru a pripevnite skrutkami Ø3,5 × 17 mm
3. Pripevnite montážnu podložku (objednáva sa samostatne) na bočnicu korpusu
4. Nasaďte rameno závesu na podložku — CLIP zacvakne bez náradia
5. Doladite polohu dvierok cez 3D nastavenie (bočné, hĺbkové, výškové)
6. V prípade malých/ľahkých dvierok podľa potreby vypnite BLUMOTION prepínačom na miske

Technické parametre

Poznámka

Súčasťou balenia je:

• 1 ks záves CLIP top BLUMOTION 155° polonaložený s perom (71B7650)

NIE je súčasťou balenia:

• Montážna podložka (platnička) – objednáva sa samostatne podľa typu prekrytia a výškového nastavenia
• Krytka ramena – voliteľné príslušenstvo (70T7504, nikel alebo onyx black)
• Obmedzovač uhla 110° / 92° – voliteľné (70T7553 / 70T7553.09)
• Skrutky do korpusu pre podložku (podľa typu podložky)

Dôležité upozornenia:

• Záves a montážna podložka sa predávajú samostatne – bez podložky nie je záves funkčný. Typ podložky určuje výsledné prekrytie a výškové nastavenie.
• Polonaložené prevedenie je určené pre dvierka na spoločnej deliacej stene dvoch skriniek – pre samostatnú skrinku zvoľte naložené (full overlay) prevedenie, pre zapustené čelo vložené (inset).
• Nulový presah je výhodou pri skrinkách s vnútornými zásuvkami – overte, či túto vlastnosť pri svojej aplikácii potrebujete.
• Pre hrúbku dvierok nad 24 mm (až do 31 mm) je nutné obmedziť uhol otvorenia na 92° obmedzovacím klipom.
• Otvor pod misku má priemer 35 mm – štandardný rozmer pre frézku na závesy.

Praktické tipy pre stolárov:

• 155° uhol je ideálny pre skrinky s vnútornými zásuvkami alebo tam, kde treba plný prístup do vnútra
• Nulový presah je kľúčový pri vnútorných zásuvkách – zásuvka prejde popred otvorený záves bez kolízie
• BLUMOTION sa dá vypnúť – pri malých ľahkých dvierkach, ktoré by sa s tlmením úplne nedovreli, prepnite prepínač na miske
• Pri objednávaní nezabudnite na montážnu podložku – bez nej záves nenamontujete
• Pri hrubších čelách (nad 24 mm) počítajte s obmedzením uhla na 92° a doobjednaním obmedzovacieho klipu

Ideálne použitie

Nábytkový záves Blum CLIP top BLUMOTION 155° polonaložený (71B7650) je prémiové riešenie pre skrinky, ktoré vyžadujú široký uhol otvorenia a tiché dovieranie. Najčastejšie sa nasadzuje do kuchynských a nábytkových skriniek s vnútornými zásuvkami, kde vďaka nulovému presahu zásuvka prejde popred otvorený záves bez prekážky, a do polonaložených aplikácií, kde dve dvierka zdieľajú spoločnú deliacu stenu medzi dvoma skrinkami. Uhol 155° poskytuje plný prístup do vnútra skrinky, čo sa ocení najmä pri hlbokých skrinkách a skrinkách s výsuvnými košmi či zásuvkami.

Vďaka integrovanému tlmeniu BLUMOTION sa dvierka dovierajú ticho a jemne bez ohľadu na hmotnosť a rýchlosť, pričom tlmenie možno pri malých dvierkach vypnúť prepínačom na miske. CLIP technológia umožňuje nasadenie a demontáž dvierok bez náradia a 3D nastavenie
