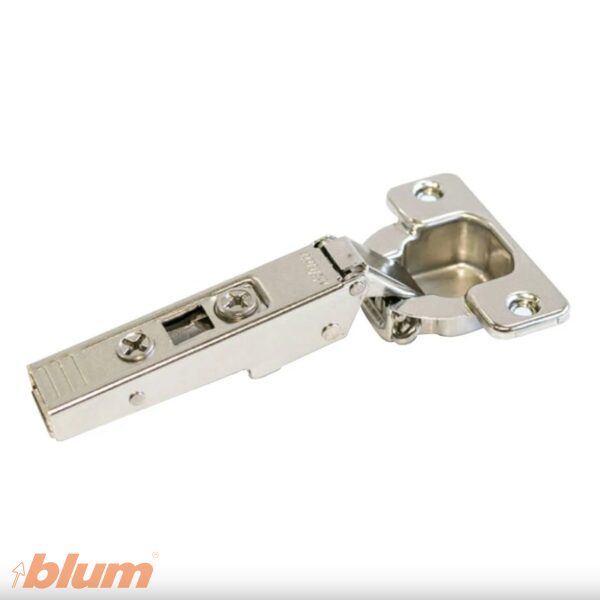

Záves Blum CLIP top 70T5550.TL s uhlom otvorenia 120° je záves bez pružiny (unsprung) určený pre bi-fold výklopný systém AVENTOS HF a HF top. Záves sa montuje na horný a spodný okraj oboch čiel skladacích dvierok — pripevňuje čelá k pákovým ramenám výklopného mechanizmu. Verzia bez pružiny je nevyhnutná pre správnu funkciu systému AVENTOS — otváranie a zatváranie zabezpečuje zdvíhací mechanizmus, nie záves. Model 70T5550.TL je pre naložené dvierka (dvierka prekrývajúce bočnicu).

Bez pružiny — prečo je to dôležité:

Záves 70T5550.TL je verzia bez zatvárcej pružiny (unsprung / free swing):

• Dvierka sa nezatvárajú samé — po uvoľnení zostanú v polohe, v akej ich necháte
• Nevyhnutné pre AVENTOS — zdvíhací mechanizmus AVENTOS zabezpečuje otváranie aj zatváranie, záves s pružinou by proti nemu pracoval
• Voľný pohyb — záves kladie minimálny odpor, čím umožňuje hladký chod bi-fold systému
• Kompatibilita s TIP-ON — verzia bez pružiny je nutná aj pre bezúchytkové otváranie TIP-ON

Pozícia závesu v bi-fold systéme:

V systéme AVENTOS HF sa na jedny bi-fold dvierka používajú dva typy závesov:

• CLIP top 120° záves (70T5550.TL — tento produkt) — montuje sa na horný okraj horného čela a na spodný okraj spodného čela — pripevňuje čelá k pákovým ramenám mechanizmu
• Stredový záves (78Z5500T) — montuje sa v mieste spoja medzi horným a spodným čelom — spája obe čelá a umožňuje ich vzájomné skladanie

Uhol otvorenia 120°:

Uhol 120° umožňuje široké otvorenie čela:

• Plný prístup k obsahu — čelo sa otvorí dostatočne ďaleko na pohodlný prístup
• Väčší uhol ako štandardné závesy — bežné závesy majú 110°, AVENTOS záves má 120° pre lepší prístup pri výklopnom pohybe

CLIP mechanizmus — montáž bez náradia:

Záves využíva osvedčený systém CLIP:

• Nacvaknutie — záves sa nacvakne na montážnu platničku bez náradia
• Odopnutie — stlačením uvoľňovacej páčky sa záves odopne
• Opakovaná montáž — čelá možno kedykoľvek zložiť a nasadiť späť bez straty nastavenia

Nastavenie v dvoch smeroch:

Po namontovaní záves umožňuje presné nastavenie polohy čela:

• Bočné nastavenie — ±2 mm (vyrovnanie medzery)
• Nastavenie hĺbky — +3 / –2 mm (komfortné nastavenie závitovým / šnekovým mechanizmom)

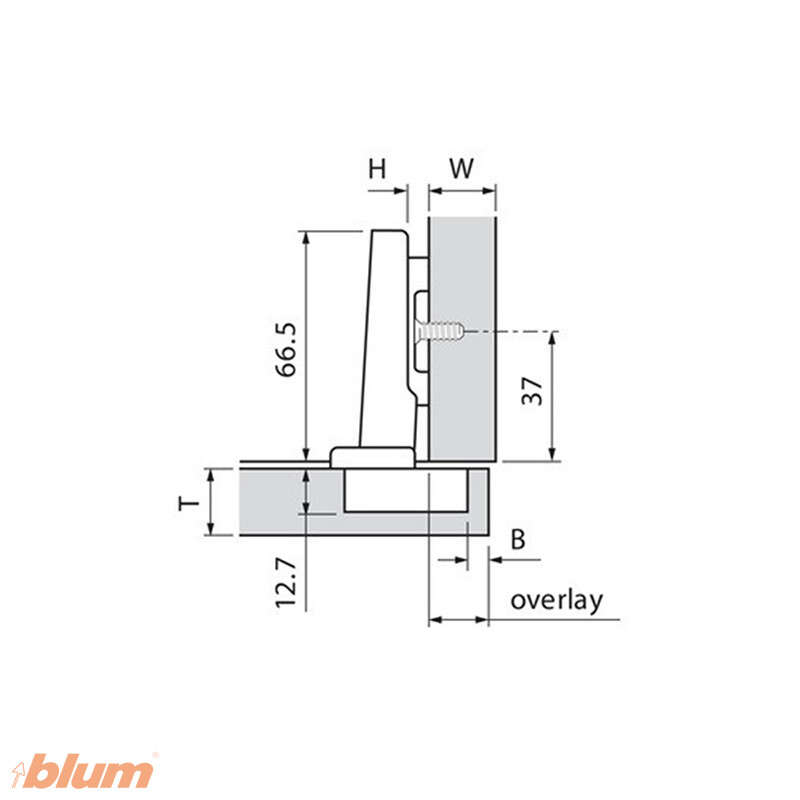

Miska na skrutky (screw-on):

• Vyvŕtanie otvoru Ø 35 mm — štandardný otvor pre misku závesa, hĺbka vŕtania 12,6 mm
• Rozteč montážnych otvorov — 45 mm
• Oceľová miska — poniklovaná, odolná a trvanlivá
• Priskrutkovanie — miska sa priskrutkuje skrutkami do čela

Testované na 200 000 cyklov:

• Vysoká životnosť — záves spoľahlivo funguje aj po 200 000 otvoreniach a zatvoreniach
• Kvalita Blum — rakúska kvalita s dlhoročnou zárukou

Koľko závesov 70T5550.TL potrebujem na jedny bi-fold dvierka:

Pre jedny bi-fold dvierka v systéme AVENTOS HF sú potrebné:

• 2× záves 70T5550.TL (tento produkt) — 1 na horný okraj horného čela + 1 na spodný okraj spodného čela
• 2× stredový záves 78Z5500T — v mieste spoja oboch čiel
• 6× montážna platnička 175H3100 — pre všetky závesy

Alternatívne je možné objednať kompletnú sadu závesov (obj. č. 78Z5500T12), ktorá obsahuje všetky závesy a platničky pre jedny bi-fold dvierka.

Technické parametre:

Poznámka: Záves sa predáva po kusoch (1 ks) bez montážnej platničky — montážna platnička (175H3100) sa objednáva samostatne. Pre jedny bi-fold dvierka sú potrebné 2 kusy tohto závesu + 2 kusy stredového závesu (78Z5500T) + 6 kusov montážnych platničiek (175H3100). Alternatívne objednajte kompletnú sadu závesov 78Z5500T12, ktorá obsahuje 2× tento záves, 2× stredový záves a 6× platničku. Záves je určený výhradne pre systém AVENTOS HF a HF top — nepoužívajte ako bežný nábytkový záves na dvierka (pre bežné dvierka zvoľte záves s pružinou alebo BLUMOTION). Dostupný aj vo variante INSERTA (zalisovanie misky) pod obj. číslom 70T5590BTL.

Ideálne použitie: Bi-fold výklopné dvierka v systéme AVENTOS HF a HF top — záves 70T5550.TL je nevyhnutný komponent, ktorý pripevňuje horné a spodné čelo skladacích dvierok k pákovým ramenám zdvíhacieho mechanizmu a umožňuje ich plynulý výklopný pohyb.
