GTV AXISPRO je kovová zásuvka so skrytým plnovýsuvom pod dnom a s integrovaným tlmeným dovieraním (soft-close). Táto zostava má nízku bočnicu výšky 86 mm (A), dĺžku 550 mm a nosnosť 40 kg a je určená pre dno a zadnú stenu z 16 mm dosky. Úzka bočnica SLIM má hrúbku 14 mm a bielu farbu RAL 9016. Zásuvka je určená pre kuchynské štúdiá a stolárov, ktorí hľadajú moderný zásuvkový systém s dobrým pomerom ceny a výkonu. Výsuv je otestovaný na 60 000 cyklov.

Pre koho je zásuvka určená

• Kuchynské a nábytkové dielne, ktoré pracujú so 16 mm doskami na dno a zadnú stenu.
• Nízke zásuvky na príbory a drobné pomôcky v kuchyni.
• Svetlé kuchyne a nábytok, kde má biela bočnica ladiť s korpusom.

Kľúčové vlastnosti

• Skrytý plnovýsuv pod dnom: zásuvka sa vysunie po celej dĺžke.
• Integrované tlmené dovieranie, zásuvka dosadne ticho.
• Nosnosť 40 kg, životnosť 60 000 cyklov.
• Úzka oceľová bočnica SLIM s hrúbkou 14 mm, lakovaná.
• Nastavenie čela zvnútra: sklon, výška aj bočný posun (±2 mm).
• Čelo sa pripevňuje na vruty.

Z čoho sa balenie skladá

Čo potrebujete dokúpiť

• Dno a zadnú stenu zásuvky zo 16 mm dosky (na mieru): povinné.
• Čelo zásuvky a úchytku: povinné podľa návrhu kuchyne.
• Univerzálnu vŕtaciu šablónu: voliteľná, zrýchli montáž.

Porovnanie výšok bočníc

Systém sa vyrába v dĺžkach 250 až 600 mm po 50 mm. Okrem verzie na 16 mm dosku existuje aj verzia na 18 mm dosku.

Montáž

1. Na bočnice korpusu priskrutkujte korpusové lišty s tlmením, vŕtacia šablóna montáž zrýchli.
2. Pripravte dno a zadnú stenu zo 16 mm dosky podľa rozmerov korpusu.
3. Bočnice zásuvky spojte so zadnou stenou pomocou držiakov zadnej steny a vložte dno.
4. Na čelo priskrutkujte uchytenia čela a čelo nasaďte na bočnice.
5. Zásuvku nasaďte na výsuv a nastavte čelo: sklon, výšku a bočný posun.
6. Nasaďte krytky.

Časté otázky (FAQ)

• Čo znamená „na 16 mm dosku“? Zásuvka je určená pre dno a zadnú stenu z dosky hrúbky 16 mm. Pre 18 mm dosky existuje samostatná verzia.
• Je dno súčasťou balenia? Nie. Dno aj zadnú stenu si stolár pripraví na mieru z 16 mm dosky.
• Aká je nosnosť? 40 kg.
• Je to plný výsuv? Áno. Zásuvka sa vysunie po celej dĺžke, vedenie je skryté pod dnom.
• Ako sa pripevňuje čelo? Na vruty, cez dve uchytenia čela, ktoré sú súčasťou balenia.
• Ako vysoká je bočnica? 86 mm, ide o nízku verziu A.
• Dá sa nastaviť čelo? Áno, sklon aj výška a bočný posun v rozsahu ±2 mm.

Technické parametre:

Poznámka:

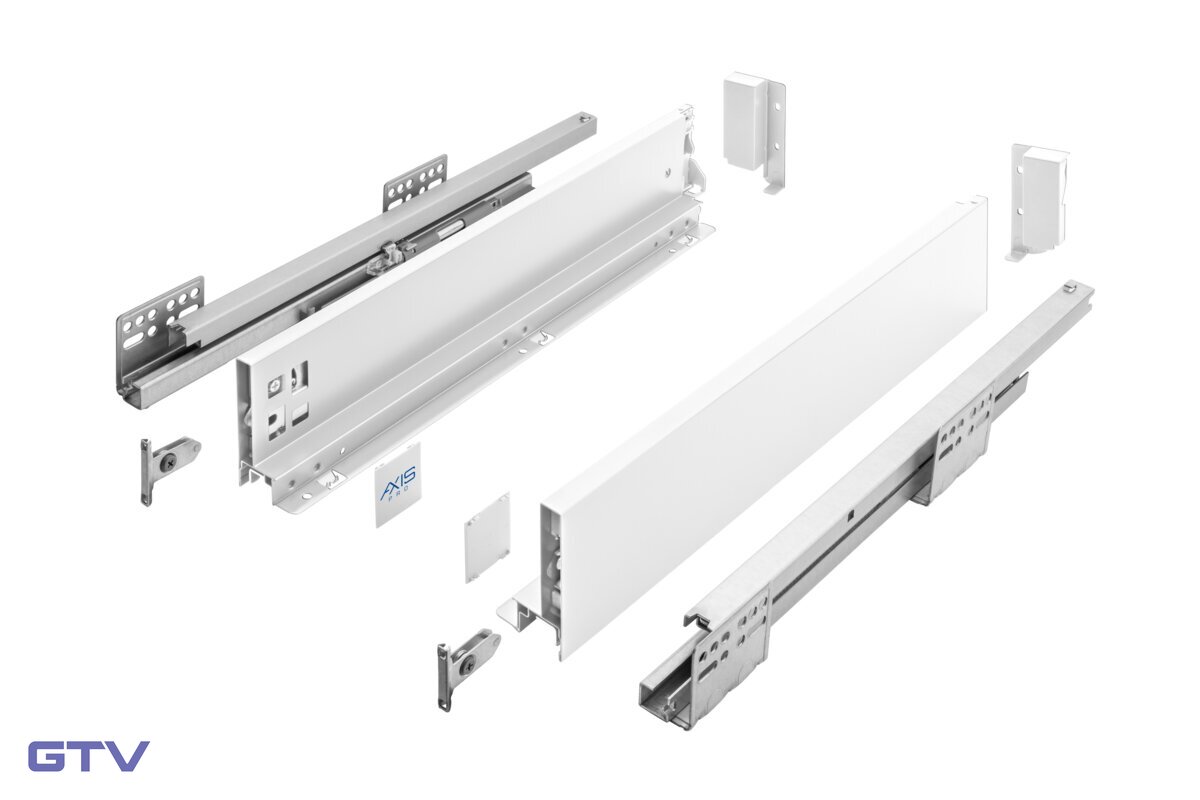

• Súčasťou balenia je: bočnice Ľ + P, korpusové lišty s tlmením Ľ + P, držiaky zadnej steny Ľ + P, uchytenie čela na vrut (2 ks), krytky (2 ks).
• NIE je súčasťou balenia: dno, zadná stena, čelo, úchytka.
• Dôležité upozornenia: táto verzia je pre 16 mm dno a zadnú stenu, pri 18 mm doskách použite verziu na 18 mm dosku. Uchytenie čela je na vrut, nie klipové.

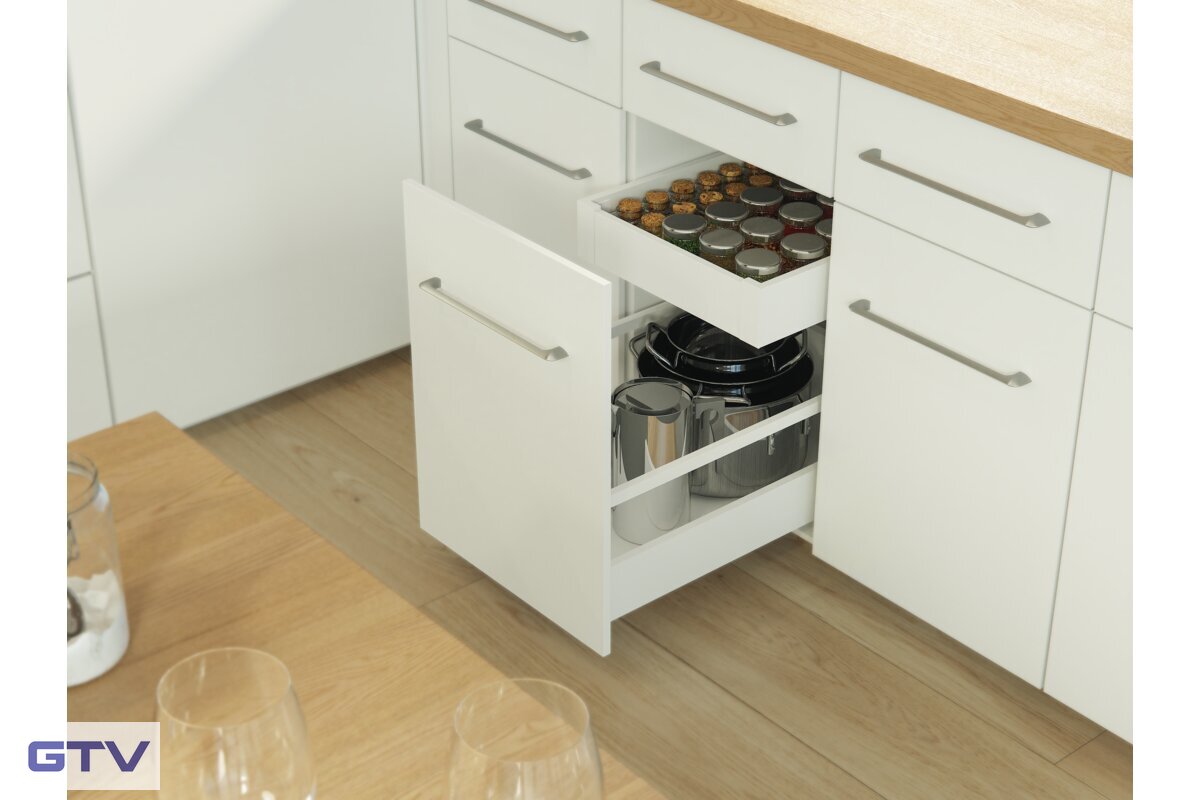

• Praktické tipy pre stolárov: nízka výška A je vhodná na príborníkové zásuvky, na hrnce zvoľte vyššie varianty C alebo D. Čelo dolaďte až po nasadení zásuvky na výsuv.

Ideálne použitie:

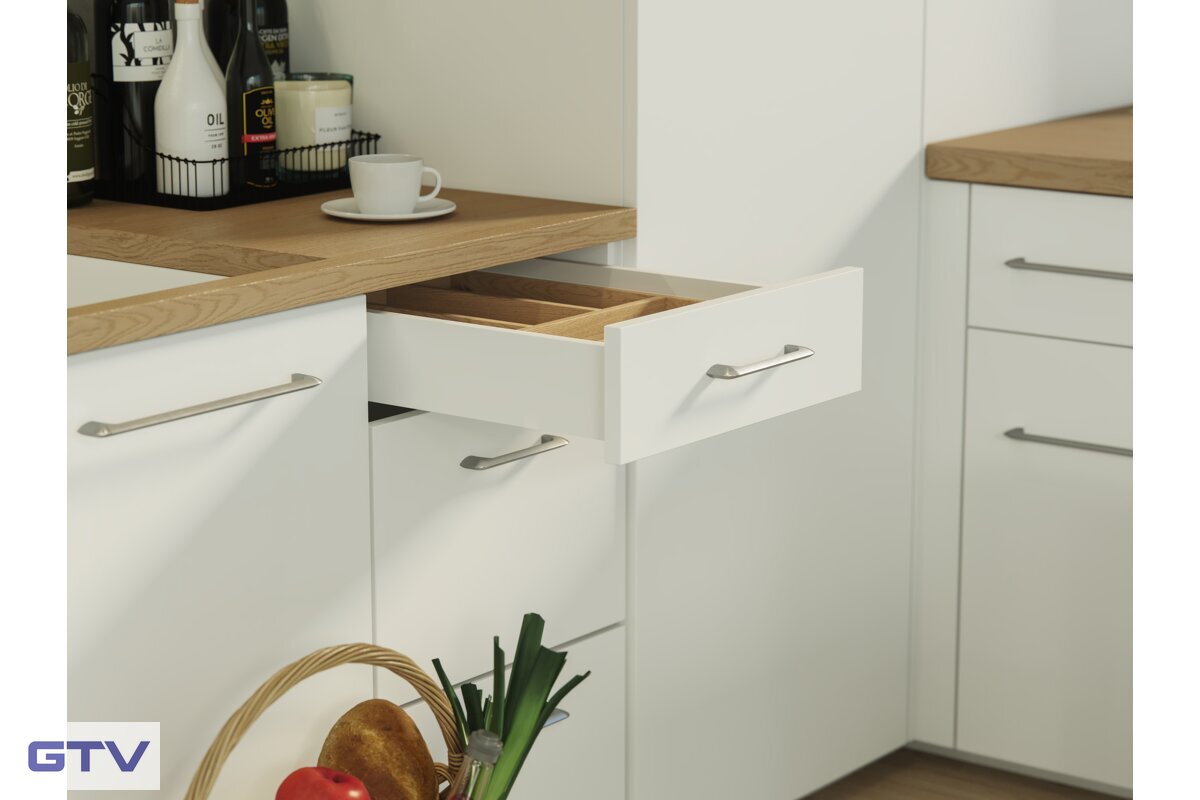

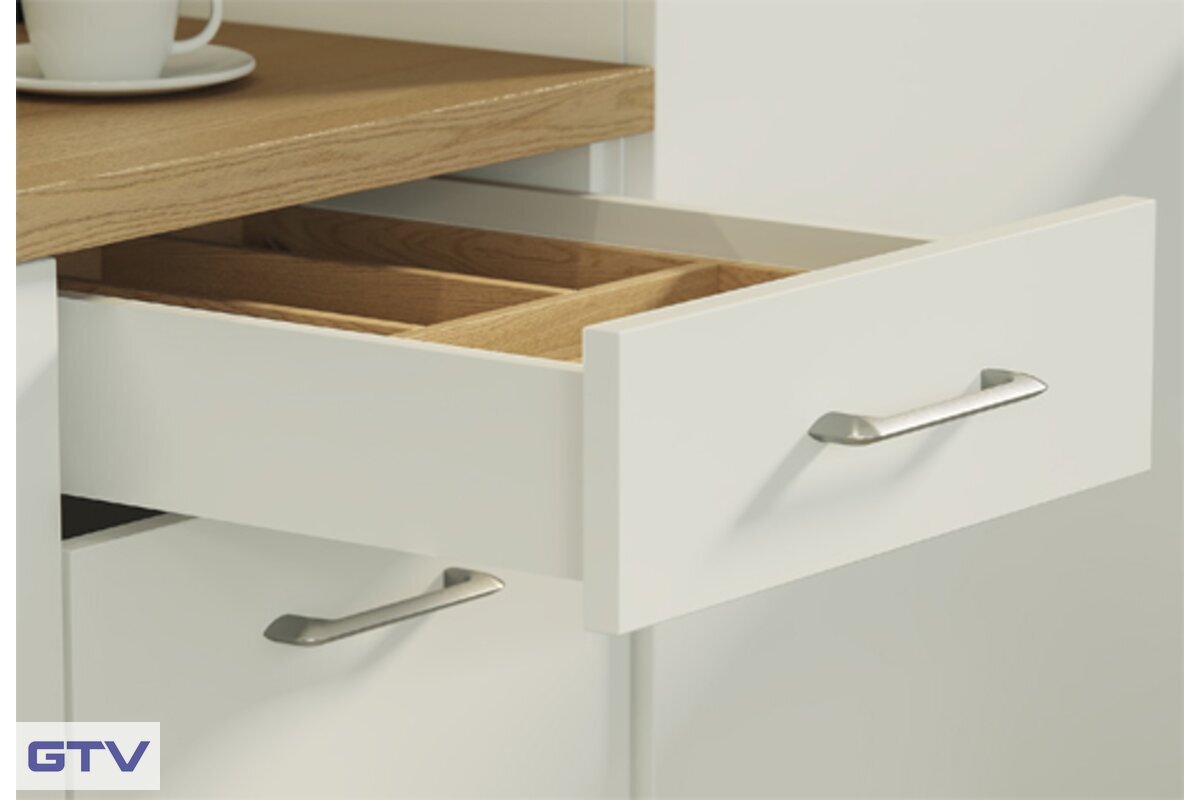

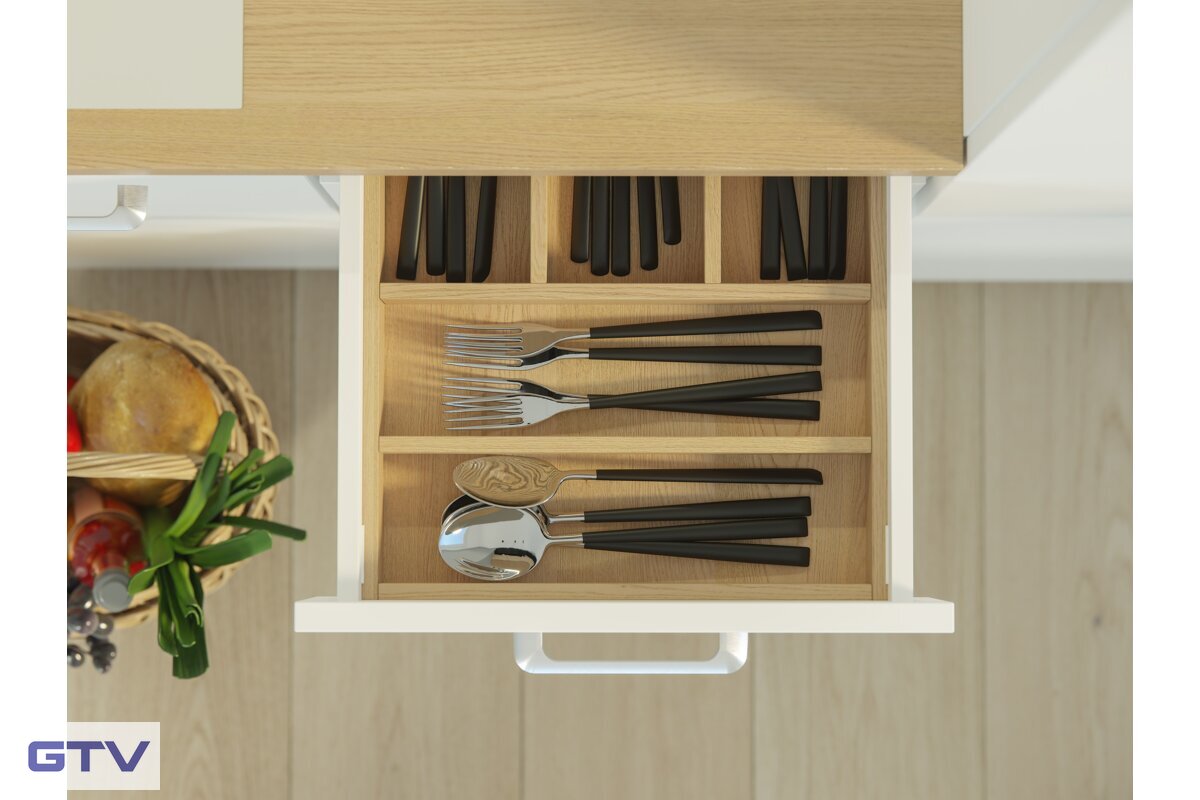

GTV AXISPRO vo výške 86 mm je vhodná na horné zásuvky kuchynskej linky, v ktorých sú príbory, nože a drobné pomôcky. Dĺžka 550 mm zodpovedá bežnej hĺbke kuchynských korpusov a plný výsuv sprístupní aj zadnú časť zásuvky.

Biela bočnica ladí so svetlými korpusmi a úzky 14 mm profil pôsobí moderne. Verzia na 16 mm dosku sa hodí do dielní, ktoré štandardne pracujú so 16 mm materiálom na dná a zadné steny.
