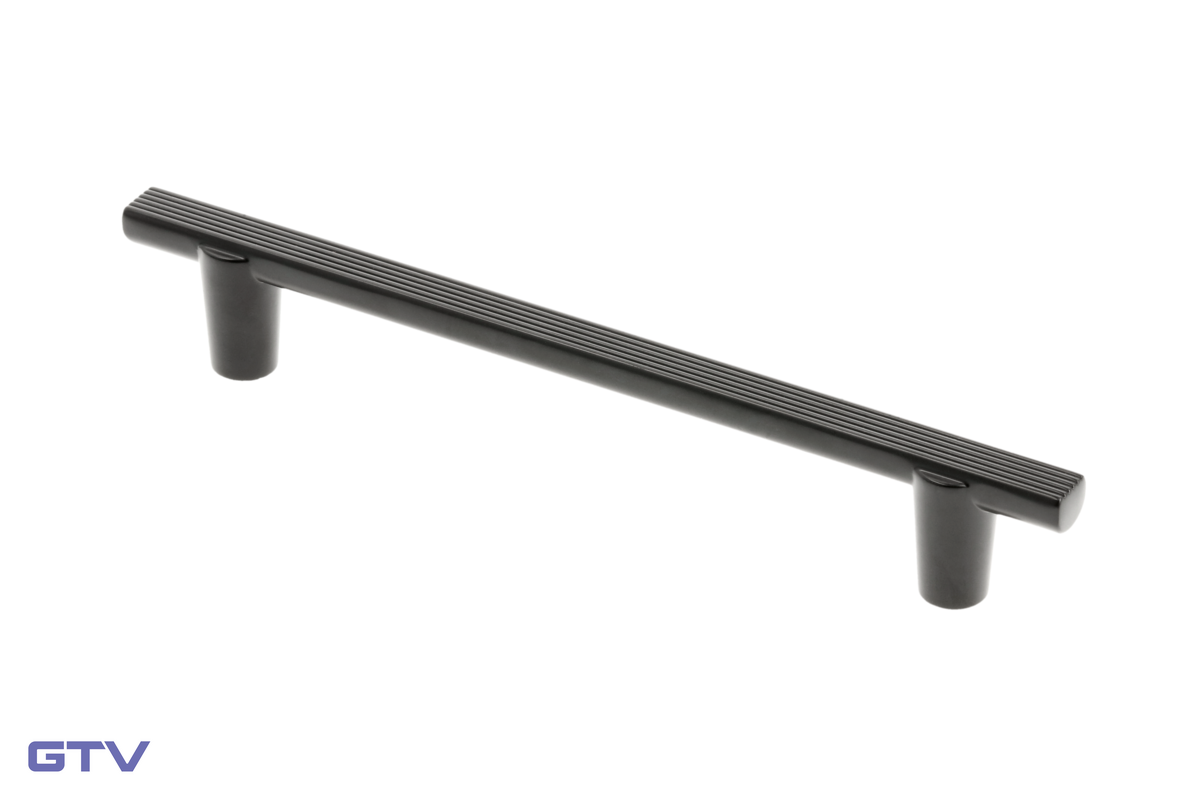

Pri sérii RAY je najdôležitejšie si uvedomiť jednu vec ešte pred nákupom: úchytka je výrazne dlhšia ako jej rozteč. Rozteč otvorov je 128 mm, ale celková dĺžka úchytky je 168 mm, pretože profil pokračuje 20 mm za každou osou skrutky. Pri nákupe teda vrtáte 128 mm, ale na fronte musíte mať priestor na 168 mm. Toto je presne ten rozdiel, ktorý sa pri renovácii nábytku najčastejšie prehliadne.

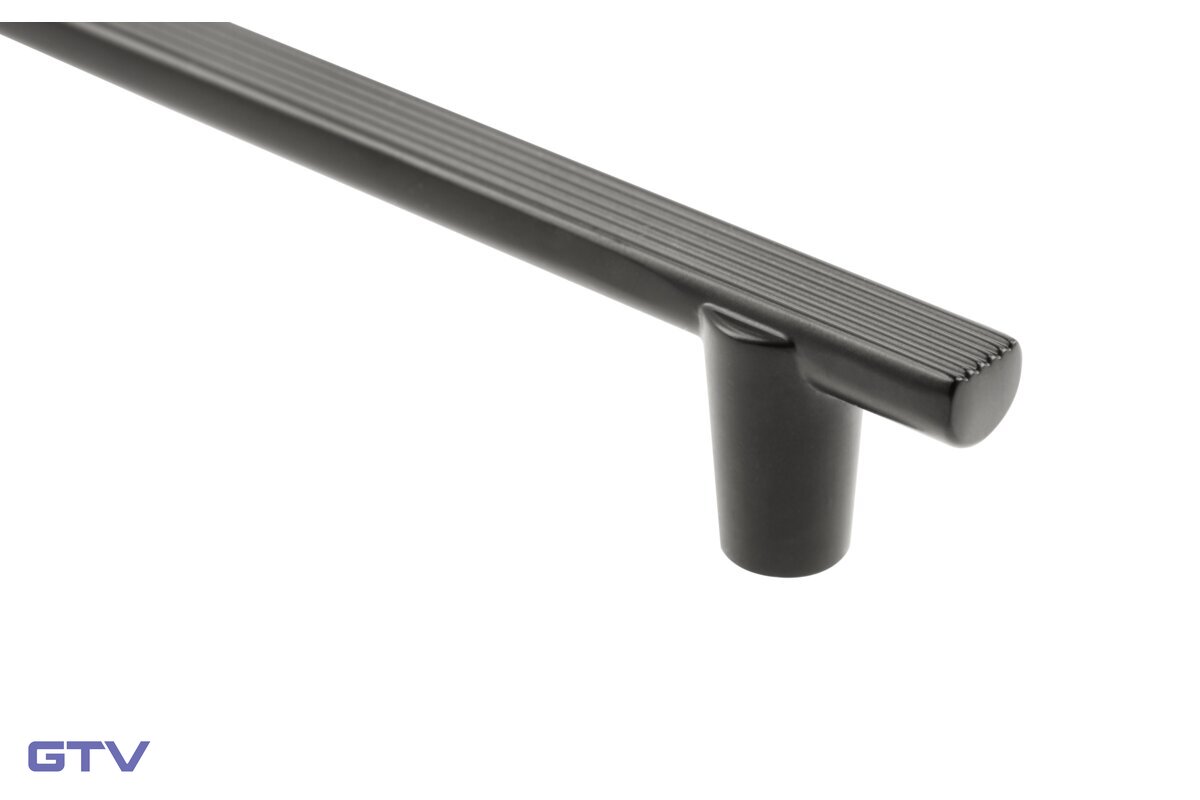

Práve tento presah dáva sérii RAY jej charakter. Úchytka vyzerá dlhšia a pevnejšia, než by sa pri rozteči 128 mm čakalo, a na fronte tvorí pokojnú vodorovnú čiaru s voľnými koncami. Profil je široký 13 mm, teda o niečo robustnejší než najtenšie minimalistické série, takže sa pod rukou cíti ako plná vec, nie ako tenký plech.

Rozteč 128 mm je v sérii najmenšia z troch a patrí na úzke a stredné fronty: dvierka spodných a horných kuchynských skriniek, zásuvky šírky 300 až 450 mm, nočné stolíky, komodové zásuvky, dvierka vstavaných skríň a kúpeľňové skrinky. Keďže je 128 mm asi najrozšírenejšia rozteč na európskom nábytku vôbec, táto verzia sa hodí aj na výmenu starých úchytiek bez vrtania nových otvorov.

Dôležitý doplnok: k sérii RAY výrobca ponúka tri ladené gombíky. Pri jednodverových skrinkách, kde úchytka pôsobí príliš dlho, tak dostanete rovnaký dizajnový jazyk v tvare gombíka, a kuchyňa či skriňová stena zostane jednotná.

Kľúčové vlastnosti

• Rozteč otvorov 128 mm, celková dĺžka 168 mm, teda 20 mm presah za každou osou skrutky
• Šírka profilu 13 mm a presah od čela 25,5 mm, pohodlný úchop bez vystupovania do priestoru
• Zliatina ZnAl s lakovaným povrchom, nie plast ani ohýbaný plech
• Čierny matný lak, bez lesku a bez štruktúry
• Dve skrutky M4x22 v balení, bežná dĺžka pre fronty 16 až 19 mm

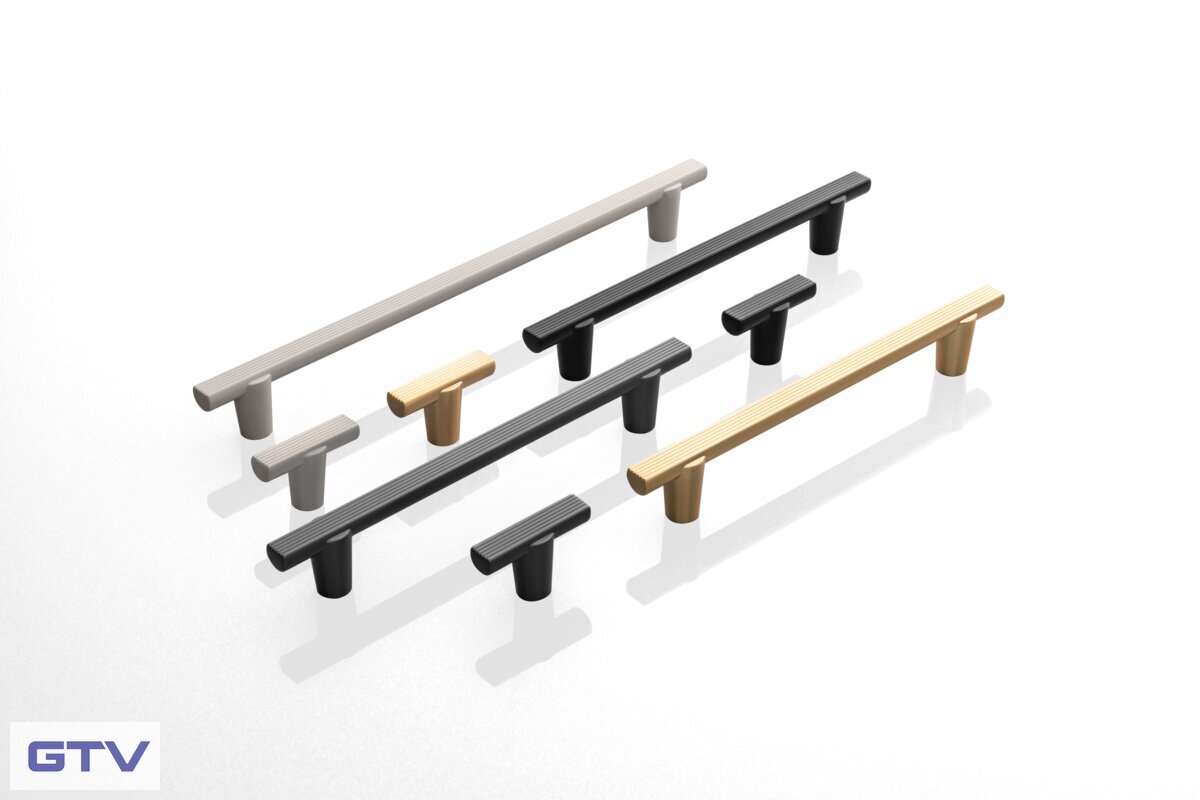

• Séria s troma rozteči (128, 192, 320 mm) a troma ladenými gombíkmi
• Tri povrchy série: čierna matná, svetlý grafit, kefované zlato
• Jednotlivé balenie, vhodné na predaj po kusoch

Z čoho sa balenie skladá

Čo potrebujete dokúpiť

Balenie je kompletné, úchytku môžete namontovať hneď. Doplnkovo sa hodí:

• Gombík z tej istej série, ak máte v zostave aj jednodverové skrinky
• Dlhšie skrutky M4 (30 alebo 35 mm) pre fronty hrubšie ako 19 mm
• Vrták do dreva priemer 5 mm
• Šablóna na rozteč 128 mm, ak robíte celú kuchyňu naraz
• Krepová páska na zalepenie miesta otvoru pred vrtaním

Rozteč verzus celková dĺžka v sérii RAY

Pravidlo série je jednoduché: celková dĺžka je vždy rozteč plus 40 mm. Ak si ho zapamätáte, nemôžete sa pri výbere pomýliť ani pri dodatočnom dopĺňaní.

Výber podľa šírky frontu

Montáž

1. Odmerajte šírku frontu a vyznačte jeho stred
2. Od stredu odmerajte 64 mm doľava a 64 mm doprava, to sú body otvorov (spolu 128 mm)
3. Skontrolujte, či sa celková dĺžka 168 mm zmestí s rozumným odstupom od oboch bočných hrán frontu, ideálne minimálne 40 mm na každej strane
4. Zvoľte výšku osi otvorov: na zásuvke v strede výšky čela, na dvierkach obvykle 70 až 100 mm od hornej alebo dolnej hrany
5. Prevrtajte vrtákom 5 mm z lícovej strany na podkladovú dosku
6. Vložte skrutky M4x22 zo zadnej strany a dotiahnite ich striedavo, nie jednu naraz na plno
7. Dotahujte ručne krížovým skrutkovačom, bez uťahovačky

Pri rade rovnakých dvierok nemerajte každé zvlášť. Vyrobte si jednu šablónu z odrezku a použite ju na všetky fronty.

Často kladené otázky

Prečo je úchytka dlhá 168 mm, keď je rozteč 128 mm?
Lebo profil pokračuje 20 mm za každou osou skrutky. 128 mm je vzdialenosť osí otvorov, čiže to, čo vrtáte. 168 mm je to, čo vidíte na fronte. Pri plánovaní priestoru počítajte so 168 mm, pri vrtaní s 128 mm.

Nahradí táto úchytka staré s rozteči 128 mm bez nových otvorov?
Áno, otvory sedia. Overte len, či stará úchytka nebola dlhšia alebo s väčšou základňou, ktorá zakrývala poškodený lak okolo otvorov. Pri RAY sú konce voľné, takže miesto okolo otvorov zostane viditeľné.

Aký je rozdiel medzi RAY a tenšími minimalistickými sériami?
RAY má širší profil (13 mm) a výraznejší presah za osami skrutiek, takže pôsobí masívnejšie a staršie dizajnovo zrelšie. Tenšie série vyzerajú ako čiarka na fronte, RAY ako samostatný prvok. Pri rovnakej rozteči teda nejde o zameniteľné produkty, vzhľad sa líši.

Dá sa namontovať na dvierka šírky 300 mm?
Áno, ale skontrolujte si odstup. Pri 300 mm fronte zostane na každej strane okolo 66 mm, čo je v poriadku. Pri fronte 200 mm by už konce boli príliš blízko k hranám a vyzeralo by to tesne.

Existujú ku sérii gombíky?
Áno, výrobca uvádza k sérii RAY tri ladené gombíky. To je praktické v kuchyniach, kde máte širšie zásuvky s úchytkami a úzke jednodverové skrinky, na ktoré by bola úchytka neproporčná.

Je 25,5 mm presah dosť na pohodlný úchop?
Áno, je to štandardná hodnota pre nákladné úchytky. Prsty prejdú za profil bez tlačenia, zároveň úchytka nevystupuje do priestoru tak, aby zavadzala v úzkej chodbičke medzi linkou a ostrovom.

Ako sa správa čierny matný lak pri každodennom používaní?
Pri bežnom čistení vlhkou mikrovláknovou utierkou dlhodobo drží. Nepoužívajte brúsne čistidlá, drôtenku ani acetón. Matný povrch sa dá miestne vyhladiť na lesk a to sa už nedá opraviť.

Môžem úchytku namontovať svisle?
Áno, profil je symetrický. Pri svislej montáži na vyšších dvierkach sa 128 mm obvykle umiestňuje vo výške ruky, teda okolo 950 až 1050 mm od podlahy.

Technické parametre

Poznámka

Je v balení

• 1x úchytka RAY, rozteč 128 mm, čierna matná
• 2x skrutka M4x22
• jednotlivý obal

NIE je v balení

• gombíky zo série, tie sa predávajú samostatne
• skrutky dlhšie ako 22 mm pre hrubšie fronty
• vrtáky, šablóna, krytky

Dôležité upozornenia

• Celková dĺžka 168 mm je o 40 mm väčšia ako rozteč 128 mm. Pri výmene starých úchytiek si overte, či je na fronte dosť miesta.
• 128 mm je rozteč, nie dĺžka. Vrtáte 128 mm.
• Konce úchytky sú voľné a nekryjú plochu okolo otvorov. Ak nahrádzate úchytku s veľkou základňou, pod ňou môže byť nevyblednutý alebo poškodený lak.
• Dotahujte ručne a striedavo. Uťahovačka môže zarezať hlavu skrutky do lakovanej plochy.
• Nepoužívajte brúsne čistidlá ani acetón, matný lak sa zleskne nevratne.

Praktické tipy

• Pri kombinovaní s gombíkmi z tej istej série držte jedno pravidlo: úchytky na zásuvky a na dvojdverové skrinky, gombíky na jednodverové. Nemiešajte to podľa toho, čo bolo práve na sklade.
• Pred vrtaním zalepte miesta otvorov krepovou páskou, hrana lamina sa potom neodštiepi.
• Ak máte v linke dvierka aj široké zásuvky, zvoľte 128 mm na dvierka a 192 alebo 320 mm na zásuvky. Rovnaká séria udrží jednotný vzhľad pri rôznych proporciách.
• Jeden kus si nechajte bokom ako referenciu odtieňa, čierne matné laky sa medzi výrobnými šaržami môžu nepatrne líšiť.

Ideálne použitie

Rozteč 128 mm z série RAY je univerzálna voľba na dvierka kuchynských skriniek, úzke a stredné zásuvky od 300 do 450 mm, nočné stolíky, komody, kúpeľňové skrinky a dvierka vstavaných skríň. Vďaka tomu, že 128 mm je najrozšírenejšia rozteč na európskom nábytku, je to zároveň prirodzená voľba pri renovácii: staré úchytky odskrutkujete a nové priskrutkujete do existujúcich otvorov. Širší profil a výraznejší presah dávajú sérii pokojný, ale nie bezvýrazný vzhľad, takže funguje v moderných aj industriálnych interiéroch. Čierny matný lak ladí k svetlým laminám, bielym lakovaným frontom a dubovým dekorom a s čiernymi batériami alebo čiernym kovovým kovaním tvorí celok bez ďalšieho zosúlaďovania. V zostave s ladenými gombíkmi zo série pokryjete aj jednodverové skrinky, kde by bola úchytka neproporčná.
