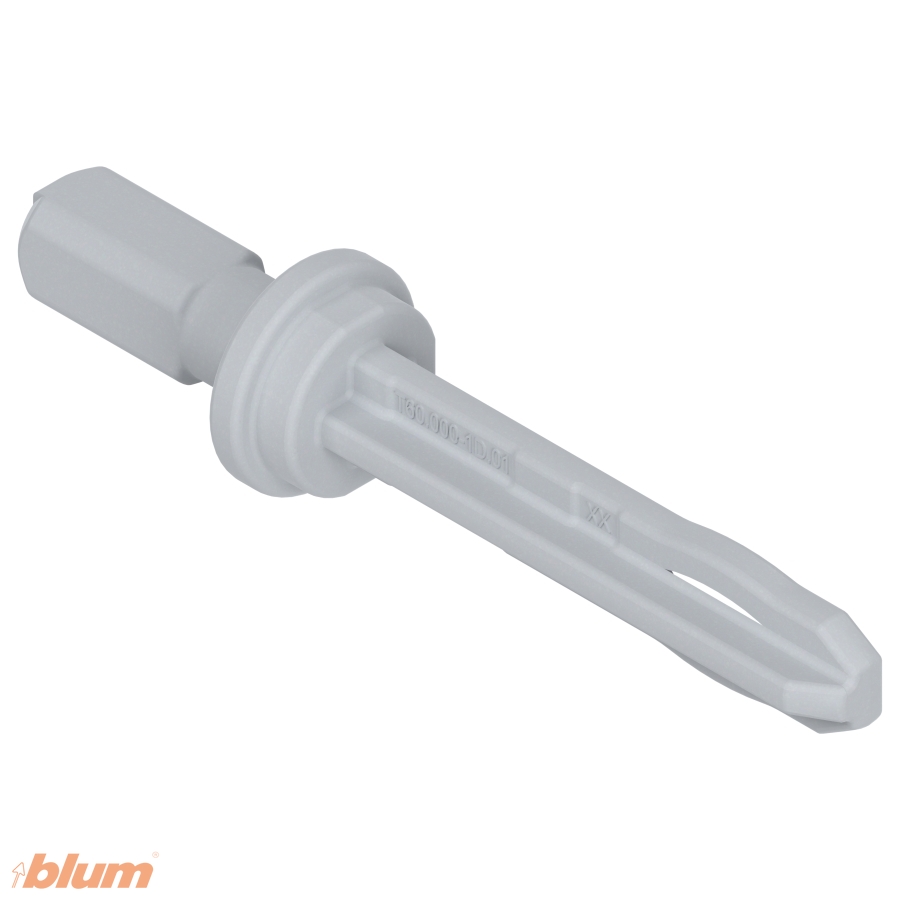

Synchronizačný adaptér TIP-ON BLUMOTION je plastový spojovací diel, ktorým sa synchronizačná tyč pripojí k jednotke TIP-ON BLUMOTION. Farba je svetlo sivá (RAL 7035). Používa sa pri systémoch LEGRABOX, MERIVOBOX, MOVENTO a TANDEMBOX antaro, teda pri výsuvoch s TIP-ON BLUMOTION.
Adaptér riešíte vtedy, keď je zásuvka široká. Pri širokých bezúchytkových zásuvkách sa totiž stlačí len jedna strana čela, takže bez synchronizácie sa odistí iba jeden výsuv a zásuvka vyjde nakrivo. Synchronizačná tyč spojí obe strany a adaptér je diel, ktorý tyč k jednotke pripojí.
Čo adaptér rieši
| Bez synchronizácie | So synchronizáciou |
|---|---|
| Stlačenie na jednej strane odistí len jeden výsuv | Stlačenie kdekoľvek na čele odistí obe strany naraz |
| Zásuvka vychádza nakrivo a drhne | Zásuvka vychádza rovno po celej šírke |
| Čelo sa krúti, kovanie je namáhané nerovnomerne | Zaťaženie je rozdelené na obe strany |
| Zákazník musí trafiť stred čela | Čelo reaguje aj pri stlačení na kraji |
Prečo tento adaptér
- Systémový diel Blum, teda spojenie tyče a jednotky bez vôle a bez improvizácie.
- Použiteľný cez viac systémov: LEGRABOX, MERIVOBOX, MOVENTO aj TANDEMBOX antaro, takže je to jedna skladová položka pre celý sortiment výsuvov.
- Nasadzuje sa bez náradia, bez vŕtania a bez úprav výsuvu.
- Plast, teda žiadne klepanie ani škrípanie v spoji pri každom otvorení.
- Svetlo sivá, neutrálna farba, ktorá je navyše po montáži skrytá v korpuse.
Pre koho je určený
- Široké bezúchytkové zásuvky s TIP-ON BLUMOTION, kde treba synchronizovať obe strany.
- Kuchynské zásuvkové bloky so širokými čelami, typicky od 900 mm hore.
- Zásuvky pod drez v LEGRABOX prevedení s TIP-ON BLUMOTION.
- Dielne skladajúce výsuvy z komponentov, ktoré potrebujú adaptér samostatne.
- Oprava alebo doplnenie synchronizácie na už namontovanej zásuvke.
Čo obsahuje balenie
| Komponent | Počet |
|---|---|
| Synchronizačný adaptér TIP-ON BLUMOTION, svetlo sivý | 1 ks |
Adaptéry sa používajú v páre, teda po jednom na každú stranu zásuvky, pretože synchronizačná tyč spája obe strany. Synchronizačná tyč, jednotka TIP-ON BLUMOTION ani výsuvy nie sú súčasťou balenia.
Čo k nemu patrí
| Diel | Pozn. |
|---|---|
| Jednotka TIP-ON BLUMOTION | Na každú stranu zásuvky |
| Synchronizačná tyč | Podľa šírky korpusu, väčšinou na skrátenie |
| Výsuvy LEGRABOX, MERIVOBOX, MOVENTO alebo TANDEMBOX antaro | Podľa systému |
Montáž
- Zistite, či je zásuvka natoľko široká, že synchronizáciu vyžaduje. Rozhodujúci je rozmer uvedený v montážnom návode k danému systému, nie odhad.
- Jednotky TIP-ON BLUMOTION namontujte na oba výsuvy.
- Na každú jednotku nasaďte synchronizačný adaptér.
- Synchronizačnú tyč skráťte na rozmer podľa šírky korpusu a nasaďte do oboch adaptérov.
- Zásuvku viackrát otvorte stlačením na ľavom kraji, v strede a na pravom kraji čela. Vo všetkých troch bodoch sa musí odistiť rovnako.
Tip: synchronizáciu otestujte skôr, než nasadíte čelo. Keď sa adaptér nedotlačí úplne, zásuvka funguje aj tak, ale pri stlačení na kraji sa odistí s malým posunom. Na hotovom čele sa to prejaví ako nepravidelné vysunutie a hľadá sa to potom zbytočne dlho.
Časté otázky (FAQ)
Koľko adaptérov treba na jednu zásuvku?
Dva, teda po jednom na každú stranu, keďže synchronizačná tyč spája obe strany zásuvky.
Je v balení synchronizačná tyč?
Nie. Tyč sa objednáva samostatne podľa šírky korpusu a väčšinou sa skracuje na mieru.
Je v balení jednotka TIP-ON BLUMOTION?
Nie. Jednotky, tyč aj výsuvy sú samostatné položky.
Pre ktoré systémy sa adaptér používa?
Pre LEGRABOX, MERIVOBOX, MOVENTO a TANDEMBOX antaro, teda tam, kde je použitý TIP-ON BLUMOTION.
Kedy synchronizáciu vôbec potrebujem?
Pri širokých zásuvkách. Hraničný rozmer nájdete v montážnom návode k danému systému. Pri úzkych zásuvkách synchronizácia nie je potrebná.
Čo sa stane, ak synchronizáciu vynechám pri širokej zásuvke?
Stlačenie na kraji čela odistí len jeden výsuv a zásuvka vyjde nakrivo. Pri opakovanom používaní to zaťažuje kovanie nerovnomerne.
Z čoho je adaptér vyrobený?
Z plastu, vo svetlo sivej farbe.
Treba pri montáži niečo vŕtať?
Nie. Adaptér sa nasadí na jednotku bez náradia.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Obj. číslo | T60.000D |
| EAN | 9009494088175 |
| Značka | Blum |
| Typ | Synchronizačný adaptér TIP-ON BLUMOTION |
| Určený pre | LEGRABOX, MERIVOBOX, MOVENTO, TANDEMBOX antaro |
| Použitie | Spojenie synchronizačnej tyče s jednotkou TIP-ON BLUMOTION |
| Materiál | Plast |
| Farba | Svetlo sivá, RAL 7035 |
| Predajná jednotka | 1 ks |
| Potrebné na jednu zásuvku | 2 ks |
Ideálne použitie
Synchronizačný adaptér je diel, ktorý v objednávke chýba najčastejšie práve pri tých zákazkách, kde na ňom najviac záleží. Široké bezúchytkové zásuvky sú dnes bežná požiadavka, pretože čisté čelo bez úchytky je to, čo si zákazník vyberá na vizualizácii. Funkčne je to však najnáročnejšie riešenie: čelo musí reagovať rovnako v strede aj na kraji, inak to zákazník vyhodnotí ako chybu kovania.
Výhodou tohto dielu je, že je spoločný pre LEGRABOX, MERIVOBOX, MOVENTO aj TANDEMBOX antaro. V dielni teda stačí držať jednu položku bez ohľadu na to, aký systém sa na danej zákazke použije, a keďže sa spotrebuje po dvoch kusoch na každú synchronizovanú zásuvku, má zmysel mať ich na sklade s rezervou.
