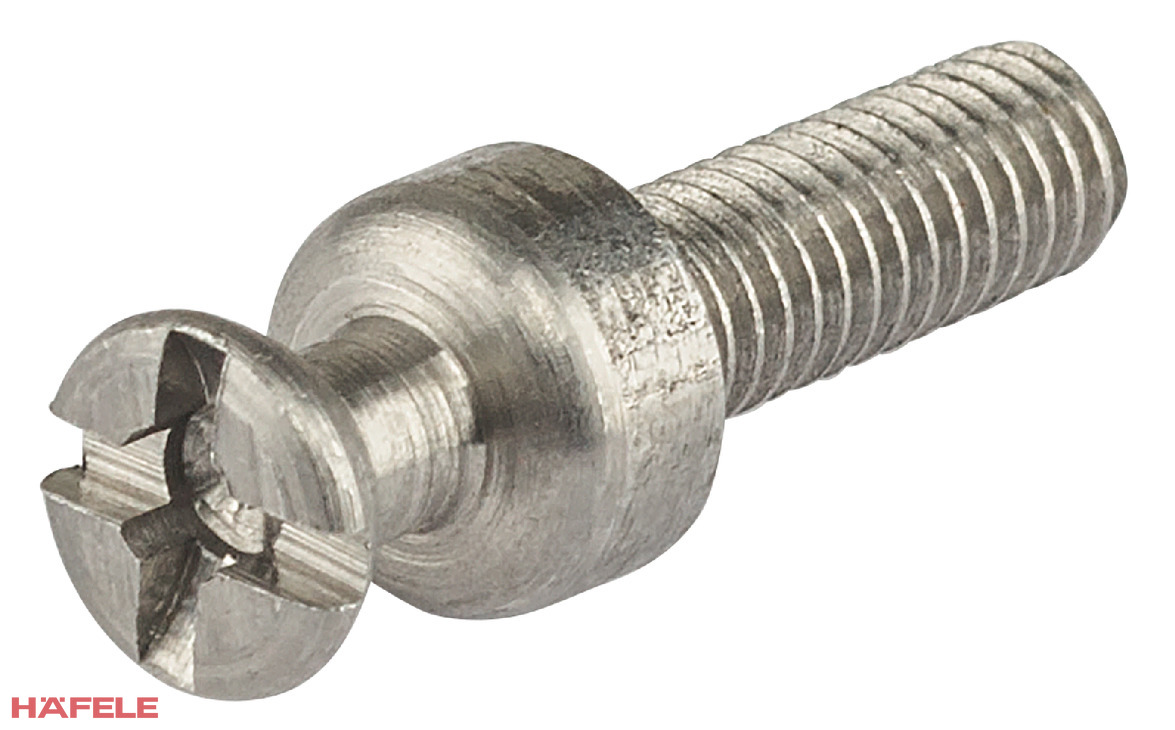

Spojovacie tiahlo pre obojstranný čap je oceľový diel, ktorý spolu so závitovým puzdrom tvorí dvojdielny čap pre nábytkové spojky systému 20. Tiahlo sa vloží z jednej strany do priechodného otvoru s priemerom 5 mm v strednej stene a zaskrutkuje sa do závitového puzdra vloženého z druhej strany. Na oboch stranách steny tak vyčnieva hlava, ktorú zachytí spojovacie puzdro v pripájanom dielci. Jedným miestom v stene tak spojíte dva dielce naraz. Tiahlo je bez povrchovej úpravy a je určené stolárom a výrobcom skríň a regálov so strednými stenami.
Kde sa tiahlo používa
- Police alebo dná pripájané z oboch strán strednej steny v rovnakej výške.
- Skrine, knižnice a regály s deliacimi stenami.
- Rozoberateľné spoje, pri ktorých sa dva dielce stretávajú na jednej stene.
Kľúčové vlastnosti
- Oceľové tiahlo pre dvojdielny obojstranný čap.
- Otvor pre čap s priemerom 5 mm.
- Zaskrutkuje sa do závitového puzdra toho istého systému.
- Bez povrchovej úpravy.
- Spoj sa sťahuje spojovacími puzdrami systému 20.
Čo potrebujete dokúpiť
- Závitové puzdro pre obojstranný čap systému 20: povinné.
- Spojovacie puzdrá systému 20, 2 ks na jeden spoj: povinné.
- Krytky do otvoru Ø10 mm: voliteľné.
Diely dvojdielneho obojstranného čapu
| Diel | Úloha | Povrch |
|---|---|---|
| Spojovacie tiahlo (toto) | Zaskrutkuje sa do puzdra | Bez úpravy |
| Závitové puzdro | Prijme závit tiahla | Bez úpravy alebo pozinkované |

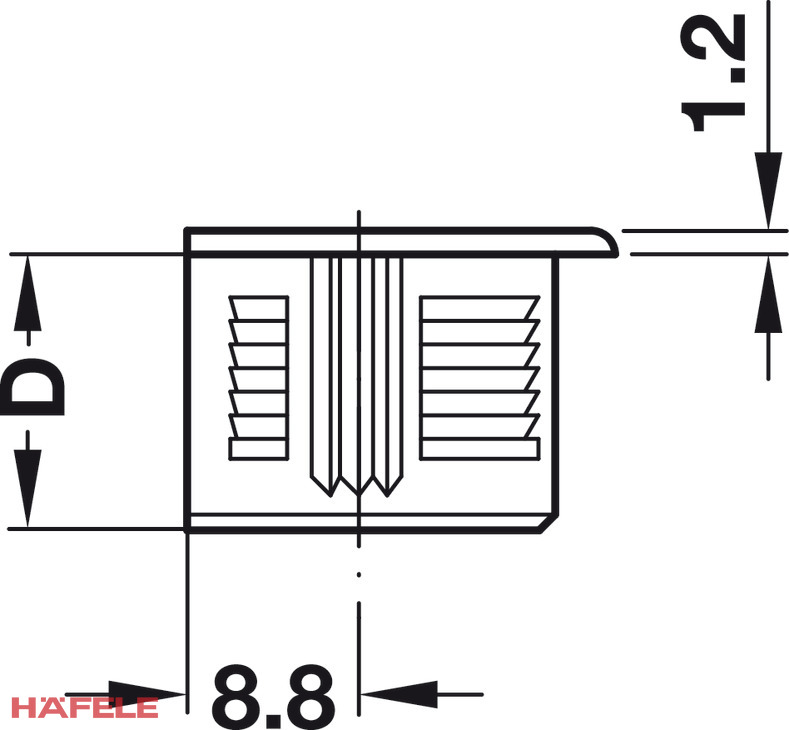

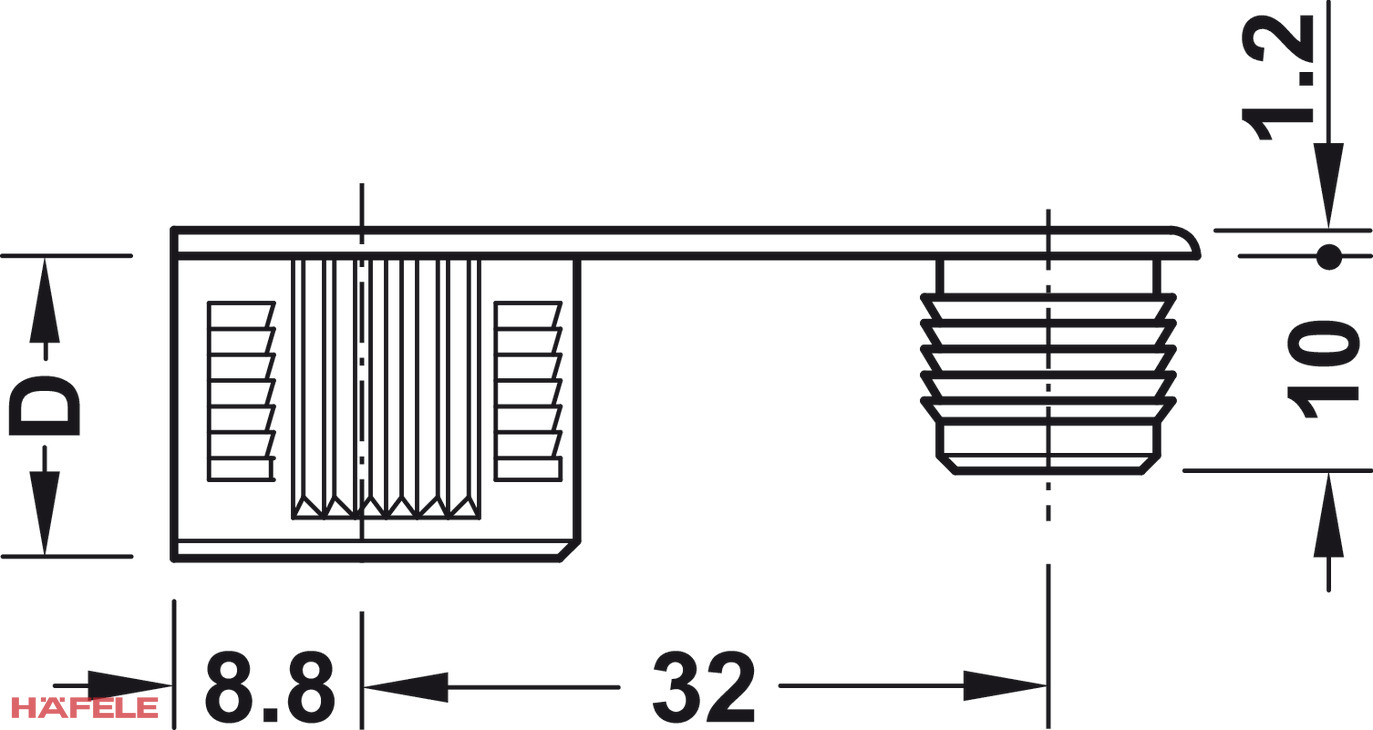

| Spojovacie puzdro systému 20 | Zachytí hlavu a stiahne spoj | Podľa typu |
Tiahlo sa vyrába aj v pozinkovanom prevedení.

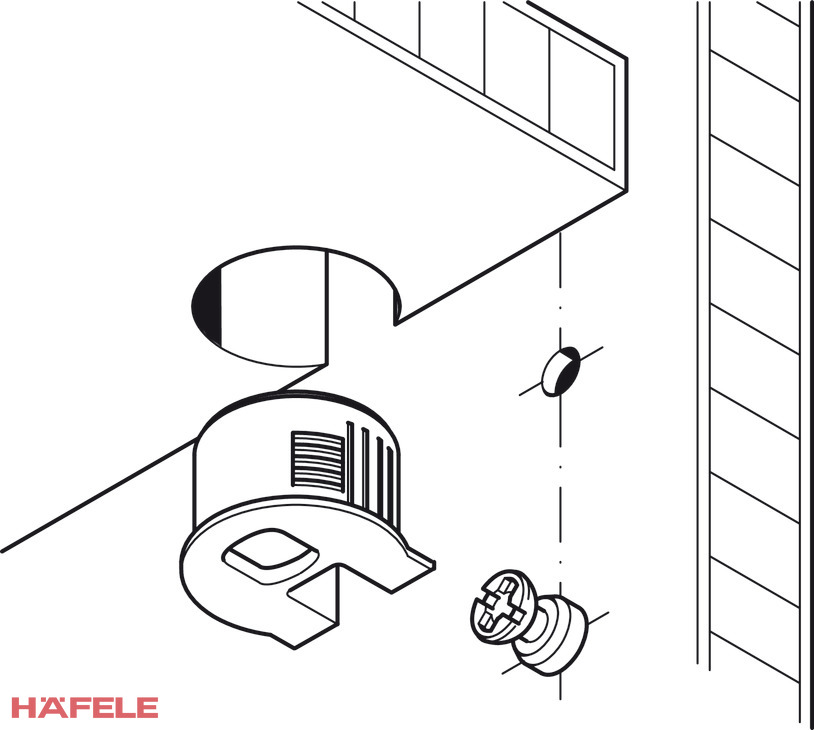

Montáž

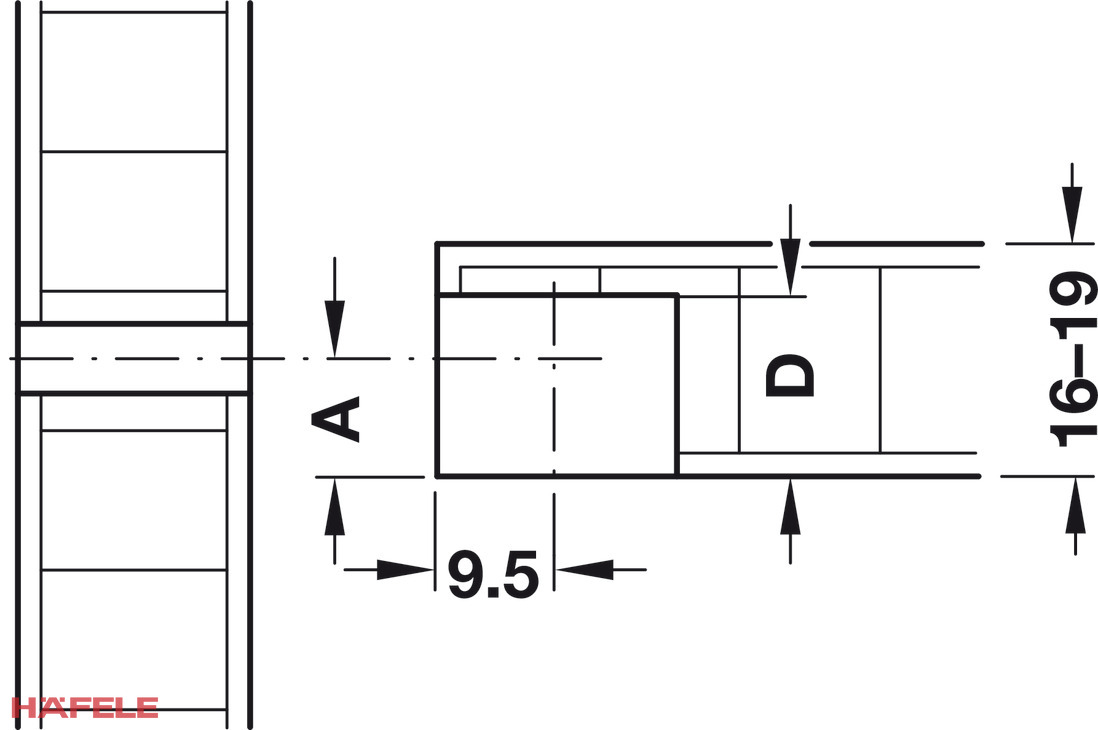

- Do strednej steny vyvŕtajte priechodný otvor Ø5 mm.
- Z jednej strany vložte závitové puzdro, z druhej spojovacie tiahlo a oba diely zaskrutkujte k sebe.

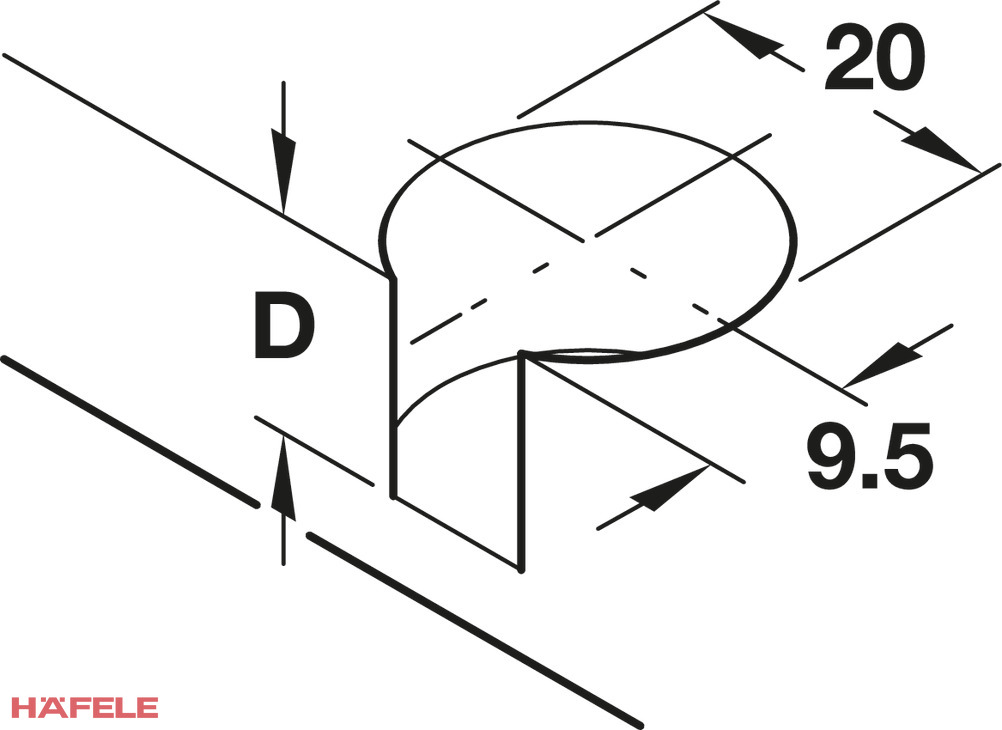

- Do pripájaných dielcov osaďte spojovacie puzdrá.
- Dielce nasaďte na hlavy čapu.
- Puzdrá doťahujte, kým sa spoj nestiahne.
Časté otázky (FAQ)
- Čím sa líši od bežného spojovacieho tiahla? Bežné tiahlo sa zaskrutkuje priamo do dosky. Toto tiahlo sa skrutkuje do závitového puzdra a spolu tvoria obojstranný čap cez strednú stenu.
- Potrebujem závitové puzdro? Áno, bez neho tiahlo nefunguje.
- Aký otvor vŕtať? Priechodný otvor s priemerom 5 mm.
- Z akého materiálu je? Z ocele, bez povrchovej úpravy.
- Koľko spojovacích puzdier treba na jeden spoj? Dve, jedno v každom pripájanom dielci.
Technické parametre:
| Parameter | Hodnota |
|---|---|
| Typ | Spojovacie tiahlo pre obojstranný čap |
| Systém | Nábytkové spojky systému 20 |
| Otvor pre čap | 5 mm |
| Materiál | Oceľ |
| Povrch | Bez povrchovej úpravy |
| Nutné príslušenstvo | Závitové puzdro pre obojstranný čap |
Poznámka:
- Súčasťou balenia je: spojovacie tiahlo pre obojstranný čap.
- NIE je súčasťou balenia: závitové puzdro, spojovacie puzdrá, krytky.
- Dôležité upozornenia: tiahlo sa používa výhradne so závitovým puzdrom rovnakého systému. Otvory v stene aj v pripájaných dielcoch musia byť v jednej osi.
- Praktické tipy pre stolárov: tiahlo a puzdro zaskrutkujte k sebe pred nasadením dielcov a skontrolujte, či hlavy vyčnievajú z oboch strán rovnako. Pri sériovej výrobe objednávajte tiahla a puzdrá v rovnakom počte.
Ideálne použitie:
Tiahlo je vhodné do nábytku so strednými stenami, kde sa na oboch stranách v rovnakej výške pripájajú police alebo dná, napríklad v šatníkových skriniach a regáloch. Jeden otvor v stene tak nahradí dve samostatné spojky a spoj zostane pevný aj rozoberateľný.
Oceľové tiahlo bez povrchovej úpravy je určené na skryté spoje vo vnútri nábytku.
