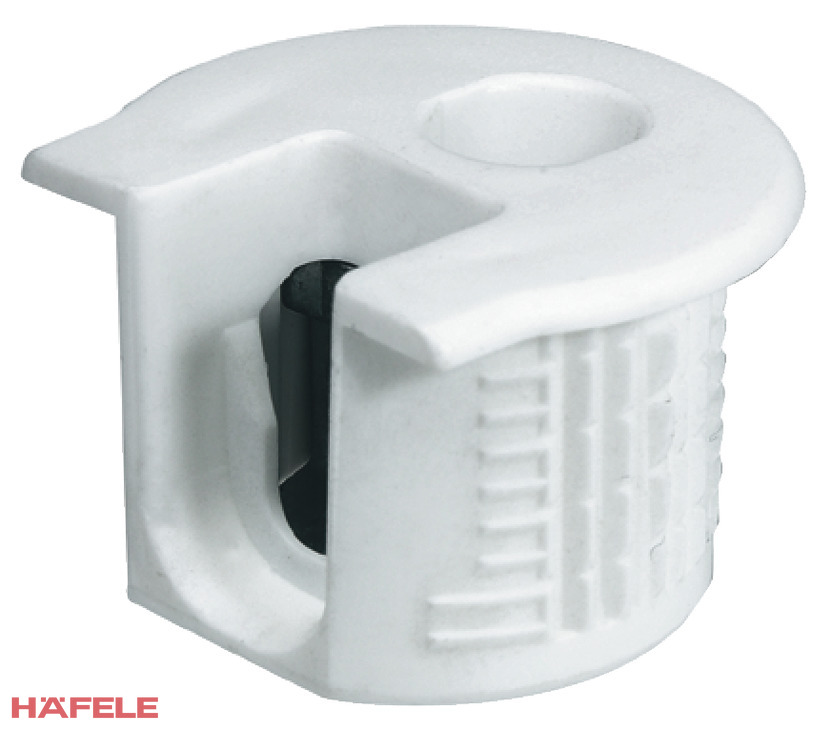

Biele plastové spojovacie puzdro je súčasťou rozoberateľného korpusového spoja systému 20 a je určené pre dosky hrúbky 19 mm. Osádza sa do otvoru Ø20 mm s hĺbkou 14,2 mm. Doťahovací prvok zo zinkovej zliatiny zachytí hlavu spojovacieho tiahla v susednom dielci a skrutkovačom PZ2 spoj stiahnete. Plastové telo s krycím okrajom má bielu farbu, takže na bielych a svetlých korpusoch je puzdro takmer neviditeľné. Je určené pre stolárov a výrobcov nábytku, ktorí okrem pevného spoja chcú aj čistý vzhľad vnútra skrine.

Kde sa biele puzdro hodí

• Biele a svetlé skrine, regály a kuchynské korpusy z 19 mm dosiek.
• Nábytok, v ktorom sú spoje vidieť po otvorení dvierok.
• Rozoberateľné spoje bočníc s dnom, strechou a pevnými policami.

Kľúčové vlastnosti

• Plastové telo v bielej farbe.
• Doťahovací prvok zo zinkovej zliatiny.
• Pre dosky hrúbky 19 mm.
• Otvor Ø20 mm, hĺbka vŕtania 14,2 mm.

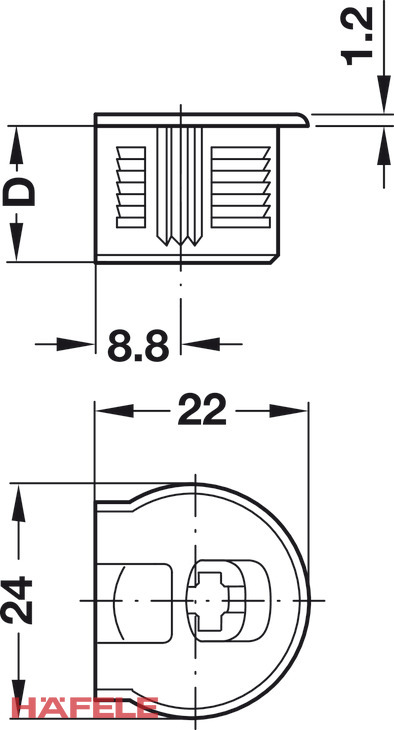

• Krycí okraj s výškou 1,2 mm.
• Drážka PZ2.

Čo potrebujete dokúpiť

• Spojovacie tiahlo systému 20 do otvoru Ø5 mm: povinné.
• Vŕtaciu šablónu pre spojky systému 20: voliteľná.

Porovnanie farieb a hrúbok (plastové puzdro)

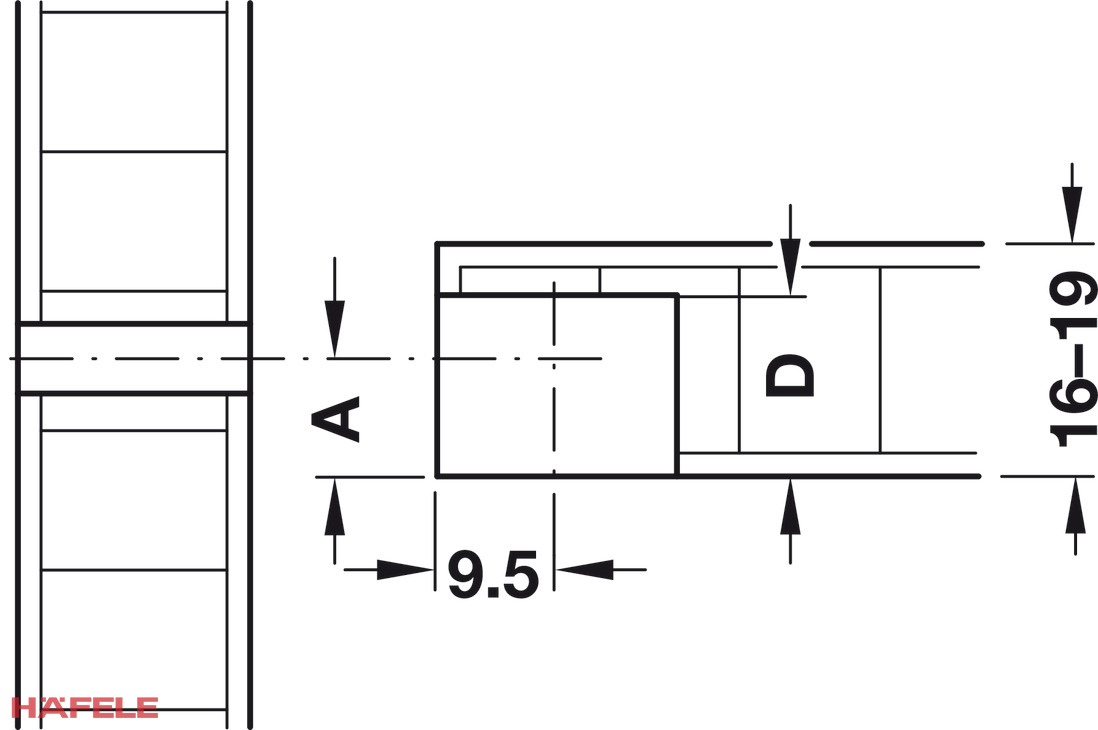

Pri 19 mm doskách je hĺbka vŕtania 14,2 mm, pri 16 mm doskách 12,7 mm.

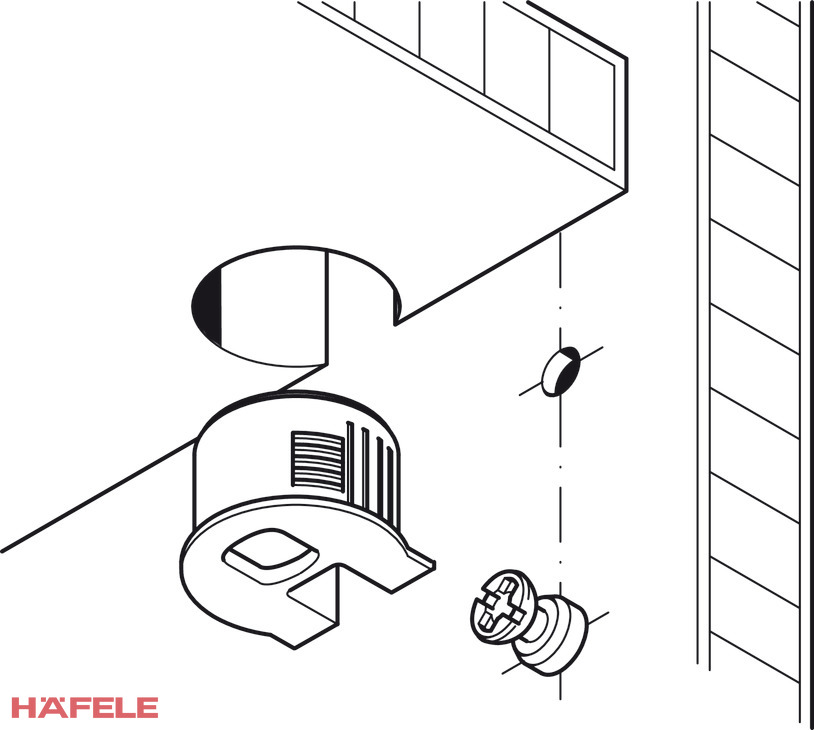

Montáž

1. Do dosky vyvŕtajte otvor Ø20 mm do hĺbky 14,2 mm.
2. Do susedného dielca zaskrutkujte spojovacie tiahlo.
3. Puzdro zatlačte do otvoru tak, aby doťahovací prvok smeroval k tiahlu.
4. Dielce zložte, hlava tiahla vojde do puzdra.
5. Spoj stiahnite skrutkovačom PZ2.

Časté otázky (FAQ)

• Pre akú hrúbku dosky je puzdro? Pre dosky hrúbky 19 mm.
• Z akého materiálu je? Telo je plastové, doťahovací prvok je zo zinkovej zliatiny.
• Prečo biela farba? Na bielych a svetlých korpusoch je puzdro nenápadné.
• Aký otvor treba? Priemer 20 mm, hĺbka 14,2 mm.
• Aké tiahlo k nemu použiť? Spojovacie tiahlo systému 20 do otvoru Ø5 mm.
• Existuje aj v iných farbách? Áno, v béžovej, hnedej a bielom hliníku.

Technické parametre:

Poznámka:

• Súčasťou balenia je: plastové spojovacie puzdro s doťahovacím prvkom.
• NIE je súčasťou balenia: spojovacie tiahlo.
• Dôležité upozornenia: farba je odtieň podobný RAL, výrobca pripúšťa malé odchýlky. Puzdro je určené pre 19 mm dosky.
• Praktické tipy pre stolárov: pri plastových puzdrách doťahujte citlivo, aby sa telo v otvore neprekrútilo. Ak chcete zladiť puzdro s dekorom korpusu, vyberte najbližší odtieň z ponuky farieb.

Ideálne použitie:
Biele spojovacie puzdro je vhodné do svetlých skríň, knižníc a kuchynských korpusov, kde sa spoj po otvorení dvierok nemá vynímať. Plastové telo s krycím okrajom splynie s bielou doskou a zinkový doťahovací prvok zabezpečí pevné stiahnutie dielcov.

Spoj zostáva rozoberateľný, takže nábytok môžete prepravovať rozložený a zmontovať až na mieste.
