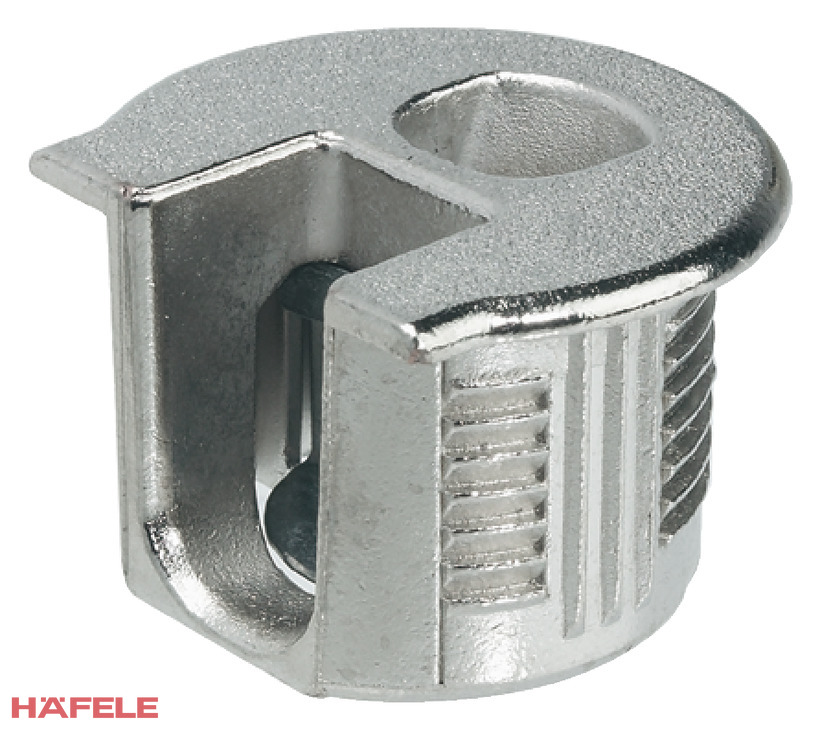

Spojovacie puzdro je hlavná časť rozoberateľného nábytkového spoja systému 20. Osadí sa do otvoru s priemerom 20 mm v doske hrúbky 19 mm. Do protiľahlého dielca sa zaskrutkuje spojovacie tiahlo a doťahovací prvok puzdra jeho hlavu zachytí a stiahne oba dielce k sebe. Toto prevedenie je bez čapu, s osadením, ktoré puzdro drží v otvore, a doťahuje sa skrutkovačom PZ2. Je vyrobené z tlakovo liatej zinkovej zliatiny a má poniklovaný povrch. Určené je pre stolárov a výrobcov korpusového nábytku, ktorí potrebujú pevné a rozoberateľné spoje bočníc, dien a políc.
Kde sa puzdro používa
- Rozoberateľné spoje bočníc s dnom, strechou a pevnými policami.
- Korpusový nábytok z 19 mm dosiek, ktorý sa prepravuje rozobratý.
- Spoje cez strednú stenu v kombinácii s obojstranným čapom.
Kľúčové vlastnosti
- Pre dosky hrúbky 19 mm.
- Otvor pre puzdro Ø20 mm, hĺbka vŕtania 14,2 mm.
- Bez čapu, s osadením, ktoré puzdro drží v otvore.
- Doťahovací prvok zo zinkovej zliatiny.
- Drážka PZ2 na doťahovanie.
- Tlakovo liata zinková zliatina, poniklovaný povrch.
Čo potrebujete dokúpiť
- Spojovacie tiahlo systému 20 (napríklad oceľové tiahlo do otvoru Ø5 mm): povinné.
- Pri spoji cez strednú stenu dvojdielny obojstranný čap (závitové puzdro a spojovací čap).
- Vŕtaciu šablónu pre spojky systému 20: voliteľná.
Porovnanie variantov puzdra
| Prevedenie | Hrúbka dosky | Hĺbka vŕtania | Rozmer A | Povrch |
|---|---|---|---|---|
| Bez čapu, s osadením (toto) | 19 mm | 14,2 mm | 9,5 mm | Poniklovaný |
| Bez čapu, s osadením | 19 mm | 14,2 mm | 9,5 mm | Bez úpravy |
| Bez čapu, s osadením | 16 mm | 12,7 mm | 8 mm | Poniklovaný |
| S okrajom | 19 mm | 14,2 mm | 9,5 mm | Poniklovaný |

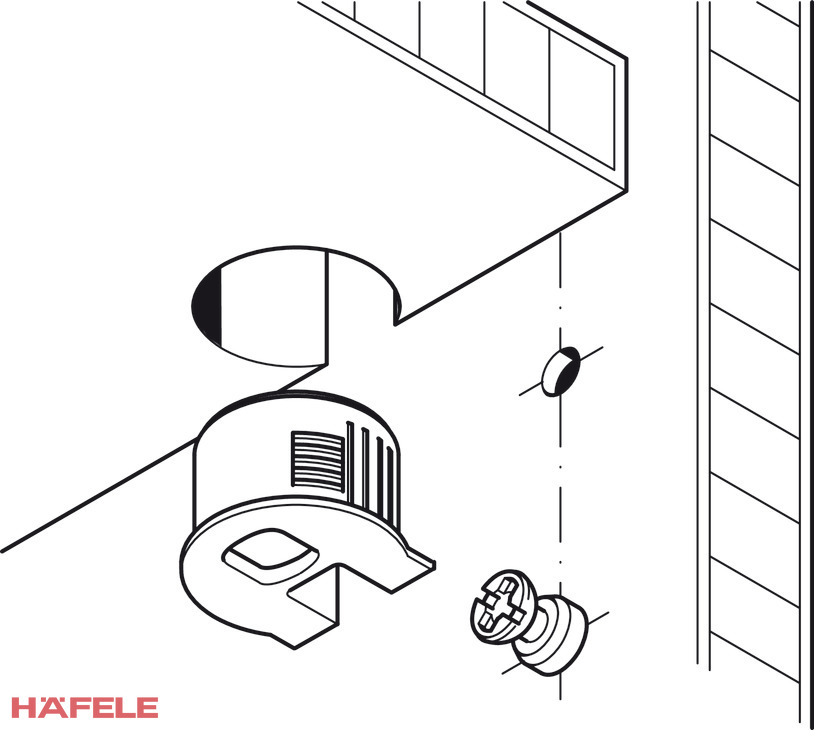

Montáž

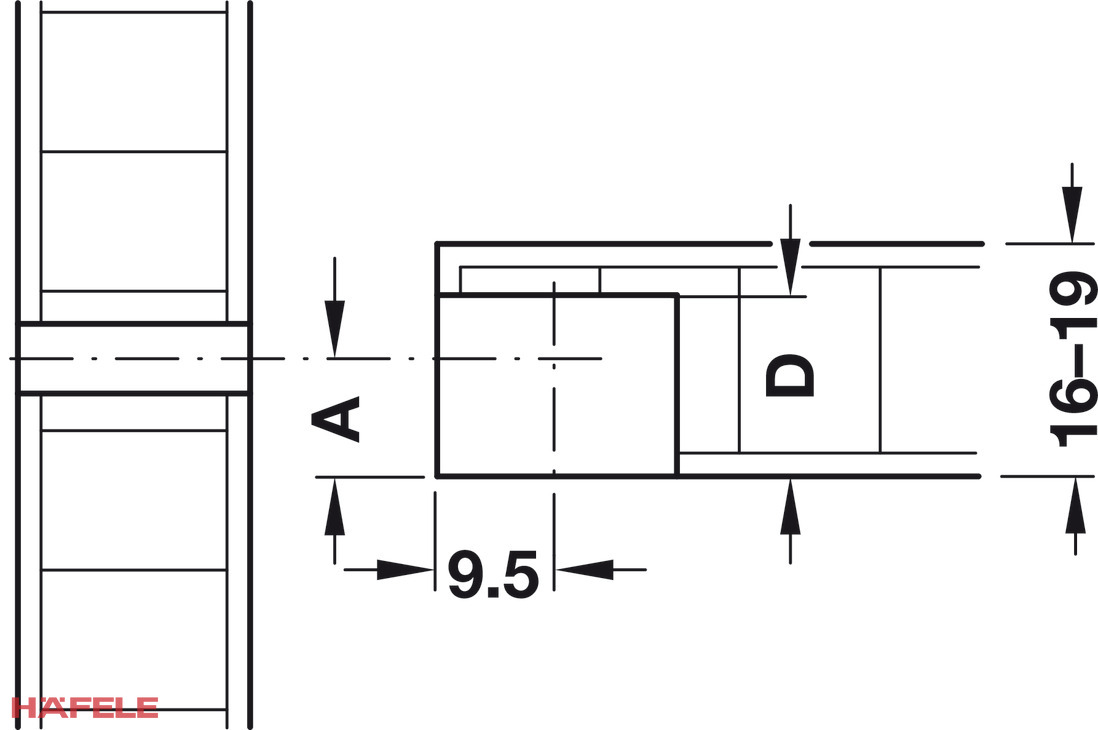

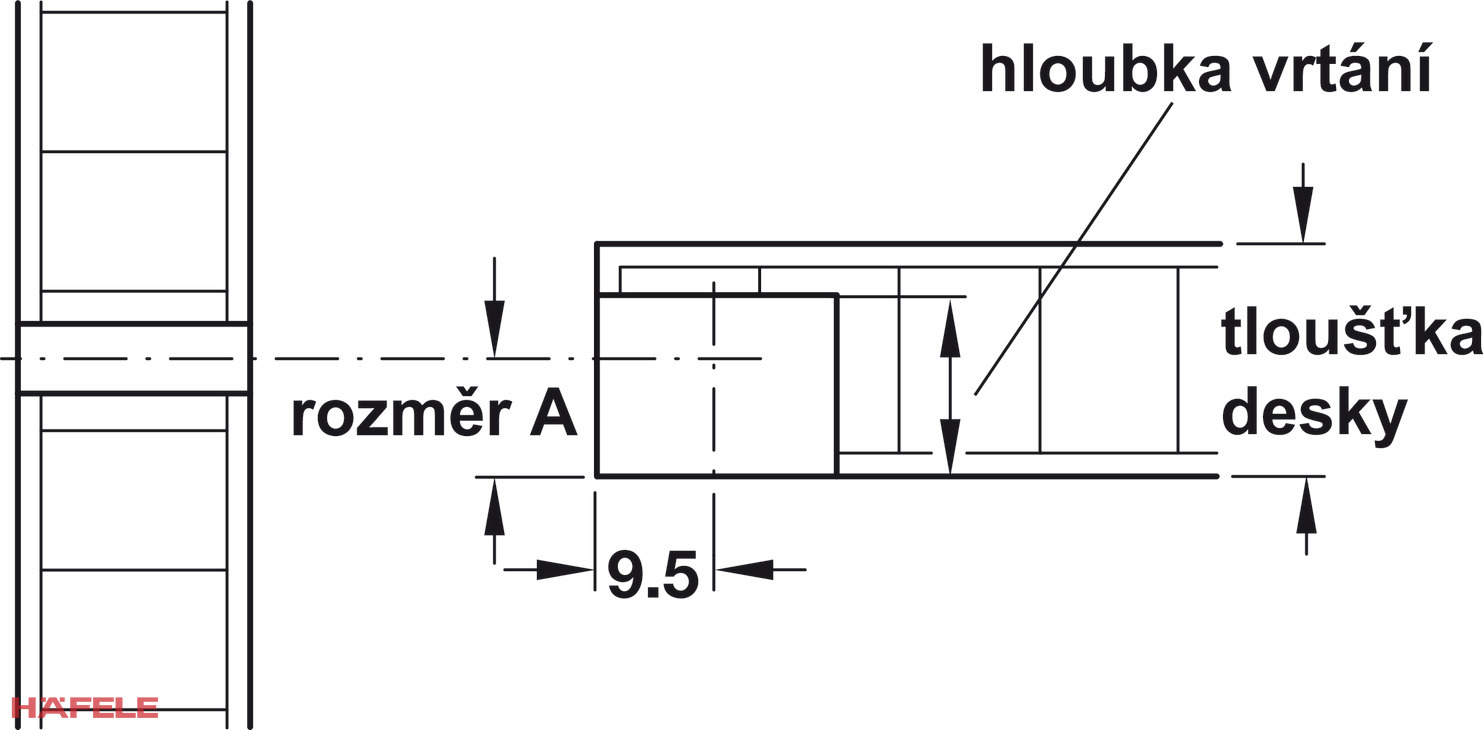

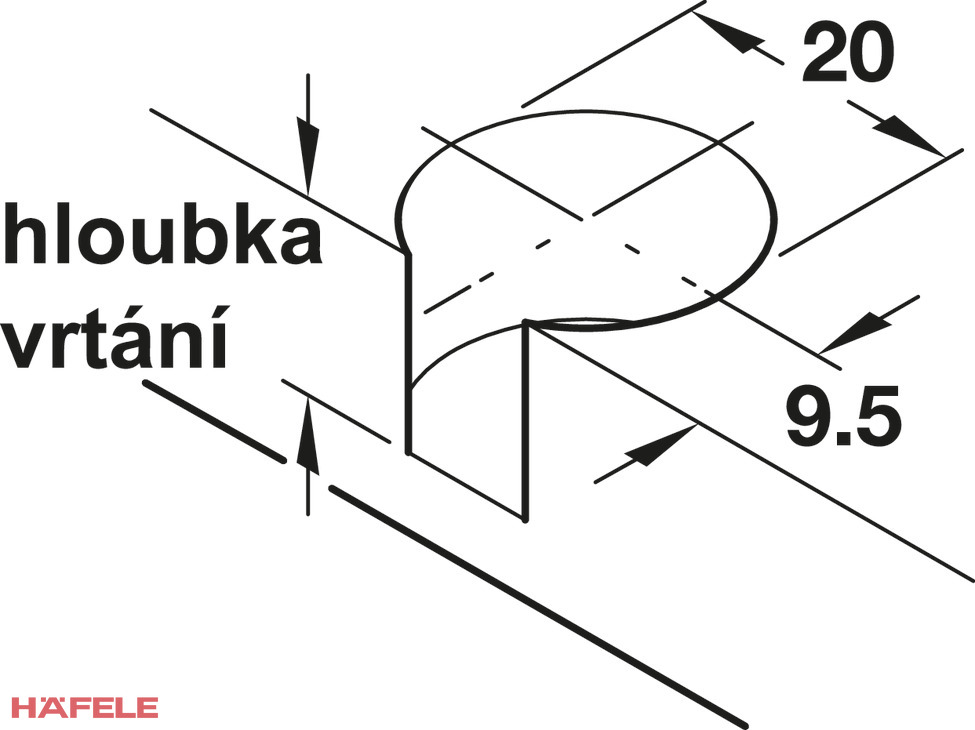

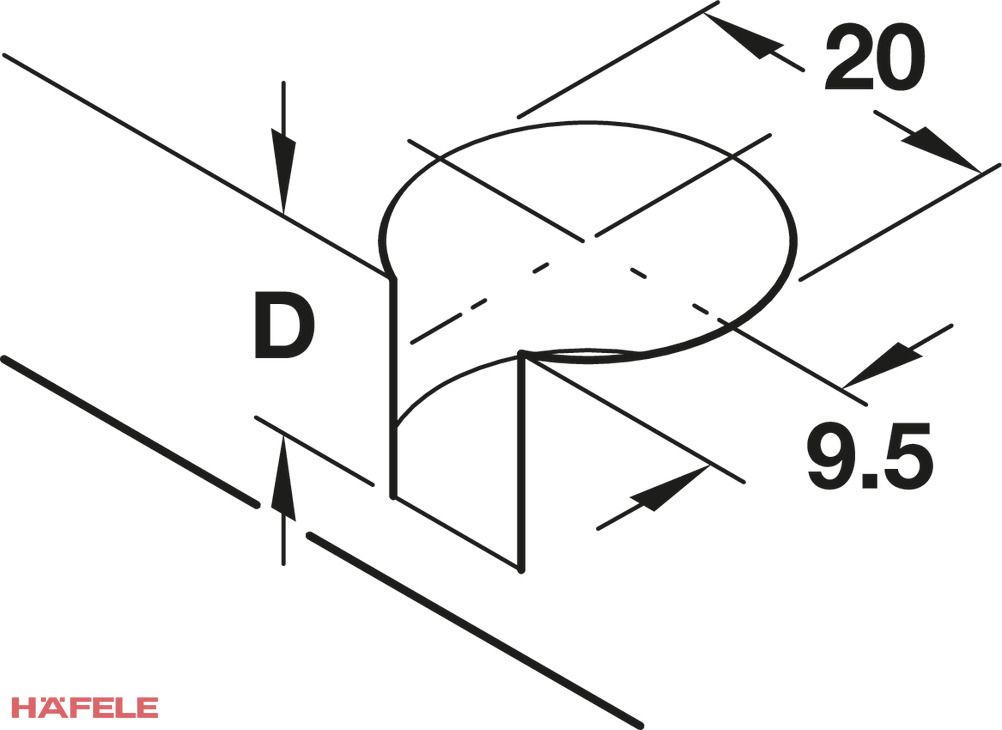

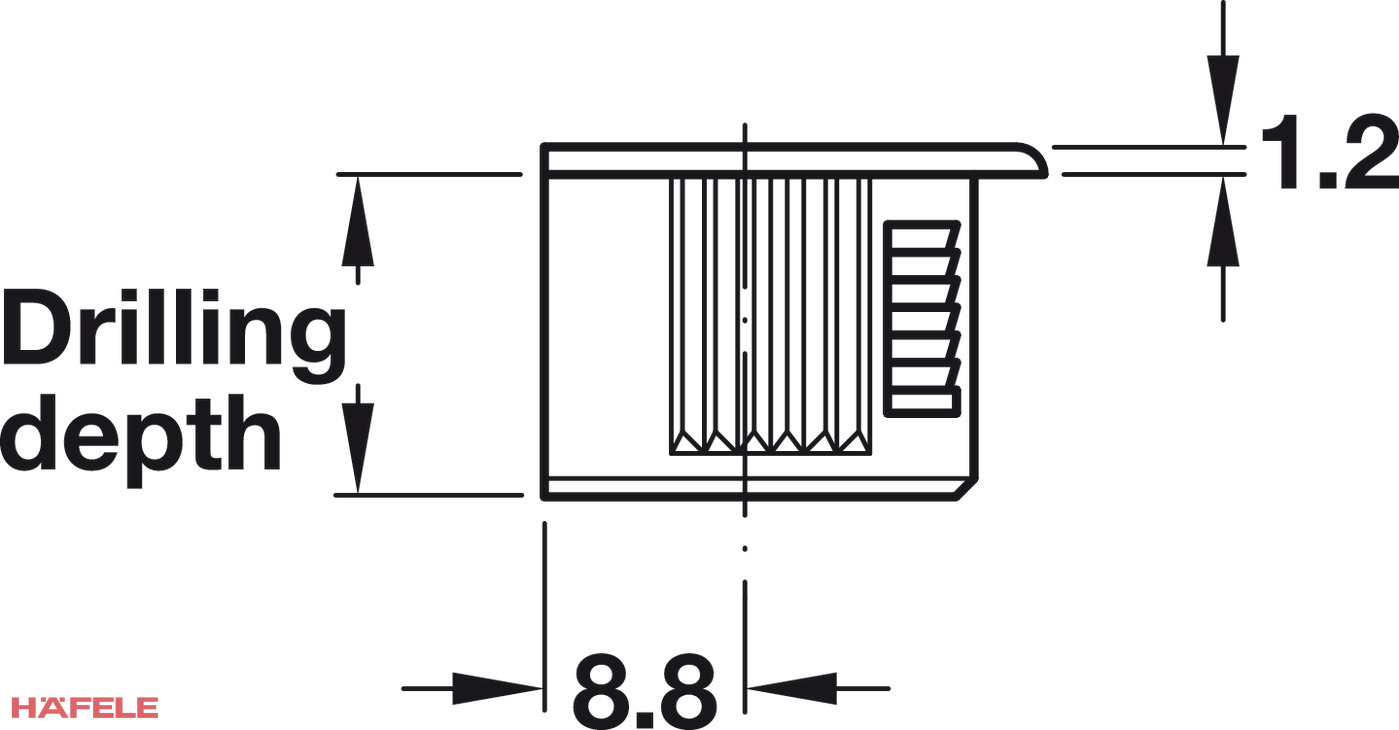

- Do dosky vyvŕtajte otvor Ø20 mm do hĺbky 14,2 mm podľa vŕtacieho plánu.
- Do protiľahlého dielca zaskrutkujte spojovacie tiahlo.
- Puzdro osaďte do otvoru s doťahovacím prvkom otočeným k tiahlu.
- Dielce priložte k sebe tak, aby hlava tiahla vošla do puzdra.
- Doťahovací prvok utiahnite skrutkovačom PZ2.
Časté otázky (FAQ)
- Pre akú hrúbku dosky je puzdro? Pre dosky hrúbky 19 mm. Pre 16 mm dosky existuje samostatné prevedenie.
- Aký otvor treba vyvŕtať? Otvor s priemerom 20 mm do hĺbky 14,2 mm.
- Čo znamená „bez čapu“? Puzdro nemá prídavný čap na spodnej strane a v doske ho drží osadenie.
- Je tiahlo súčasťou balenia? Nie, spojovacie tiahlo sa kupuje samostatne.
- Akým náradím sa spoj doťahuje? Skrutkovačom PZ2.
- Aký má puzdro povrch? Poniklovaný.

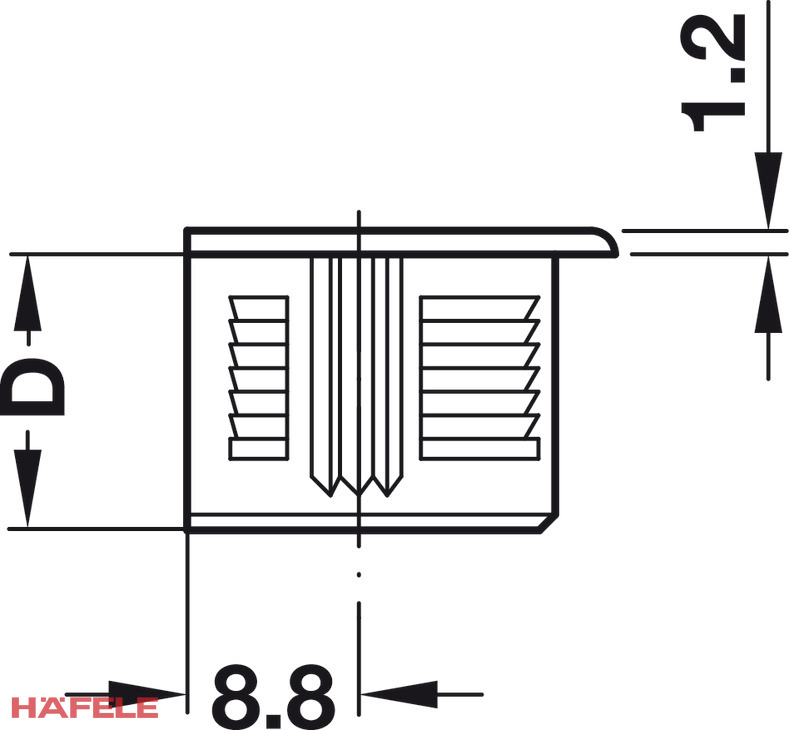

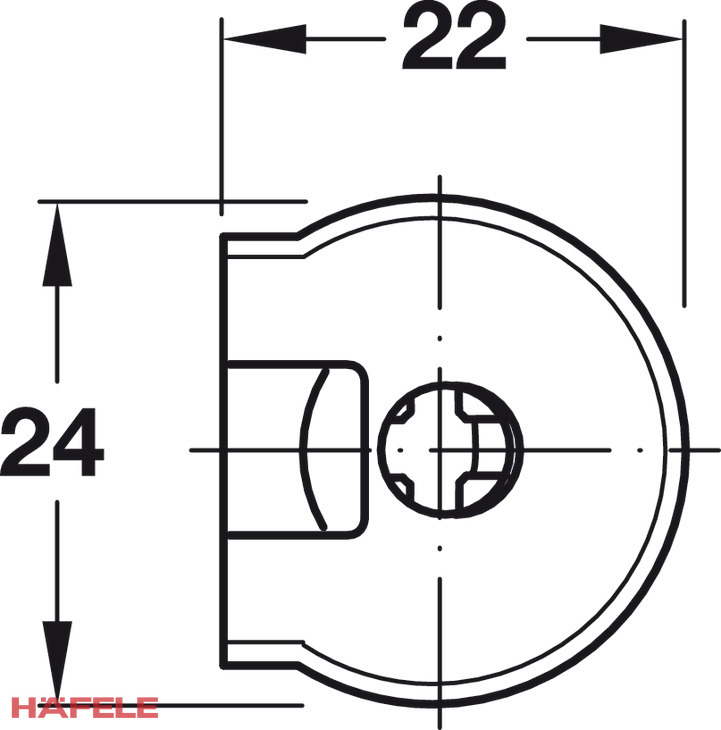

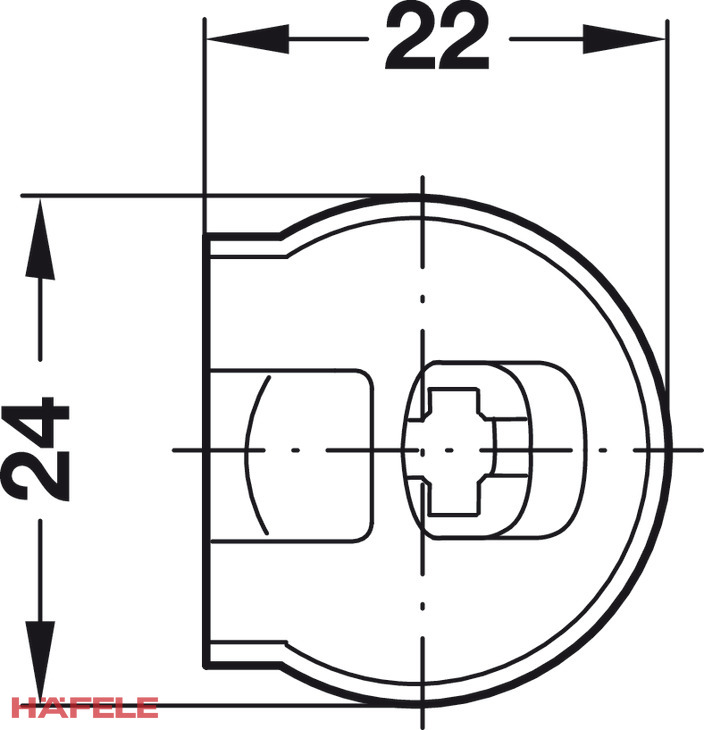

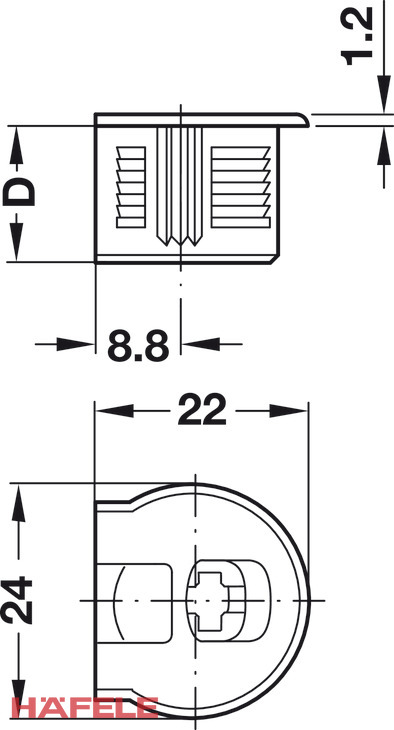

Technické parametre:
| Parameter | Hodnota |
|---|---|
| Typ | Spojovacie puzdro s doťahovacím prvkom |
| Systém | Nábytkové spojky systému 20 |
| Prevedenie | Bez čapu, s osadením |
| Hrúbka dosky | 19 mm |
| Priemer otvoru | 20 mm |
| Hĺbka vŕtania | 14,2 mm |
| Rozmer A | 9,5 mm |
| Materiál | Tlakovo liata zinková zliatina |
| Doťahovací prvok | Tlakovo liata zinková zliatina |
| Drážka | PZ2 |
| Povrch | Poniklovaný |
Poznámka:
- Súčasťou balenia je: spojovacie puzdro s doťahovacím prvkom.
- NIE je súčasťou balenia: spojovacie tiahlo, vŕtacia šablóna.
- Dôležité upozornenia: puzdro je určené pre 19 mm dosky. Hĺbku vŕtania 14,2 mm dodržte presne, inak sa tiahlo do puzdra nezachytí.
- Praktické tipy pre stolárov: otvory pre puzdro aj tiahlo vŕtajte podľa jednej šablóny, spoj sa tak stiahne presne a dielce budú lícovať. Doťahovací prvok nepreťahujte, pri drevotrieske stačí dotiahnuť, kým dielce nedosadnú.
Ideálne použitie:
Spojovacie puzdro je vhodné do skríň, regálov a kuchynských korpusov z 19 mm dosiek, ktoré sa vyrábajú v dielni a skladajú až u zákazníka. Spoj je pevný, rozoberateľný a po zložení zostáva schovaný vo vnútri korpusu.
Poniklovaný povrch pôsobí upravene aj vo viditeľnej časti vnútri skrine a osadenie drží puzdro v otvore pri montáži.
