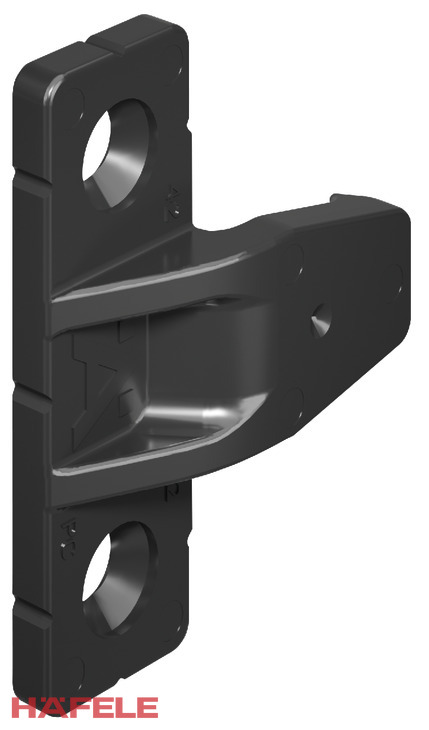

Rámový diel nasúvacieho spojovacieho kovania slúži na pripevnenie panelov k rámovým konštrukciám. Je z čierneho polykarbonátu a má záchytný výstupok. Pár unesie 20 kg pri zvislom zaťažení. Je určený pre stolárov a výrobcov nábytku a interiérov, ktorí montujú panely na rám alebo nosnú konštrukciu. Rámový diel sa priskrutkuje na nosnú konštrukciu, protikus, teda doskový diel, na panel. Panel sa potom na rámový diel nasunie a zacvakne.
Pre koho je kovanie určené
- Stolárske dielne, ktoré pripevňujú panely k rámovým konštrukciám.
- Výroba interiérov: obklady a krycie panely na nosnom ráme.
- Nábytok s vŕtaním v rade otvorov System 32.
Kľúčové vlastnosti
- Materiál polykarbonát, farba čierna.
- Záchytný výstupok: doskový diel sa po nasunutí zacvakne.
- Montáž euroskrutkami so zápustnou hlavou do otvorov Ø 5 mm v rade System 32.
- Nosnosť páru: 20 kg pri zvislom zaťažení, 30 kg pri vodorovnom zaťažení naležato.
- Teplotný rozsah použitia od -100 do +135 °C.
Čo potrebujete dokúpiť
- Doskový diel toho istého systému pre montáž euroskrutkami: povinný, bez neho spoj nevznikne.
- Euroskrutky so zápustnou hlavou (PZ, oceľ): povinné.
Porovnanie variantov
| Variant | Montáž | Použitie |
|---|---|---|
| Rámový diel pre euroskrutky (tento) | Euroskrutky so zápustnou hlavou | Rad otvorov System 32 |
| Rámový diel pre skrutky do drevotriesky | Skrutky do drevotriesky so zápustnou hlavou | Priame skrutkovanie do konštrukcie |
| Rámový diel ohnutý | Podľa verzie | Ohnutá verzia rámového dielu |
| Sada rámový a doskový diel | Podľa verzie | Oba diely spoja v jednom balení |

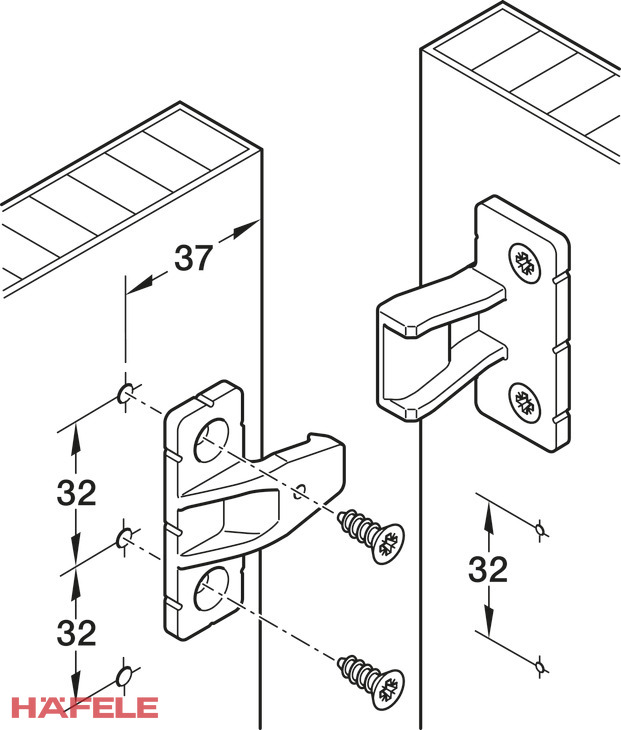

Montáž
- Rámový diel priskrutkujte euroskrutkami na nosnú konštrukciu, do otvorov v rade System 32.
- Doskový diel priskrutkujte na zadnú stranu panelu.
- Panel priložte a doskový diel nasuňte na rámový diel, kým nezacvakne.
Časté otázky (FAQ)
- Je doskový diel súčasťou balenia? Nie. Doskový diel sa kupuje samostatne a bez neho spoj nefunguje.
- Aká je nosnosť? Pár unesie 20 kg pri zvislom zaťažení a 30 kg pri vodorovnom zaťažení naležato.
- Hodí sa na stropné panely? Nie. Kovanie nie je určené pre visiace zaťaženie, napríklad pre stropné dosky.
- Aké skrutky potrebujem? Euroskrutky so zápustnou hlavou. Pre montáž skrutkami do drevotriesky je určený iný variant rámového dielu.
- Z akého materiálu je kovanie? Z polykarbonátu, farba je čierna.
- Môžem polohu dielu doladiť poklepom kladivom? Nie. Výrobca justovanie úderom neodporúča.
Technické parametre:
| Parameter | Hodnota |
|---|---|
| Typ | Rámový diel nasúvacieho spojovacieho kovania |
| Prevedenie | So záchytným výstupkom |
| Materiál | Polykarbonát |
| Farba | Čierna |
| Montáž | Euroskrutky so zápustnou hlavou |
| Rad otvorov | System 32 |
| Nosnosť páru, zvislé zaťaženie | 20 kg |
| Nosnosť páru, vodorovné zaťaženie naležato | 30 kg |
| Teplotný rozsah | -100 až +135 °C |
Poznámka:
- Súčasťou balenia je: rámový diel so záchytným výstupkom.
- NIE je súčasťou balenia: doskový diel, euroskrutky.
- Dôležité upozornenia: nepoužívať pre visiace zaťaženie (napr. stropné dosky). Kovanie neošetrujte chemickými roztokmi ani agresívnymi mazivami. Polohu nedolaďujte úderom.
- Praktické tipy pre stolárov: variant pre montáž na rámovom aj doskovom diele zvoľte rovnaký, aby ste pri montáži vystačili s jedným typom skrutiek. Pri ťažších paneloch rátajte s nosnosťou na pár dielov a počet spojov prispôsobte hmotnosti panelu.
Ideálne použitie:

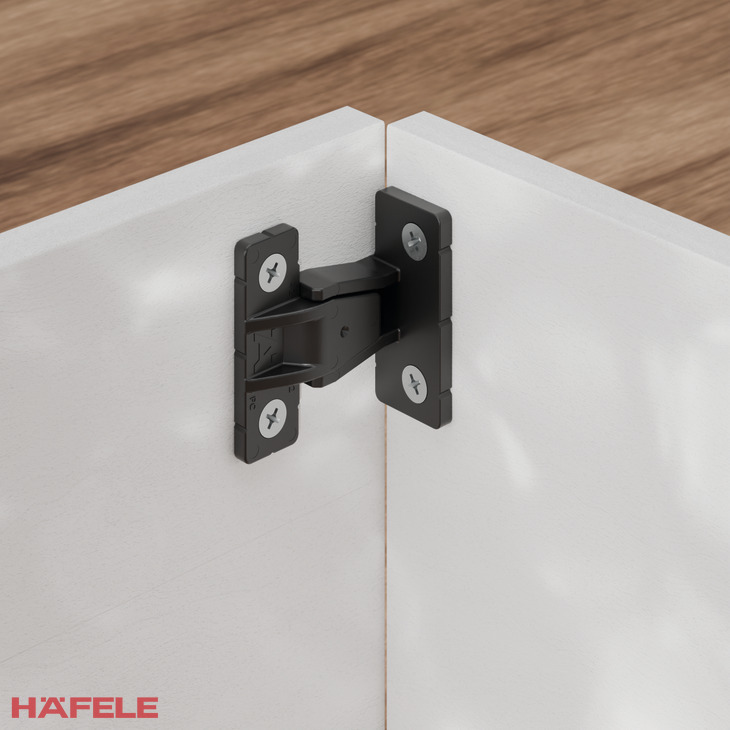

Rámový diel sa hodí všade, kde sa panel pripevňuje k nosnej konštrukcii bez viditeľných skrutiek na lícnej strane. Typickým použitím sú obklady stien, krycie panely a nábytkové zostavy s vŕtaním v rade System 32, kde euroskrutky sadnú priamo do pripravených otvorov.
Kovanie je vhodné pre panely namáhané zvislo aj naležato, v rámci nosnosti 20 kg, resp. 30 kg na pár. Na stropné a iné visiace panely sa nepoužíva.
