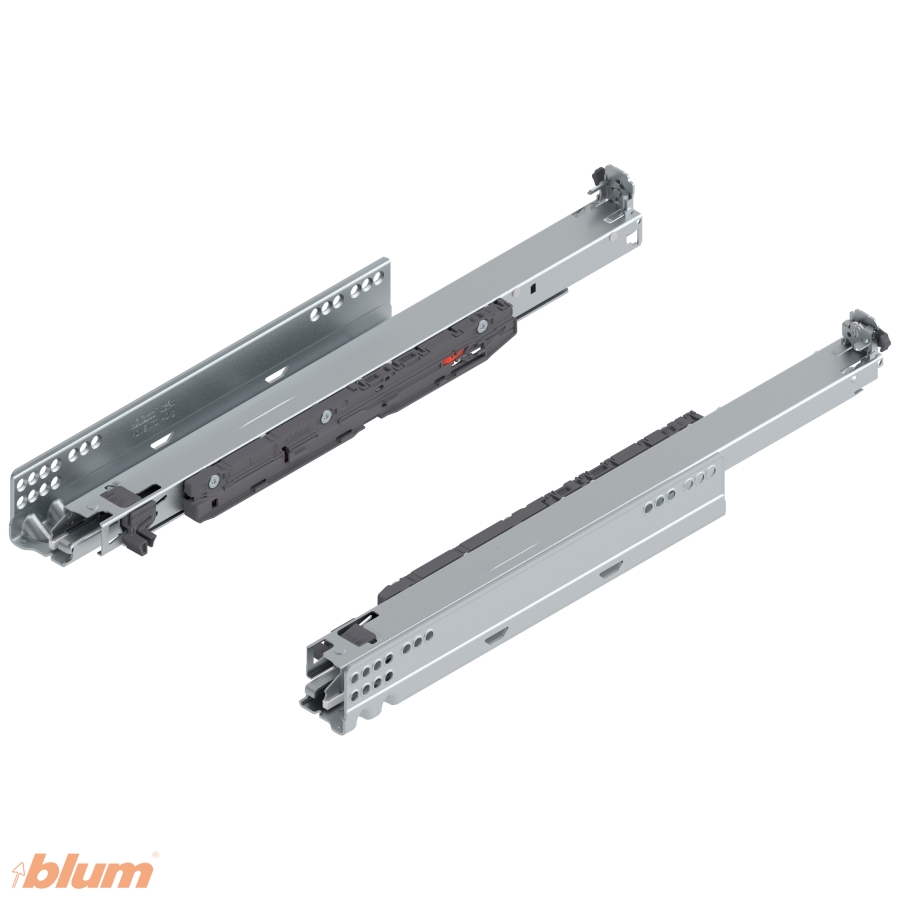

Skrytý plnovýsuv MOVENTO 760H4500S s dĺžkou 450 mm unesie 40 kg a má integrované tlmenie BLUMOTION S. Zásuvka sa vysunie po celej dĺžke a synchronizovaný chod ju vedie ľahko, ticho a presne aj pri plnom zaťažení. Dĺžka 450 mm je vhodná do kuchynských a nábytkových korpusov so svetlou hĺbkou od 453 mm, napríklad keď za zásuvkou treba nechať priestor na rozvody alebo keď je korpus plytší ako štandard. Výsuv je určený stolárom a kuchynským dielňam, ktoré stavajú drevené zásuvky s vysokým komfortom chodu.
Pre koho je tento výsuv určený
- Kuchynské zásuvky v korpusoch so svetlou hĺbkou od 453 mm.
- Skrinky, v ktorých je za zásuvkou potrebný priestor, napríklad pod drezom.
- Šatníky, komody a pracovne s drevenými zásuvkami.
Kľúčové vlastnosti
- Plnovýsuv dĺžky 450 mm.
- Integrované tlmenie BLUMOTION S.
- Nosnosť 40 kg, oceľ.
- Synchronizovaný chod s minimálnym poklesom zásuvky.
- Nastavenie výšky na lište až +3 mm, bočné nastavenie na čelnom príchyte ±1,5 mm.
- Dá sa rozšíriť o otváranie TIP-ON BLUMOTION.
Z čoho sa balenie skladá
| Komponent | Počet |
|---|---|

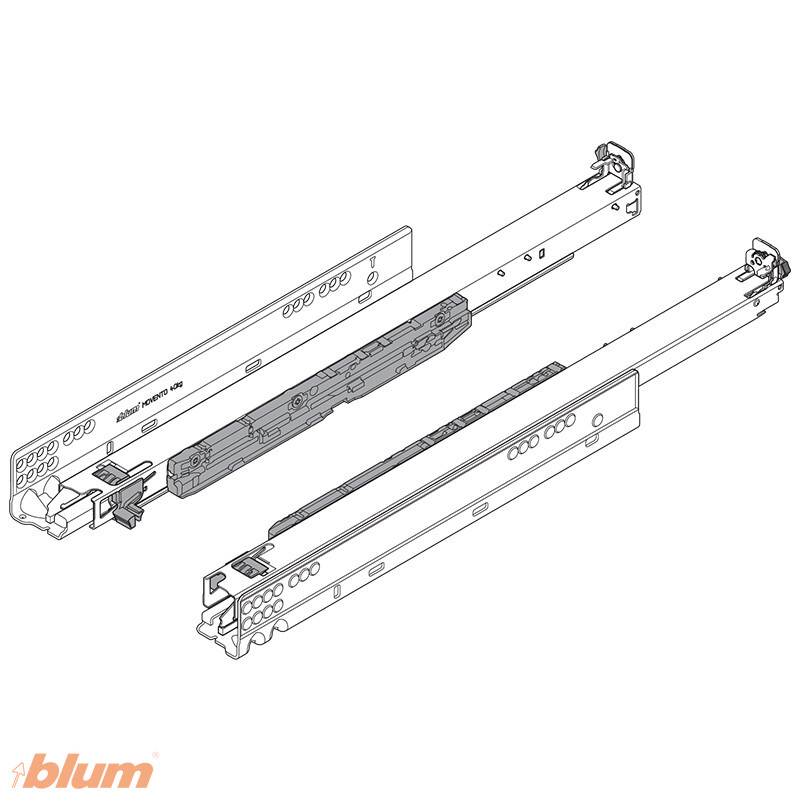

| Lišta výsuvu MOVENTO 760H4500S (ľavá + pravá) | 1 pár |
Čo potrebujete dokúpiť
Tieto diely NIE sú súčasťou balenia:
- Čelný príchyt T51.7601 (ľavý + pravý): povinný.
- Hĺbkové nastavenie 298.7600: pri vložených čelách.
- Bočnú stabilizáciu: pri skrinkách širokých od 900 mm.
- Synchronizačnú tyč a jednotku TIP-ON BLUMOTION: pre zásuvky bez úchytky.
Porovnanie dĺžok MOVENTO 760H
| Obj. číslo | Dĺžka | Min. svetlá hĺbka korpusu |
|---|---|---|
| 760H2500S | 250 mm | 253 mm |
| 760H3500S | 350 mm | 353 mm |
| 760H4500S (tento) | 450 mm | 453 mm |
Pri bočnej stabilizácii sa minimálna hĺbka zvyšuje o 12 mm (dĺžka výsuvu + 15 mm).
Montáž
- Skontrolujte svetlú hĺbku korpusu: minimálne 453 mm, s bočnou stabilizáciou 465 mm.

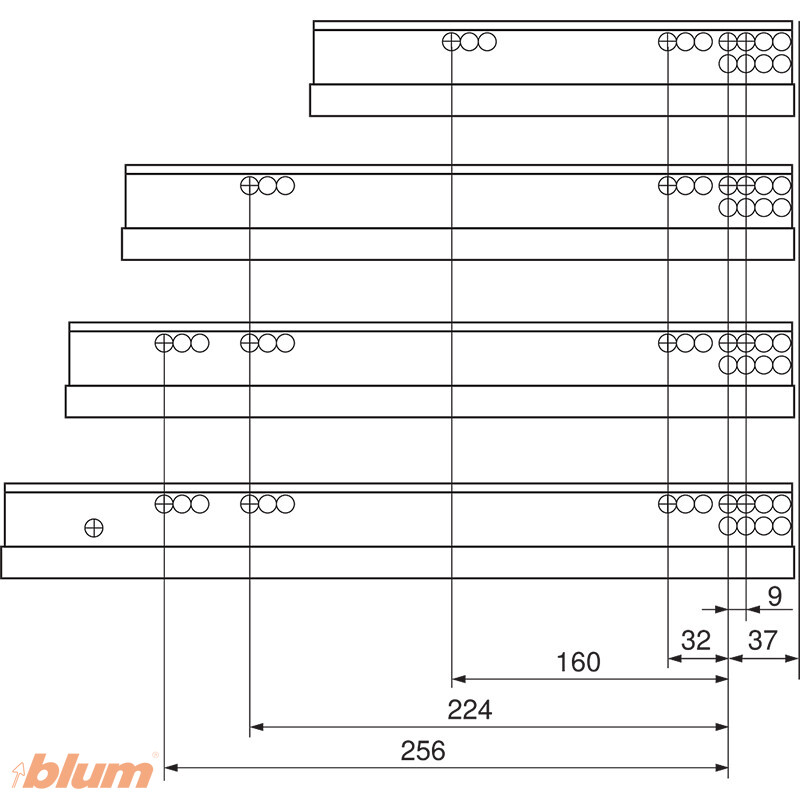

- Lišty priskrutkujte na bočnice korpusu.
- Zásuvku narežte podľa vzorca: svetlá šírka korpusu mínus 42 mm plus 2× hrúbka bočnice zásuvky.
- Čelné príchyty T51.7601 osaďte na spodok zásuvky pri čele.
- Zásuvku nasaďte na lišty.
- Nastavte výšku na lište a bočnú polohu na príchyte.
Časté otázky (FAQ)
- Akú hĺbku korpusu potrebujem pre 450 mm? Aspoň 453 mm svetlej hĺbky, s bočnou stabilizáciou aspoň 465 mm.
- Je čelný príchyt súčasťou balenia? Nie. Čelný príchyt T51.7601 (ľavý + pravý) sa kupuje samostatne a je nevyhnutný.
- Aká je nosnosť? 40 kg.
- Kedy treba bočnú stabilizáciu? Výrobca ju odporúča pri skrinkách širokých od 900 mm.
- Dá sa zásuvka otvárať zatlačením? Áno, po doplnení jednotky TIP-ON BLUMOTION a synchronizačnej tyče.
- Ako vypočítam šírku zásuvky? Svetlá šírka korpusu mínus 42 mm plus dvojnásobok hrúbky bočnice zásuvky.
Technické parametre:
| Parameter | Hodnota |
|---|---|
| Typ | Skrytý plnovýsuv |
| Obj. číslo | 760H4500S |
| Rad | MOVENTO 760H |
| Dĺžka (menovitá) | 450 mm |
| Nosnosť | 40 kg |
| Tlmenie | BLUMOTION S (integrované) |
| Materiál | Oceľ |
| Nastavenie výšky | až +3 mm na lište |
| Bočné nastavenie | ±1,5 mm na čelnom príchyte |
| Min. svetlá hĺbka korpusu | 453 mm (s bočnou stabilizáciou 465 mm) |
| Škára medzi čelami | 0 mm (s TIP-ON BLUMOTION 2,5 mm) |
Poznámka:
- Súčasťou balenia je: 1 pár líšt MOVENTO 760H4500S.
- NIE je súčasťou balenia: čelný príchyt T51.7601 (ľavý + pravý), hĺbkové nastavenie 298.7600, bočná stabilizácia, synchronizačná tyč, jednotka TIP-ON BLUMOTION.
- Dôležité upozornenia: bez čelného príchytu výsuv nefunguje. So SERVO-DRIVE a vloženými čelami je hĺbkové nastavenie povinné.
- Praktické tipy pre stolárov: pri skrinke pod drezom zvážte kratší výsuv, aby za zásuvkou zostalo miesto na sifón. Tolerancia šírky zásuvky je len +0/–1,5 mm, preto rozmery kontrolujte ešte pred zlepením zásuvky.
Ideálne použitie:
MOVENTO 760H4500S je praktická dĺžka pre kuchynské zásuvky, ktoré nemusia využiť celú hĺbku korpusu, alebo pre skrinky s menšou hĺbkou. Tlmenie BLUMOTION S a synchronizovaný chod zabezpečia tichý a plynulý pohyb pri zaťažení do 40 kg.
Hodí sa aj do šatníkov, komôd a pracovní, kde sa kladie dôraz na kvalitný chod drevených zásuviek.
