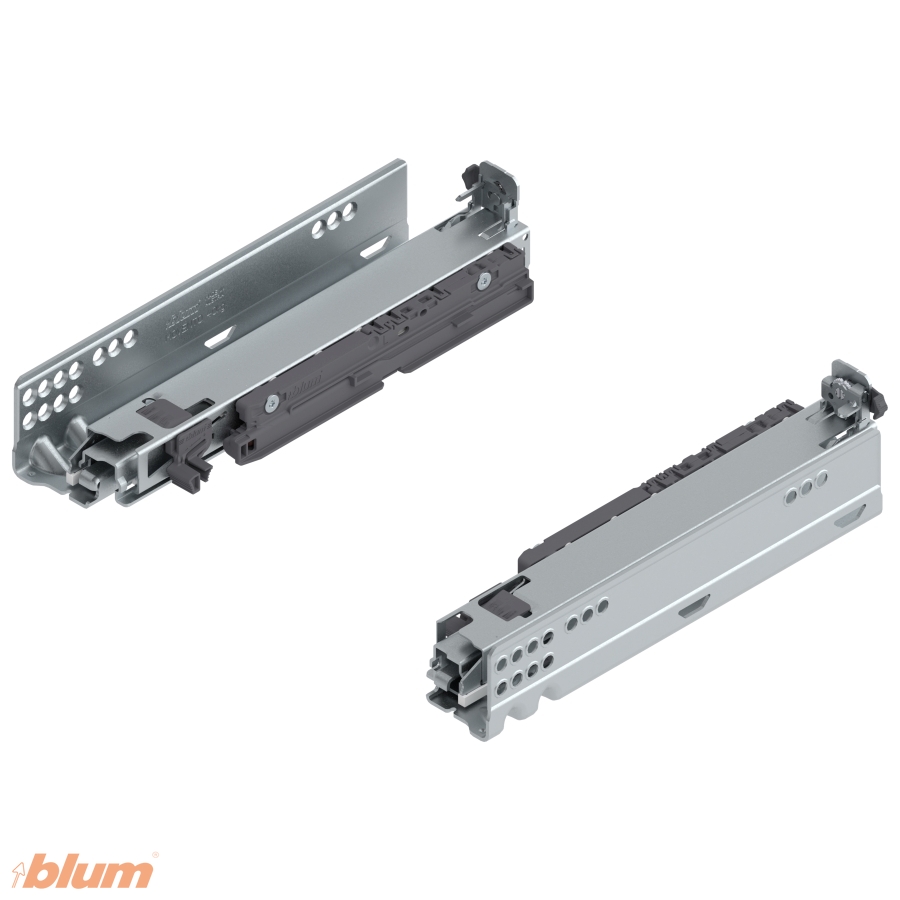

Skrytý plnovýsuv MOVENTO 760H2500S s dĺžkou 250 mm je najkratšia dĺžka v rade MOVENTO. Unesie 40 kg a má integrované tlmené dovieranie BLUMOTION S. Zásuvka sa vysunie po celej dĺžke, vedenie je pod dnom a chod je synchronizovaný, ľahký a tichý. Vďaka krátkej dĺžke sa výsuv zmestí aj do plytkých korpusov so svetlou hĺbkou od 253 mm. Je určený pre stolárov, ktorí robia drevené zásuvky do nízkych a plytkých skriniek, nadstavcov či nábytku na mieru.
Pre koho je tento výsuv určený
- Plytké korpusy a nadstavce so svetlou hĺbkou od 253 mm.
- Nábytok na mieru: nočné stolíky, komody, TV stolíky, kúpeľňové skrinky.
- Drevené zásuvky, ktoré majú mať kvalitný tlmený chod aj v malej hĺbke.
Kľúčové vlastnosti
- Plný výsuv aj pri krátkej dĺžke 250 mm.
- Tlmené dovieranie BLUMOTION S.
- Nosnosť 40 kg.
- Synchronizovaný, stabilný chod s minimálnym poklesom.
- Výška sa nastavuje na lište (až +3 mm), bok na čelnom príchyte (±1,5 mm).
- Dá sa doplniť o otváranie TIP-ON BLUMOTION.
Z čoho sa balenie skladá
| Komponent | Počet |
|---|---|
| Lišta výsuvu MOVENTO 760H2500S (ľavá + pravá) | 1 pár |
Čo potrebujete dokúpiť
Tieto diely NIE sú súčasťou balenia:
- Čelný príchyt T51.7601 (ľavý + pravý): povinný.
- Hĺbkové nastavenie 298.7600: pri vložených čelách.
- Synchronizačnú tyč a jednotku TIP-ON BLUMOTION: pre bezúchytkové zásuvky.
Porovnanie dĺžok MOVENTO 760H
| Obj. číslo | Dĺžka | Min. svetlá hĺbka korpusu |
|---|---|---|
| 760H2500S (tento) | 250 mm | 253 mm |
| 760H3500S | 350 mm | 353 mm |
Rad MOVENTO sa vyrába v dĺžkach od 250 do 750 mm. Nosnejší rad 766H unesie 60 kg.
Montáž
- Overte svetlú hĺbku korpusu: aspoň 253 mm, s bočnou stabilizáciou aspoň 265 mm.
- Priskrutkujte lišty na bočnice korpusu.
- Šírku zásuvky vypočítajte ako svetlú šírku korpusu mínus 42 mm plus 2× hrúbka bočnice zásuvky.
- Na spodok zásuvky osaďte čelné príchyty T51.7601.
- Zásuvku nasaďte na lišty a nechajte ju zacvaknúť.
- Výšku dolaďte na lište, bočnú polohu na príchyte.
Časté otázky (FAQ)
- Aký plytký môže byť korpus? Svetlá hĺbka musí byť aspoň 253 mm, s bočnou stabilizáciou aspoň 265 mm.
- Je 250 mm aj plný výsuv? Áno, zásuvka sa vysunie po celej dĺžke.
- Treba dokúpiť čelný príchyt? Áno, čelný príchyt T51.7601 (ľavý + pravý) nie je v balení a je povinný.
- Koľko výsuv unesie? 40 kg.
- Dá sa otvárať bez úchytky? Áno, po doplnení jednotky TIP-ON BLUMOTION. Škára medzi čelami je potom 2,5 mm.
- Ako sa nastavuje čelo? Výška až +3 mm na lište, bočne ±1,5 mm na čelnom príchyte.
Technické parametre:
| Parameter | Hodnota |
|---|---|
| Typ | Skrytý plnovýsuv |
| Obj. číslo | 760H2500S |
| Rad | MOVENTO 760H |
| Dĺžka (menovitá) | 250 mm |
| Nosnosť | 40 kg |
| Tlmenie | BLUMOTION S (integrované) |
| Materiál | Oceľ |
| Nastavenie výšky | až +3 mm na lište |
| Bočné nastavenie | ±1,5 mm na čelnom príchyte |
| Min. svetlá hĺbka korpusu | 253 mm (s bočnou stabilizáciou 265 mm) |
| Škára medzi čelami | 0 mm (s TIP-ON BLUMOTION 2,5 mm) |
Poznámka:
- Súčasťou balenia je: 1 pár líšt MOVENTO 760H2500S.
- NIE je súčasťou balenia: čelný príchyt T51.7601 (ľavý + pravý), hĺbkové nastavenie 298.7600, bočná stabilizácia, synchronizačná tyč, jednotka TIP-ON BLUMOTION.
- Dôležité upozornenia: výsuv nefunguje bez čelného príchytu T51.7601. Pri kombinácii so SERVO-DRIVE a vloženými čelami je hĺbkové nastavenie povinné.
- Praktické tipy pre stolárov: pri plytkých korpusoch zmerajte svetlú hĺbku až po osadení zadnej steny, rozhodujú milimetre. Šírku zásuvky počítajte podľa vzorca výrobcu ešte pred formátovaním dielcov.
Ideálne použitie:
MOVENTO 760H2500S je vhodný tam, kde nie je miesto na dlhší výsuv: v nočných stolíkoch, komodách, nadstavcoch alebo plytkých kúpeľňových skrinkách. Aj pri krátkej dĺžke ponúka plný výsuv, nosnosť 40 kg a tiché dovieranie BLUMOTION S.
Krátke zásuvky tak majú rovnaký komfort chodu ako hlboké kuchynské zásuvky s výsuvmi MOVENTO.
