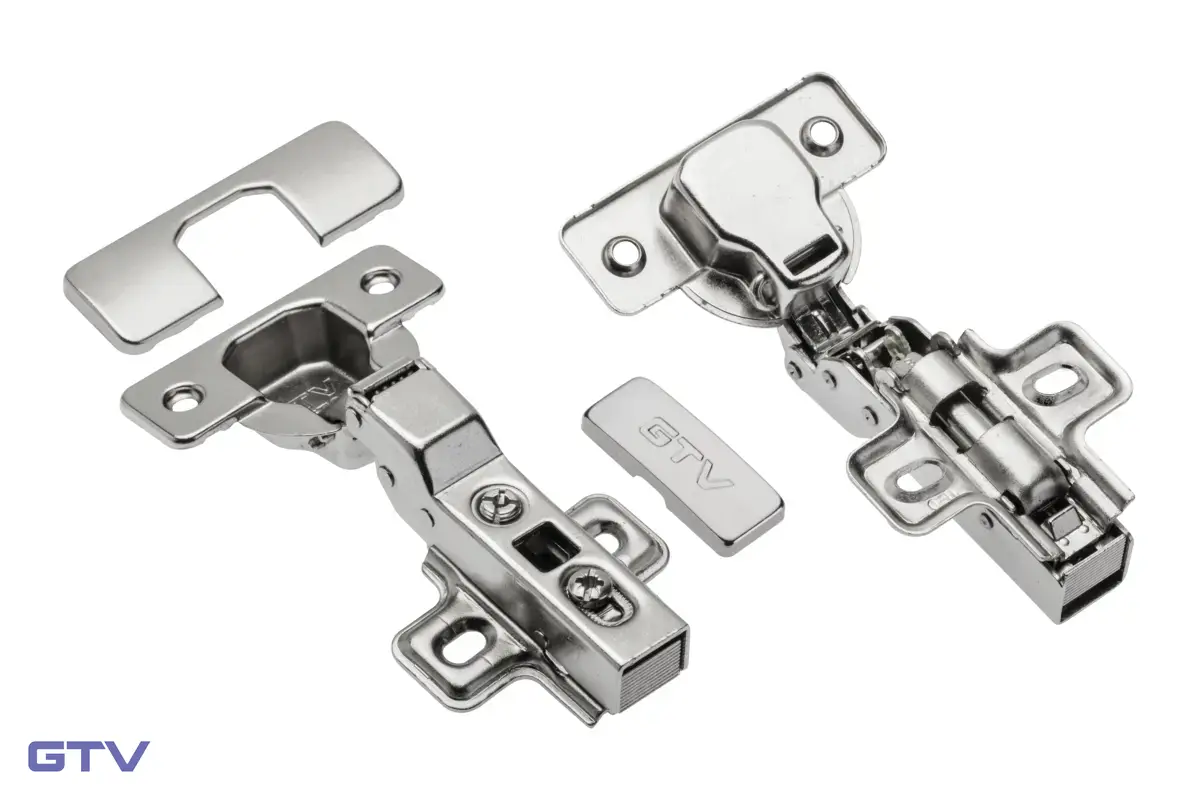

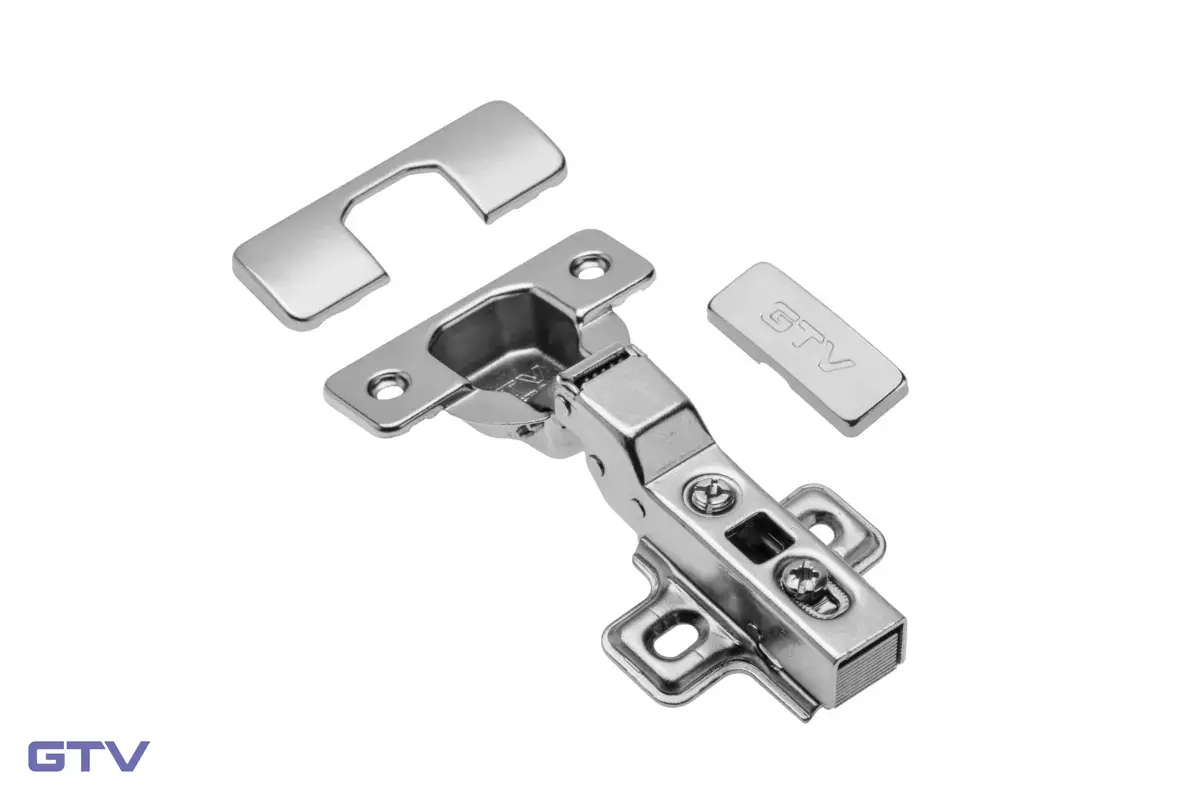

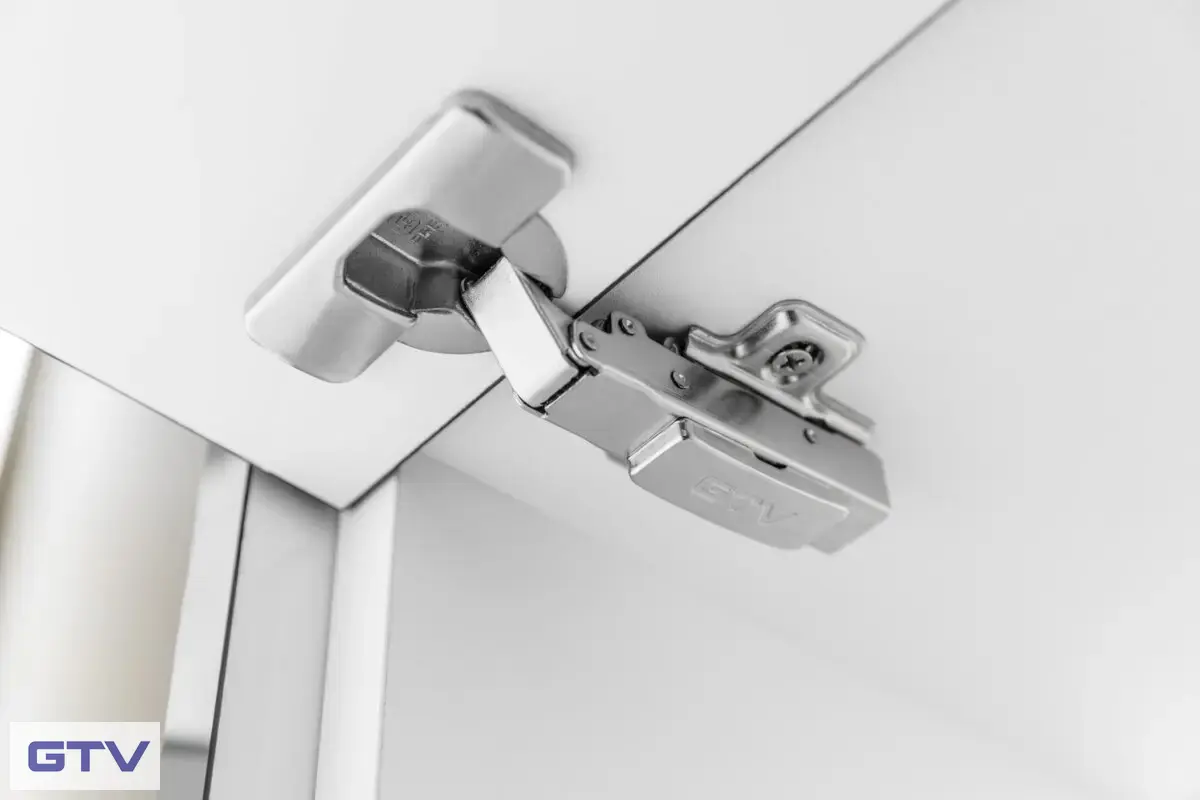

Polonaložený miskový záves s uhlom otvorenia 102° je hydraulický záves s integrovaným tlmením (soft-close) a montážnou platničkou s excentrom pre presné nastavenie polohy dvierok. Záves využíva systém Clip-on — nacvakávacie pripojenie závesu na platničku bez potreby náradia, čo výrazne urýchľuje montáž a umožňuje jednoduché zloženie dvierok.
Polonaložený záves — kedy ho použiť:
Polonaložený záves sa používa v situáciách, kde dve dvierka zdieľajú jednu spoločnú bočnicu (medzistenu):
- Dvierka čiastočne prekrývajú bočnicu — každé z dvoch susedných dvierok presahuje cez spoločnú bočnicu približne o polovicu jej hrúbky
- Rameno závesu je mierne ohnuté — na rozdiel od rovného ramena nalženého závesu, polonaložený má koleno, ktoré kompenzuje menší presah
- Typické použitie — kuchynské linky s jednoduchými medzistenami, skrine so stredovou priečkou, dvojdverové skrinky
Integrované hydraulické tlmenie (soft-close):
Záves má vstavaný hydraulický piest priamo v ramienku závesu, ktorý zabezpečuje:
- Tiché zatvorenie — dvierka sa v poslednej fáze automaticky spomalia a jemne dotvoria bez bouchnutia
- Bez externého tlmiča — tlmenie je integrované, nie je potrebný žiadny doplnkový komponent
- Plynulý chod — hydraulický mechanizmus zabezpečuje rovnomerné brzdenie po celej dráhe dotvorenia
- Ochrana nábytku — mäkký dojazd chráni korpus, dvierka aj obsah skrinky
Excentrická montážna platnička — jednoduché nastavenie:
Platnička s excentrom umožňuje presné nastavenie polohy dvierok po montáži:
- Bočné nastavenie — vyrovnanie medzery medzi dvierkami posúvaním závesu na platničke
- Hĺbkové nastavenie — nastavenie vzdialenosti dvierok od bočnice skrutkou na ramienku
- Výškové nastavenie — pomocou oválnych otvorov v platničke
- Excentrické nastavenie — otáčaním excentra na platničke presne nastavíte pozíciu bez nutnosti uvoľňovania skrutiek
Systém Clip-on — montáž bez náradia:
- Nasadenie — záves sa jednoducho nacvakne na predmontovanú platničku — stačí zatlačiť
- Demontáž — uvoľňovacou páčkou sa záves odopne z platničky — dvierka sa zložia za sekundu
- Opakovaná montáž — dvierka možno kedykoľvek zložiť a nasadiť späť bez straty nastavenia
Certifikácia 80 000 cyklov:
Záves je certifikovaný na 80 000 otváracích a zatváracích cyklov, čo pri bežnom používaní (10× denne) predstavuje cca 22 rokov bezporuchovej prevádzky.
Porovnanie typov závesov podľa uloženia dvierok:
| Typ závesu | Rameno | Presah dvierok | Použitie |
|---|---|---|---|
| Naložený | Rovné | Dvierka prekrývajú celú bočnicu | Krajné skrinky |
| Polonaložený | Ohnuté (koleno) | Dvierka prekrývajú polovicu bočnice | Spoločná medzistena |
| Vložený | Výrazne ohnuté | Dvierka sú zapustené do korpusu | Špeciálne aplikácie |
Technické parametre:
| Parameter | Hodnota |
|---|---|
| Typ | Miskový záves, polonaložený |
| Uhol otvorenia | 102° |
| Tlmenie | Integrované hydraulické (soft-close) |
| Montážny systém | Clip-on (nacvakávací) |
| Platnička | S excentrom |
| Miska | Ø 35 mm, na skrutky |
| Rozteč vŕtania misky | 52 mm |
| Materiál | Oceľ |
| Povrchová úprava | Poniklovaný (nikel) |
| Nastavenie | Trojrozmerné (bočné, hĺbkové, výškové) |
| Životnosť | 80 000 cyklov |
| Krytky | Áno (miska + rameno) |
| Balenie | 1 ks (záves + platnička s excentrom + krytky) |
Poznámka: Záves sa predáva samostatne (1 ks) vrátane montážnej platničky s excentrom a krytiek. Pre jedny dvierka sú štandardne potrebné 2 závesy — pri väčších alebo ťažších dvierkach (výška nad 1 000 mm alebo hmotnosť nad 8 kg) odporúčame 3–4 závesy. Otvor pre misku závesu v dvierkach musí mať priemer Ø 35 mm a hĺbku 12–13 mm s roztečou 52 mm od hrany dvierok (štandardné eurózávesové vŕtanie). Polonaložený záves je určený výhradne pre dvierka na spoločnej medzistene — ak dvierka prekrývajú celú bočnicu, použite naložený záves; ak sú zapustené, použite vložený záves.
Ideálne použitie: Kuchynské skrinky so spoločnou medzistenu medzi dvierkami, dvojdverové komody, šatníkové skrine s viacerými dvierkami na jednej priečke, kúpeľňové skrinky, kancelársky nábytok a všade tam, kde dve susedné dvierka zdieľajú jednu bočnicu — polonaložený záves s tlmením a Clip-on montážou zabezpečí tiché zatvorenie, presné nastavenie a jednoduchú montáž s overenou životnosťou 80 000 cyklov.
