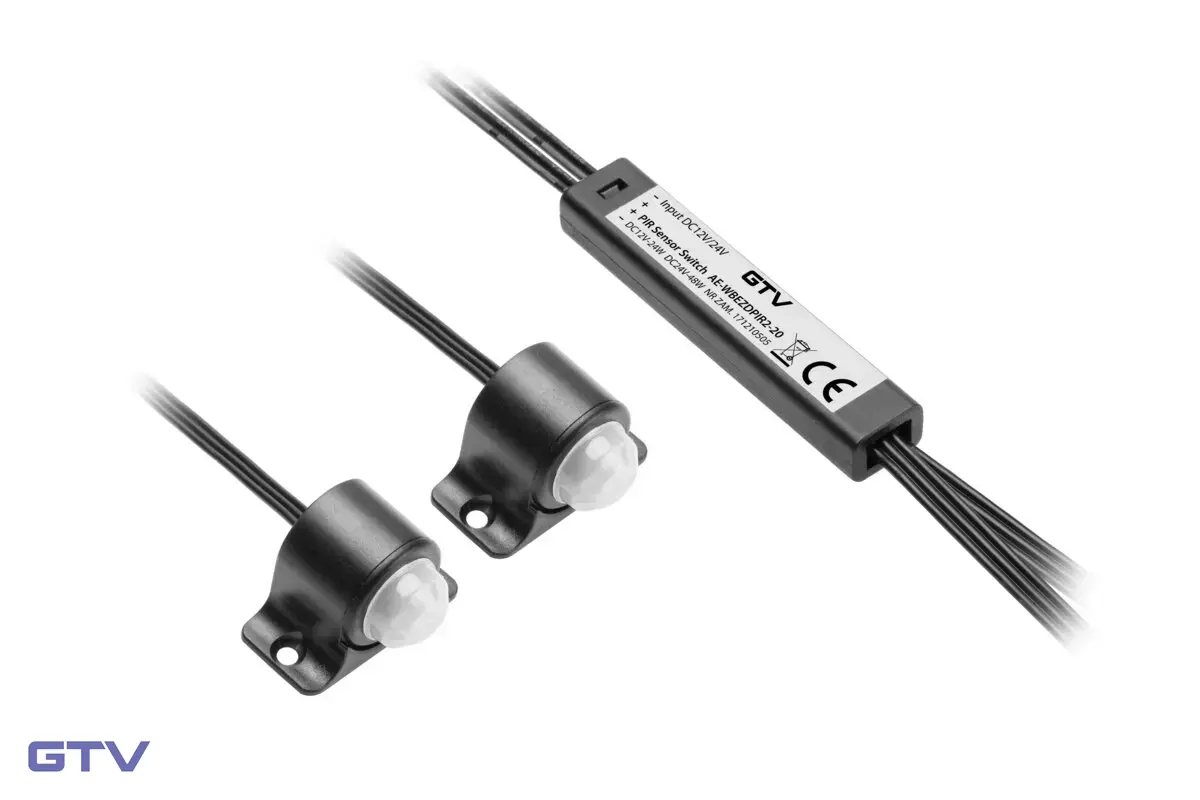

PIR bezkontaktný spínač s dvoma pohybovými senzormi pre LED osvetlenie 12/24V DC v čiernom prevedení je plne automatický spínač, ktorý sám rozsvieti a zhasne osvetlenie vo vnútri skrinky, šatníka alebo komody bez akéhokoľvek dotyku alebo mávnutia. Dva malé PIR senzory reagujú na zmenu teploty v okolí — keď otvoríte dvierka skrinky a vaše telo (teplejšie ako okolie) sa dostane do zorného poľa senzora, svetlo sa automaticky rozsvieti. Po zatvorení dvierok alebo po odchode od skrinky svetlo automaticky zhasne po cca 45 sekundách.

PIR technológia — ako to funguje:

PIR (Passive Infrared) senzor je pasívny infračervený detektor, ktorý reaguje na tepelné žiarenie ľudského tela:

• Otvoríte dvierka — vaše telo (36–37 °C) sa objaví v zornom poli senzora, ktorý zaregistruje teplotnú zmenu oproti chladnejšiemu prostrediu vo vnútri skrinky
• Svetlo sa rozsvieti — automaticky, okamžite, bez dotyku
• Používate skrinku — kým ste v dosahu senzora, svetlo svieti
• Odídete / zatvoríte dvierka — senzor prestane detekovať tepelný zdroj
• Svetlo zhasne po cca 45 s — bezpečnostný interval zabezpečuje, že svetlo nezhasne predčasne, kým sa ešte pohybujete v blízkosti

Dva senzory — pokrytie celého vnútra:

Spínač je vybavený dvoma samostatnými PIR senzormi:

• Väčšie pokrytie — dva senzory pokrývajú väčší zorný uhol a väčšiu plochu vnútra skrinky
• Dvoje dvierok — pri dvojdverových skriniach a šatníkoch môžete umiestniť jeden senzor ku každým dvierkam
• Posuvné dvere — jeden senzor na ľavú stranu, druhý na pravú stranu posuvného šatníka
• Možnosť odpojenia jedného senzora — ak potrebujete iba jeden senzor, druhý jednoducho odpojíte odpojením mini AMP konektora — žiadne strihanie káblov

Detekčný dosah 2 m:

Každý senzor má detekčný dosah cca 2 metre:

• Dostatočný pre väčšinu skriniek — senzor spoľahlivo zareaguje na osobu stojcu pred otvorenou skrinkou
• Šatníkové skrine — dosah 2 m pokrýva celú šírku aj väčšieho šatníka
• Vstavaná montáž — senzory sú určené na montáž vnútri skriniek, kde reagujú na osobu po otvorení dvierok

Montáž senzorov:

Senzory sa montujú vnútri skrinky dvoma spôsobmi:

• Na platničku (povrchová montáž) — senzor sa priskrutkuje alebo prilepí na vnútorný povrch skrinky
• Do otvoru Ø 15 mm (zapustená montáž) — po odstránení montážneho držiaka sa senzor zasunie do predvŕtaného otvoru Ø 15 mm — diskrétnejšie riešenie

Prečo PIR spínač do skrinky:

• Úplná automatizácia — nemusíte nič stláčať, nič mávať, nič hľadať — svetlo sa rozsvieti samo
• Komfort — otvoríte šatník a okamžite vidíte celý obsah
• Bezpečnosť — žiadne tápanie po tme vo vnútri skrinky
• Úspora energie — svetlo zhasne automaticky, nemôžete ho zabudnúť vypnúť
• Wow efekt — automatické osvetlenie pôsobí luxusne a sofistikovane

Mini AMP konektory — jednoduché zapojenie:

Spínač je vybavený mini AMP konektormi:

• Zapojenie zasunutím — bez spájkovania, bez skrutkovania
• Odpojenie senzora — jeden senzor odpojíte jednoducho vytiahnutím mini AMP konektora
• Kompatibilita — mini AMP konektory sú štandardom v systéme GTV LED osvetlenia
• Kábel 2 m — dostatočná dĺžka pre vedenie od spínača k transformátoru a svietidlu

Zapojenie v obvode:

Transformátor 12/24V → kábel → PIR SPÍNAČ → kábel → LED svietidlo

Dva PIR senzory sú pripojené k centrálnemu spínaciemu modulu mini AMP konektormi — ak ktorýkoľvek senzor zaregistruje pohyb, svetlo sa rozsvieti.

Duálne napájanie 12V / 24V:

Typické aplikácie:

• Vstavaný šatník — senzory na vnútornej strane stropu alebo bočníc, LED pásy pozdĺž celého šatníka
• Šatníkové skrine — senzor ku každým dvierom, LED svietidlo vo vnútri
• Kuchynské skrinky — automatické osvetlenie pri otvorení horných alebo spodných skriniek
• Predsieňové skrinky — svetlo vo vnútri skrinky na topánky alebo kabáty
• Komody a nočné stolíky — pri otvorení zásuvky alebo dvierok sa rozsvieti vnútorné osvetlenie
• Vitríny — automatické osvetlenie pri otvorení presklených dvierok

Technické parametre:

Poznámka: Spínač sa predáva ako kompletná sada — spínací modul, 2 PIR senzory a káble s mini AMP konektormi. Transformátor a LED svietidlá nie sú súčasťou balenia — objednávajú sa samostatne. Maximálne zaťaženie je 36W pri 12V alebo 72W pri 24V. Spínač je určený výhradne pre DC napätie — nepripájajte na 230V AC. PIR senzory reagujú na teplotnú zmenu — v prostredí s vysokou teplotou okolia (napr. v blízkosti rúry alebo vykurovacieho telesa) môže byť citlivosť znížená. Senzory sú určené na vnútornú montáž v nábytku — nie na vonkajšie použitie. Spínač nemá funkciu stmievania — ak potrebujete stmievanie, zvoľte dotykový stmievateľný spínač a PIR spínač v kombinácii. Dostupný aj v bielom prevedení.

Ideálne použitie: Automatické osvetlenie vstavaných šatníkov, šatníkových skríň, kuchynských skriniek, predsieňových skriniek, komôd, vitrín, nočných stolíkov a všade tam, kde chcete plne automatické osvetlenie, ktoré sa rozsvieti samo pri otvorení dvierok — PIR spínač s dvoma senzormi v čiernom prevedení je najkomfortnejšie riešenie pre vnútorné osvetlenie nábytku, kde nemusíte nič stláčať ani mávať — stačí otvoriť dvierka a svetlo sa postará o všetko samo.
