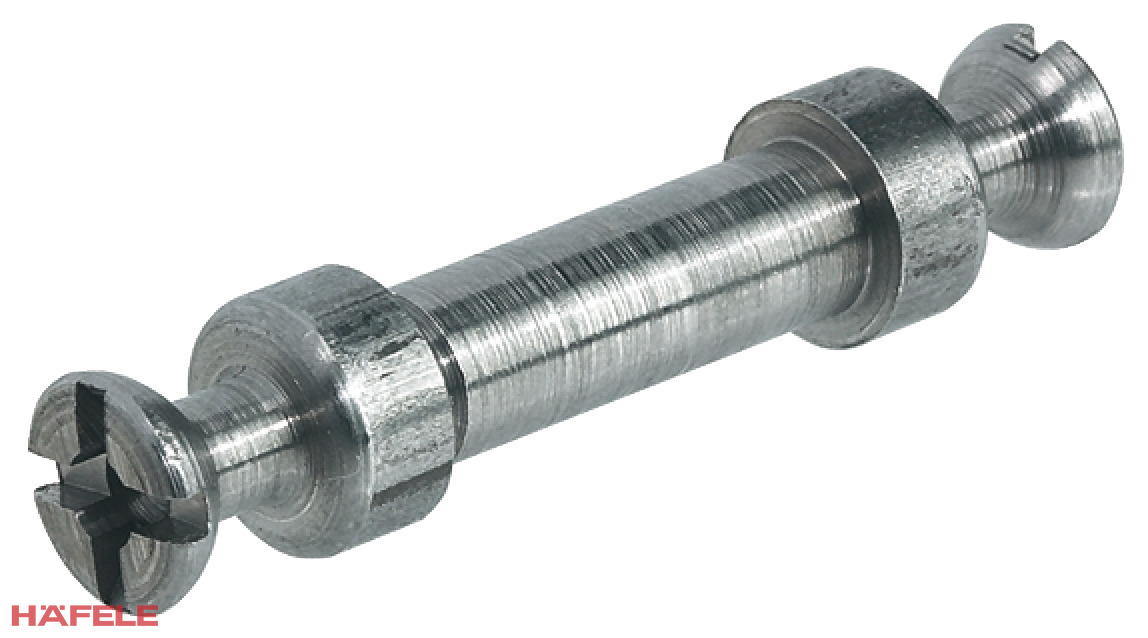

Dvojdielne obojstranné tiahlo slúži na spoj dvoch dielcov na jednom mieste strednej steny, z každej strany jeden. Oba diely sa z protiľahlých strán vložia do priechodného otvoru s priemerom 5 mm a navzájom sa zoskrutkujú. Z oboch strán steny potom vyčnieva hlava, ktorú zachytí spojovacie puzdro systému 20 v pripájanom dielci a spoj stiahne. Tiahlo je určené pre stredné steny hrúbky 16 až 22 mm. Zoskrutkovať ho môžete krížovým aj plochým skrutkovačom. Je z ocele bez povrchovej úpravy a je určené stolárom a výrobcom skríň, regálov a knižníc s deliacimi stenami.
Kde sa obojstranné tiahlo používa
- Police a dná pripájané z oboch strán strednej steny v rovnakej výške.
- Šatníkové skrine, regály a knižnice s deliacimi stenami.
- Rozoberateľné korpusy, ktoré sa skladajú až na mieste.
Kľúčové vlastnosti
- Dvojdielne tiahlo na zoskrutkovanie.
- Pre stredné steny hrúbky 16 až 22 mm.
- Otvor pre tiahlo s priemerom 5 mm.
- Drážka PZ2 aj pre plochý skrutkovač.
- Oceľ bez povrchovej úpravy.
- Spoj sa sťahuje spojovacími puzdrami systému 20.
Čo potrebujete dokúpiť
- Spojovacie puzdrá systému 20, 2 ks na jeden spoj: povinné.
- Krytky do otvoru Ø10 mm: voliteľné, ak spoj doťahujete zhora.
- Vŕtaciu šablónu pre spojky systému 20: voliteľná.
Porovnanie prevedení
| Prevedenie | Hrúbka strednej steny | Povrch |
|---|---|---|
| Dvojdielne obojstranné tiahlo (toto) | 16 až 22 mm | Bez úpravy |
| Dvojdielne obojstranné tiahlo | 16 až 22 mm | Pozinkované |
| Závitové puzdro a tiahlo pre obojstranný čap (samostatné diely) | Podľa výkresu výrobcu | Bez úpravy alebo pozinkované |
Montáž

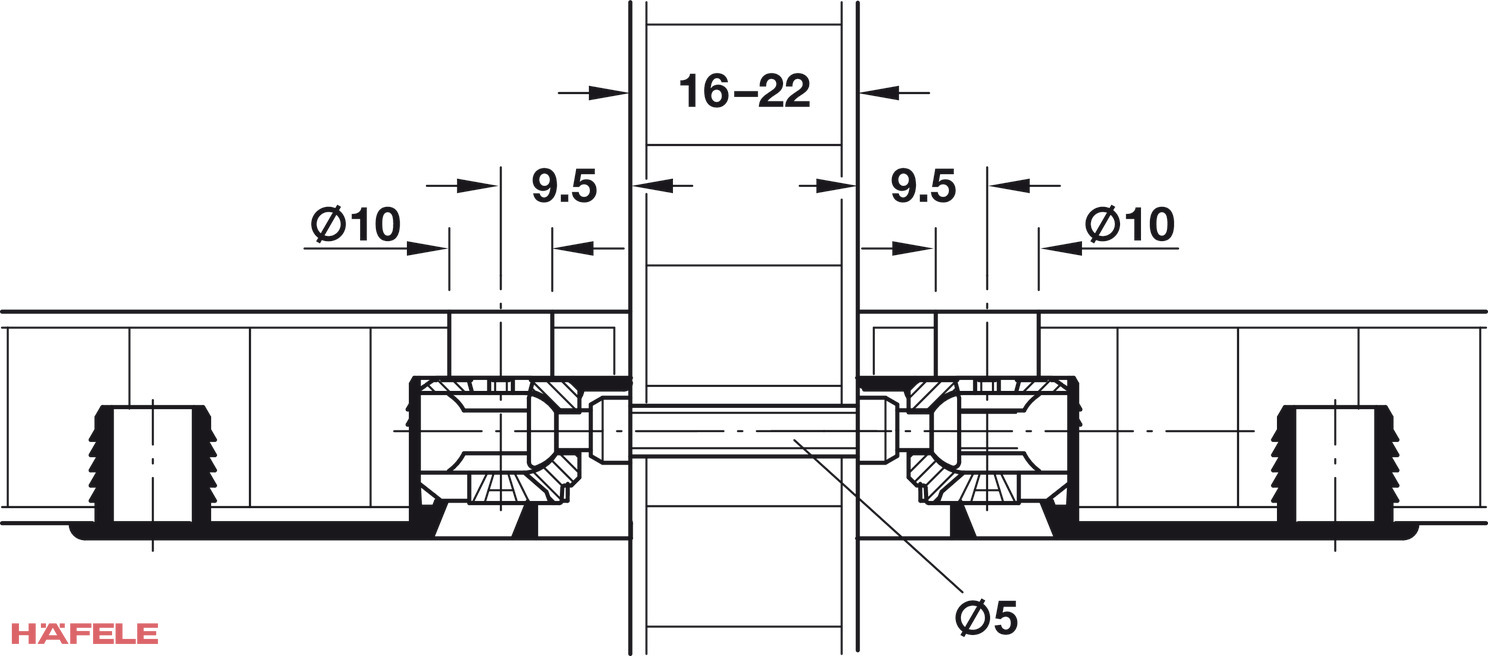

- Do strednej steny vyvŕtajte priechodný otvor Ø5 mm.
- Diely tiahla vložte z oboch strán a zoskrutkujte ich skrutkovačom PZ2 alebo plochým.
- Do oboch pripájaných dielcov osaďte spojovacie puzdrá systému 20.
- Dielce nasaďte na hlavy tiahla.
- Puzdrá doťahujte, kým sa spoj nestiahne.
- Ak chcete spoj doťahovať zhora, vyvŕtajte otvor Ø10 mm a zakryte ho krytkou.
Časté otázky (FAQ)
- Na aké hrúbky strednej steny je tiahlo? Na steny hrúbky 16 až 22 mm.
- Aký otvor treba vyvŕtať? Priechodný otvor s priemerom 5 mm.
- Ako sa diely spájajú? Zoskrutkujú sa k sebe, a to krížovým skrutkovačom PZ2 alebo plochým.
- Sú spojovacie puzdrá v balení? Nie, na každý spoj potrebujete 2 puzdrá systému 20.
- Dá sa spoj doťahovať zhora? Áno, ak zhora vyvŕtate otvor Ø10 mm, ktorý potom zakryjete krytkou.
- Z akého materiálu je tiahlo? Z ocele, bez povrchovej úpravy.

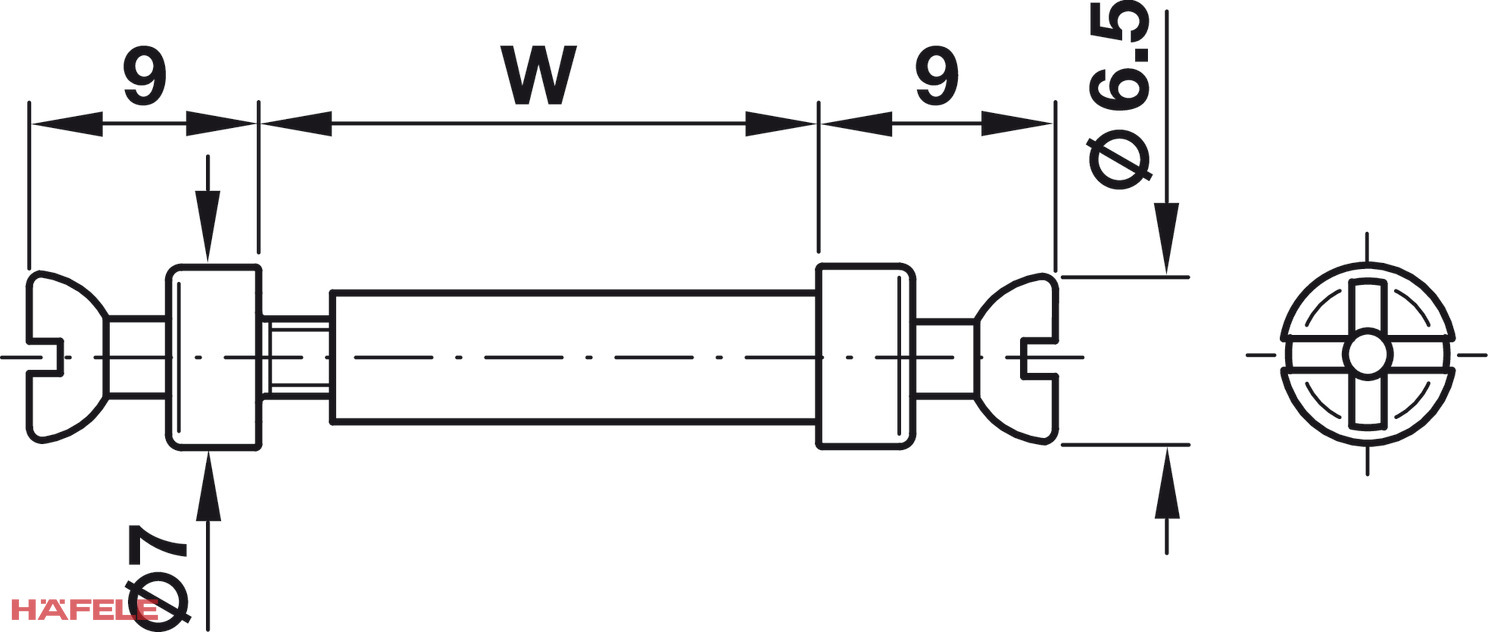

Technické parametre:
| Parameter | Hodnota |
|---|---|
| Typ | Dvojdielne obojstranné tiahlo |
| Systém | Nábytkové spojky systému 20 |
| Hrúbka strednej steny | 16 až 22 mm |
| Otvor pre tiahlo | 5 mm |
| Montáž | Zoskrutkovanie, stiahnutie spojovacími puzdrami |
| Drážka | PZ2 a plochá |
| Materiál | Oceľ |
| Povrch | Bez povrchovej úpravy |
Poznámka:
- Súčasťou balenia je: dvojdielne obojstranné tiahlo.
- NIE je súčasťou balenia: spojovacie puzdrá, krytky, vŕtacia šablóna.
- Dôležité upozornenia: tiahlo je určené pre stredné steny hrúbky 16 až 22 mm. Otvory v oboch pripájaných dielcoch musia ležať v jednej osi s otvorom v stene.
- Praktické tipy pre stolárov: diely zoskrutkujte tak, aby hlavy vyčnievali z oboch strán rovnako, spoj sa potom stiahne rovnomerne. Otvory v stene a dielcoch vŕtajte podľa jednej šablóny.
Ideálne použitie:
Obojstranné tiahlo je vhodné do skríň a regálov, kde deliaca stena nesie police alebo dná z oboch strán. Jeden otvor v stene nahradí dve samostatné spojky, dielce na oboch stranách sú v rovnakej výške a spoj zostáva rozoberateľný.
Rozsah hrúbok 16 až 22 mm pokrýva bežné nábytkové dosky vrátane 16, 18 a 19 mm.
