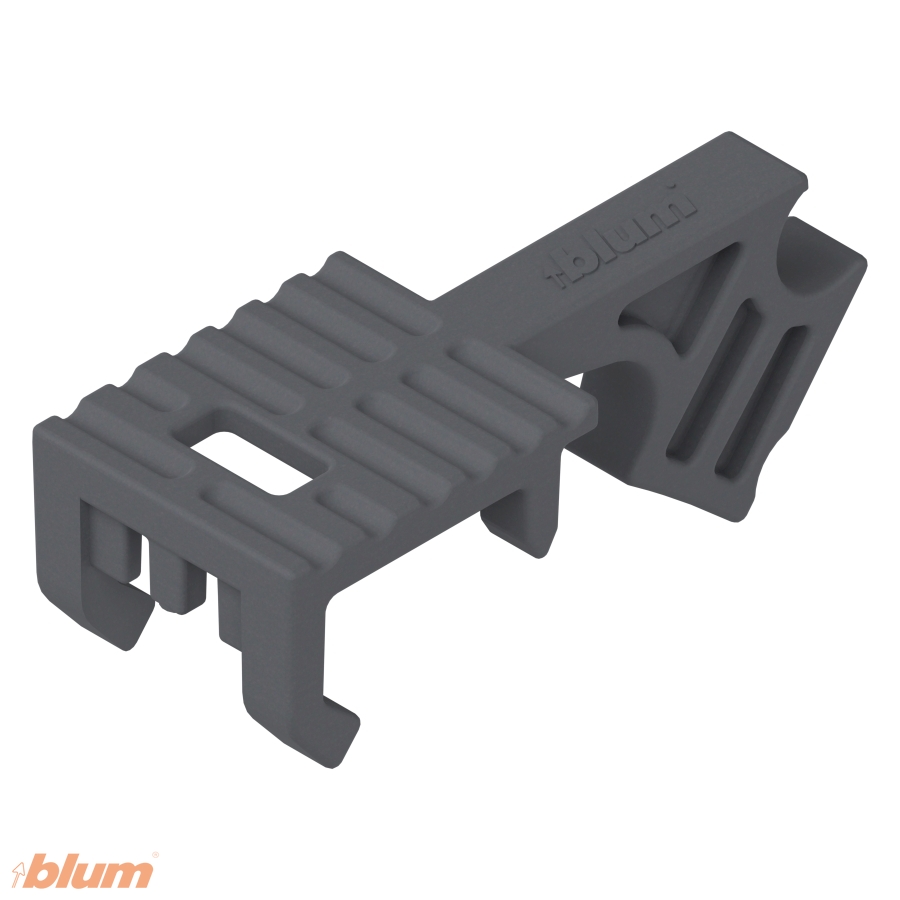

Obmedzovač uhla otvorenia pre AVENTOS HK-S, 75°. Je to plastová klipsa v prachovo sivej, ktorá sa nasadí na zdvíhací mechanizmus a zastaví čelo na 75° namiesto plného uhla otvorenia. Predáva sa po kusoch, na jeden výklop sa používajú 2 ks, teda jeden na každý mechanizmus.

Obmedzovač sa používa vtedy, keď otvorené čelo nemá kam ísť. Typicky ide o výklop pod šikmým stropom, pod poličkou, vedľa svietidla alebo v miestnosti, kde by plne otvorené čelo prekážalo v priechode.

Kedy obmedzovač potrebujete

Prečo tento obmedzovač

• Nastaví uhol na presných 75°, teda zastavenie je dané mechanicky a nie nastavením ťahu.
• Nasadzuje sa klipsou, bez vŕtania a bez demontáže mechanizmu z korpusu.
• Prachovo sivý plast, teda neutrálny odtieň, ktorý v korpuse nevyniká.
• Dá sa aj odobrať, takže ak sa zostava zmení, čelo sa vráti na plný uhol.
• Systémový diel AVENTOS, nie provizórny doraz z iného materiálu.
• Existuje aj verzia na 100°, ak je 75° zbytočne málo.

Varianty obmedzovača pre AVENTOS HK-S

Pri výbere vychádzajte z reálnej prekážky nad skrinkou, nie z toho, ako čelo vyzerá na výkrese. Rozdiel medzi 75° a 100° je v praxi veľký.

Pre koho je určený

• Kuchynské výklopné skrinky pod šikmým stropom alebo v podkroví.
• Horné skrinky, nad ktorými je svietidlo, polička alebo nadstavec.
• Výklopy nad priechodom, kde by otvorené čelo prekážalo.
• Dielne riešiace atypické zostavy, kde plný uhol otvorenia nie je použiteľný.
• Dodatočné doladenie už namontovanej zostavy, keď sa ukáže, že čelo niekam naráža.

Čo obsahuje balenie

Na jeden výklop sú potrebné 2 ks, teda po jednom na každý zdvíhací mechanizmus. Zdvíhací mechanizmus, montážne podložky ani čelné kovanie nie sú súčasťou balenia.

Montáž

1. Skontrolujte, že výklop je už namontovaný a čelo nastavené.
2. Obmedzovač nasaďte na zdvíhací mechanizmus podľa montážneho návodu k AVENTOS HK-S.
3. Rovnaký krok zopakujte na druhom mechanizme. Oba musia byť nasadené, inak sa čelo zastaví len na jednej strane a mechanizmy sa krútia.
4. Čelo pomaly otvorte a overte, že sa zastaví na 75° a že sa nikde neobtiera.
5. Ak je 75° priveľa alebo primálo, obmedzovač odoberte a nasaďte verziu na 100°, prípadne ho vynechajte.

Tip: obmedzovač nasadzujte vždy na oba mechanizmy súčasne, aj keď sa čelo zdanlivo zastaví už jedným. Jednostranné zastavenie prenáša celú silu plynových pružín do jedného bodu a po pár stovkách otvorení sa to prejaví na chode čela.

Časté otázky (FAQ)

Koľko kusov treba na jeden výklop?
Dva, teda po jednom na každý zdvíhací mechanizmus. Predáva sa po kusoch.

Na koľko stupňov obmedzí otvorenie?
Na 75°.

Existuje aj iný uhol?
Áno, verzia 20K7A41 obmedzuje otvorenie na 100°.

Dá sa obmedzovač neskôr odobrať?
Áno. Nasadzuje sa klipsou, takže sa dá odňať a čelo sa vráti na plný uhol otvorenia.

Treba pri montáži niečo vŕtať?
Nie. Obmedzovač sa nasadí na mechanizmus, bez vŕtania a bez demontáže z korpusu.

Pre aké kovanie je určený?
Pre AVENTOS HK-S, teda výklop na malé čelá. Pre ostatné rady AVENTOS sú samostatné diely.

Z čoho je vyrobený?
Z plastu, vo farbe prachovo sivá.

Je v balení zdvíhací mechanizmus?
Nie. V balení je len obmedzovač. Mechanizmus, podložky a čelné kovanie sa objednávajú samostatne.

Technické parametre

Ideálne použitie

Obmedzovač uhla je typický diel pre podkrovné a atypické kuchyne. Pri šikmom strope sa výklop často vojde na milimetre a pri plnom otvorení by sa čelo oprelo o konstrukciu, čo poškodí čelo aj mechanizmus. Zastavenie na 75° tento problém vyrieši jedným kusom za pár centov namiesto predelávania celej skrinky.

Druhá častá situácia je dodatočné doladenie. Pri návrhu sa prekážka nad skrinkou podcení a až pri montáži sa ukáže, že čelo naráža do svietidla alebo do nadstavca. Obmedzovač sa dá nasadiť na už hotový výklop bez demontáže, takže zásah trvá minúty. Práve preto sa vyplatí držať ho na sklade v oboch uhloch spolu s kovaním AVENTOS HK-S.
