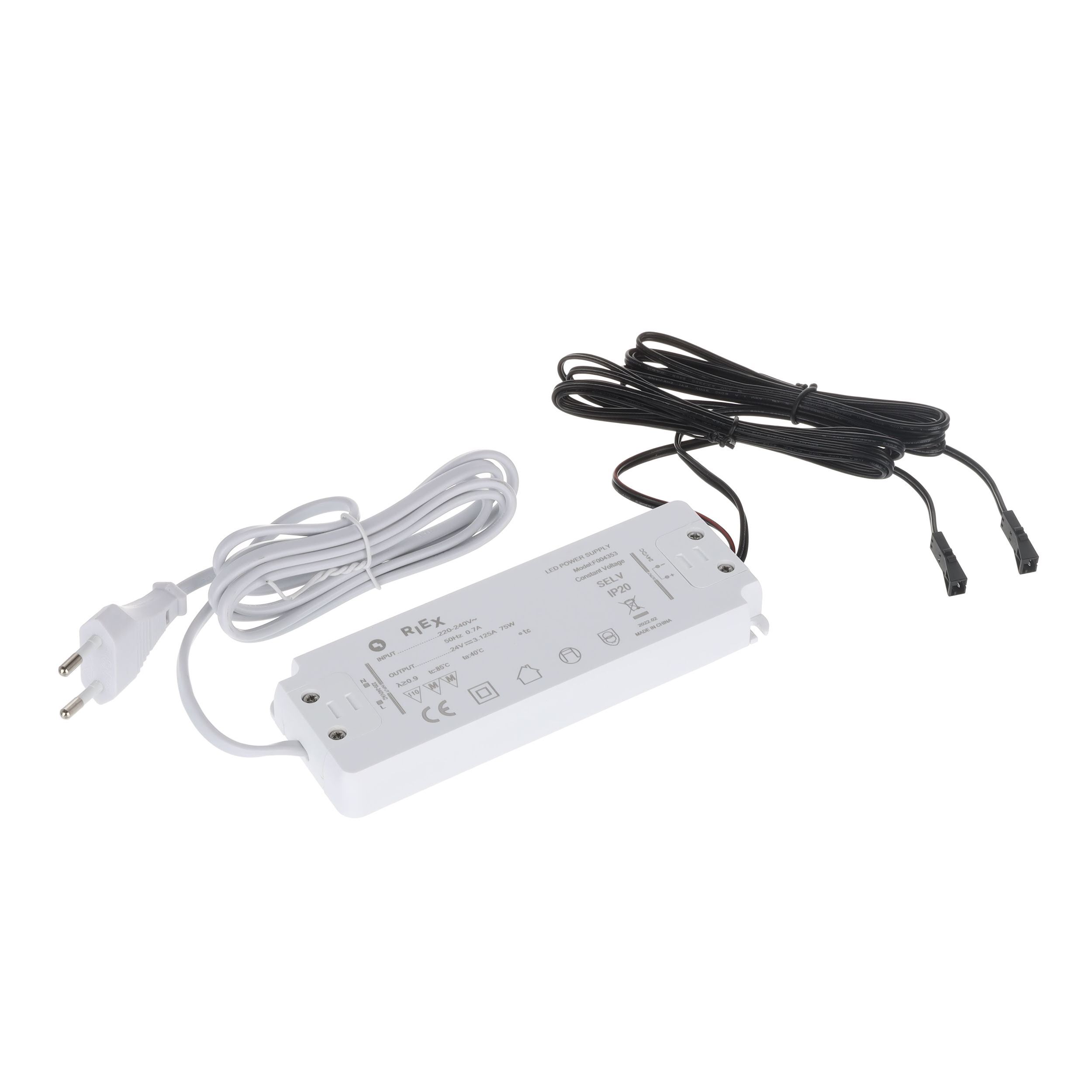

Napájací zdroj pre nábytkové LED osvetlenie s výstupom 24 V a výkonom 75 W. Transformuje sieťové napätie na bezpečné 24 V, ktoré potrebujú LED pásy. Výkonom sa zaraďuje medzi malé zdroje pre jednu skrinku a veľké zdroje pre celé zostavy, takže pokryje bežnú kuchynskú linku alebo šatníkovú skriňu.
Čo 75 W reálne pokryje
| Výkon pásu | Teoretická dĺžka na 75 W | Odporúčaná dĺžka s rezervou |
|---|---|---|
| 4,8 W/m | 15,6 m | približne 13 m |
| 7,2 W/m | 10,4 m | približne 8,5 m |
| 9,6 W/m | 7,8 m | približne 6,5 m |
| 14,4 W/m | 5,2 m | približne 4 m |
| 19,2 W/m | 3,9 m | približne 3 m |
Prepočítané na typické zostavy:
- osvetlenie pod hornými skrinkami v linke dlhej 3 až 4 m, páskom strednej hustoty, s rezervou na doplnenie
- šatníková skriňa s osvetlením po celej šírke a jednou až dvoma policami
- vitrína s troma presklenými úrovňami
- pracovný stôl a nadstavba s osvetlením plochy aj políc
Do výpočtu treba zahrnúť všetky pásy pripojené na jeden zdroj, nie len ten najdlhší.
Prečo nezaťažovať zdroj na plný výkon
Zdroj pracujúci na 100 % svojho výkonu sa viac zohrieva a jeho životnosť sa skracuje. Odporúča sa preto rezerva 15 až 20 %, čiže pri 75 W počítať s využitím približne 60 W.
Druhý dôvod je praktický. Osvetlenie sa v nábytku takmer vždy dopĺňa, napríklad o pás v zásuvke alebo v ďalšej skrinke. S rezervou nebudete pri doplnení meniť celý zdroj.
Jeden silnejší zdroj alebo dva slabšie
Pri väčších zostavách je to reálna voľba, nie detail:
| Jeden zdroj 75 W | Dva menšie zdroje | |
|---|---|---|
| Kabeláž | jeden prívod, kratšia instalácia | dva prívody, viac vedenia |
| Ovládanie | jeden vypínač pre celok | možnosť samostatného ovládania zón |
| Servis | jeden bod kontroly | pri poruche nezhasne celá zostava |
| Umiestnenie | jedno vetrané miesto | dva priestory na umiestnenie |
| Dlhé vedenia | pri vzdialených skrinkách väčší úbytok | zdroj bližšie k pásu |
Jeden zdroj 75 W je vhodnejší pri zostave, ktorá je fyzicky pohromade. Pri osvetlení v dvoch vzdialených častiach nábytku je lepšie rozdeliť ho na dva menšie zdroje bližšie k pásom.
Prečo 24 V
Pri rovnakom výkone tečie v 24 V systéme polovičný prúd ako pri 12 V. To znamená menší úbytok napätia na dlhších úsekoch, takže koniec pásu svieti rovnako ako začiatok, a možnosť dlhších nepretržitých úsekov z jedného prívodu.
Kam zdroj namontovať
- do suchého a vetraného priestoru, nie do uzavretej skrinky bez prístupu vzduchu
- prístupne pre servis
- mimo tepelných zdrojov, teda nie nad rúru alebo pri sporáku
- mimo priestoru s vlhkosťou, ak zdroj nie je určený do vlhkého prostredia
Zohrievanie pri prevádzke je normálne, zdroj však potrebuje priestor na odvod tepla.
Čo k zdroju potrebujete
| Položka | Poznámka |
|---|---|
| LED pás 24 V | napätie pásu musí zodpovedať zdroju |
| LED profil s krytkou a koncovkami | odvod tepla a ochrana pásu |
| Vypínač, senzor alebo stmievač | voliteľne |
| Rozbočovač alebo spojky | pri viacerých pásoch z jedného zdroja |
Pás na 12 V sa na tento zdroj pripojiť nedá.
Zapojenie
Pripojenie na sieťové napätie musí byť vykonané v súlade s platnými predpismi a odbornou osobou. Výstupné 24 V vedenie sa rozvádza vo vnútri nábytku, s dodržaním polarity pásov.
Časté otázky (FAQ)
Aký je výstup zdroja?
24 V stejnosmerné napätie, výkon 75 W.
Koľko metrov pásu zdroj utiahne?
Pri páse 9,6 W/m približne 6,5 m vrátane rezervy, pri 14,4 W/m približne 4 m.
Prečo počítať rezervu?
Zdroj na plnom zaťažení sa viac zohrieva a skracuje sa mu životnosť. Rezerva zároveň umožní osvetlenie neskôr doplniť.
Je 75 W dosť na kuchynskú linku?
Pri osvetlení pod hornými skrinkami v linke dlhej 3 až 4 m áno. Pri rozsiahlom osvetlení viacerých modulov a zásuviek je vhodnejší zdroj s vyšším výkonom.
Dá sa na jeden zdroj pripojiť viac pásov?
Áno, ak súčet ich príkonov nepresiahne výkon zdroja.
Môžem naň pripojiť 12 V pás?
Nie, napätie pásu musí zodpovedať zdroju.
Je lepší jeden zdroj alebo dva menšie?
Pri zostave pohromade jeden. Pri osvetlení vo dvoch vzdialených častiach nábytku dva, umiestnené bližšie k pásom.
Kam ho namontovať?
Do suchého a vetraného priestoru, prístupne pre servis, mimo tepelných zdrojov.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ | napájací zdroj pre LED osvetlenie |
| Výstupné napätie | 24 V DC |
| Výkon | 75 W |
| Napájanie | sieťové napätie 230 V |
| Určené pre | LED pásy 24 V |
| Odporúčané zaťaženie | do 80 až 85 % výkonu |
| Montáž | do suchého a vetraného priestoru nábytku |
Ideálne použitie
Osvetlenie pod hornými skrinkami v kuchynskej linke, šatníkové skrine, vitríny s viacerými úrovňami, pracovné stoly s nadstavbou, nábytok na mieru so stredne rozsiahlym LED osvetlením.
