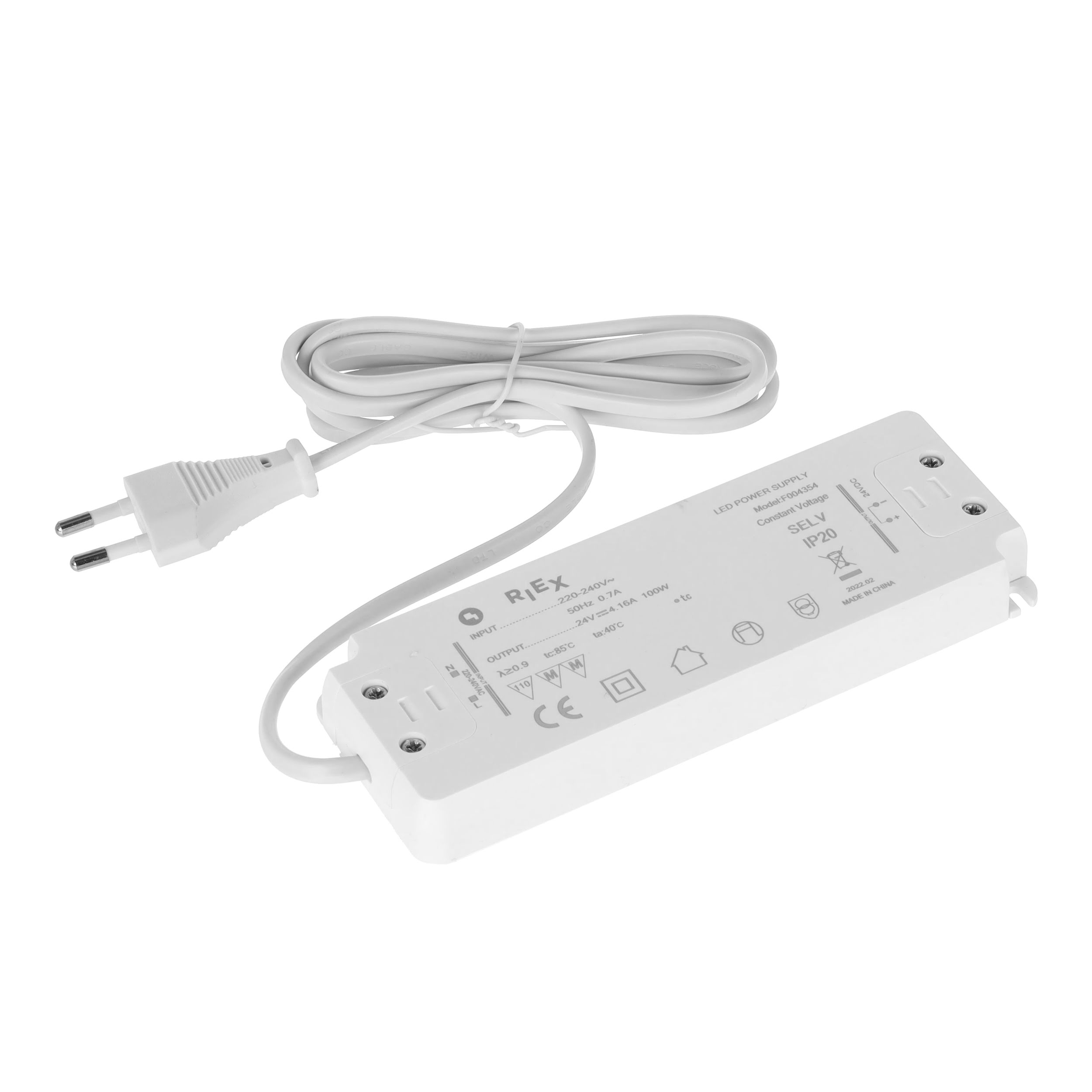

Napájací zdroj pre nábytkové LED osvetlenie s výstupným napätím 24 V a výkonom 100 W. Transformuje sieťové napätie na bezpečné 24 V, ktoré potrebujú LED pásy, a jeho výkon pokryje aj rozsiahlejšie osvetlenie celej kuchynskej linky alebo zostavy na mieru.

Načo je zdroj potrebný

LED pás sa nedá pripojiť priamo do siete. Potrebuje stabilizované stejnosmerné napätie, v tomto prípade 24 V DC. Zdroj zabezpečuje:

• transformáciu zo sieťového napätia na 24 V
• stabilný výstup, bez ktorého pás bliká, svieti nerovnomerne alebo sa poškodí
• oddelenie osvetlenia od siete, čiže bezpečné napätie vo vnútri nábytku

Ako vypočítať potrebný výkon

Toto je najčastejšia chyba pri objednávaní. Výkon zdroja sa počíta ako príkon pásu na meter krát počet metrov, plus rezerva:

Rezerva 15 až 20 % je dôležitá. Zdroj zaťažovaný na plný výkon sa viac zohrieva, čo skracuje jeho životnosť. Pri plánovaní je preto lepšie počítať s nižšou dĺžkou než teoretickou.

Do výpočtu treba zahrnúť všetky pásy pripojené na jeden zdroj, teda aj osvetlenie v inej skrinke, ak ide z toho istého zdroja.

Prečo 24 V a nie 12 V

Pri rovnakom výkone tečie v 24 V systéme polovičný prúd ako v 12 V systéme. Z toho vyplývajú dve praktické výhody:

• menší úbytok napätia na dlhších úsekoch, takže koniec pásu nesvieti slabšie než začiatok
• možnosť dlhších nepretržitých úsekov pásu z jedného prívodu

Pri kuchynskej linke s viacerými skrinkami a pri dlhých policových zostavách je to rozdiel, ktorý sa prejaví na rovnomernosti osvetlenia.

100 W v praxi

Výkon 100 W je určený pre väčšie instalácie, nie pre jednu skrinku:

• celá kuchynská linka s osvetlením pod hornými skrinkami aj v zásuvkách
• šatníkové skrine s osvetlením po celej dĺžke a vnútorným osvetlením políc
• vitríny a predajné zostavy s viacerými osvetlenými úrovňami
• kancelárske a zasadacie zostavy s osvetlením viacerých modulov
• zostavy, kde sa osvetlenie bude dopĺňať, takže rezerva výkonu zostane do budúcnosti

Pri jednej skrinke alebo krátkom úseku je 100 W predimenzované a vhodnejší je zdroj s nižším výkonom.

Kam zdroj namontovať

• do vetraného a suchého priestoru, nie do uzavretej skrinky bez prístupu vzduchu
• prístupne pre servis, nie zamurované za korpusom
• mimo priamej blízkosti tepelných zdrojov, teda nie nad rúru alebo k sporáku
• mimo priestoru so vlhkosťou, ak zdroj nie je určený do vlhkého prostredia

Zdroj sa pri prevádzke zohrieva, čo je normálne. Potrebuje však priestor, aby teplo mohlo odchádzať.

Čo k zdroju potrebujete

Pás určený na 12 V sa na tento zdroj pripojiť nedá. Napätie pásu a zdroja musí byť rovnaké.

Zapojenie

Pripojenie na sieťové napätie musí byť vykonané v súlade s platnými predpismi a odbornou osobou. Výstupná strana, teda 24 V vedenie k pásom, sa rozvádza vo vnútri nábytku, s dodržaním polarity pásov.

Časté otázky (FAQ)

Aký je výstup zdroja?
24 V stejnosmerné napätie, s výkonom 100 W.

Koľko metrov pásu zdroj utiahne?
Závisí od príkonu pásu. Pri páse 9,6 W/m je to približne 8,5 m vrátane rezervy, pri 14,4 W/m približne 5,5 m.

Prečo nezaťažiť zdroj na 100 %?
Pretože sa viac zohrieva a skracuje sa jeho životnosť. Odporúča sa rezerva 15 až 20 %.

Dá sa na jeden zdroj pripojiť viac pásov?
Áno, ak súčet ich príkonov nepresiahne výkon zdroja. Pri viacerých pásoch sa použije rozbočovač.

Môžem naň pripojiť 12 V pás?
Nie. Napätie pásu musí zodpovedať napätiu zdroja.

Kam zdroj namontovať?
Do suchého a vetraného priestoru, prístupne pre servis, mimo tepelných zdrojov.

Prečo 24 V a nie 12 V?
Pri 24 V tečie polovičný prúd, takže je menší úbytok napätia a dajú sa robiť dlhšie nepretržité úseky pásu.

Je vhodný pre jednu skrinku?
Pre jednu skrinku je 100 W predimenzované. Tento výkon je určený pre celé linky a väčšie zostavy.

Technické parametre

Ideálne použitie

Osvetlenie celej kuchynskej linky, šatníkové skrine s osvetlením po celej dĺžke, vitríny a predajné zostavy s viacerými úrovňami, kancelárske a zasadacie zostavy, nábytok na mieru s rozsiahlejším LED osvetlením.
