Zdroj sa nevyberá podľa dĺžky linky, ale podľa výkonu pásika. Dva pásiky rovnakej dĺžky môžu mať úplne iný príkon, takže tri metre jedného pásika zdroj ani nezaťažia, kým tri metre iného ho vyčerpajú.

Výpočet je jednoduchý: výkon pásika na metr vynásobený jeho dĺžkou, a k tomu rezerva. Zdroj, ktorý trvale pracuje na hranici svojho výkonu, sa prehrieva a jeho život sa skracuje, preto sa počíta s rezervou a nie na presné číslo.

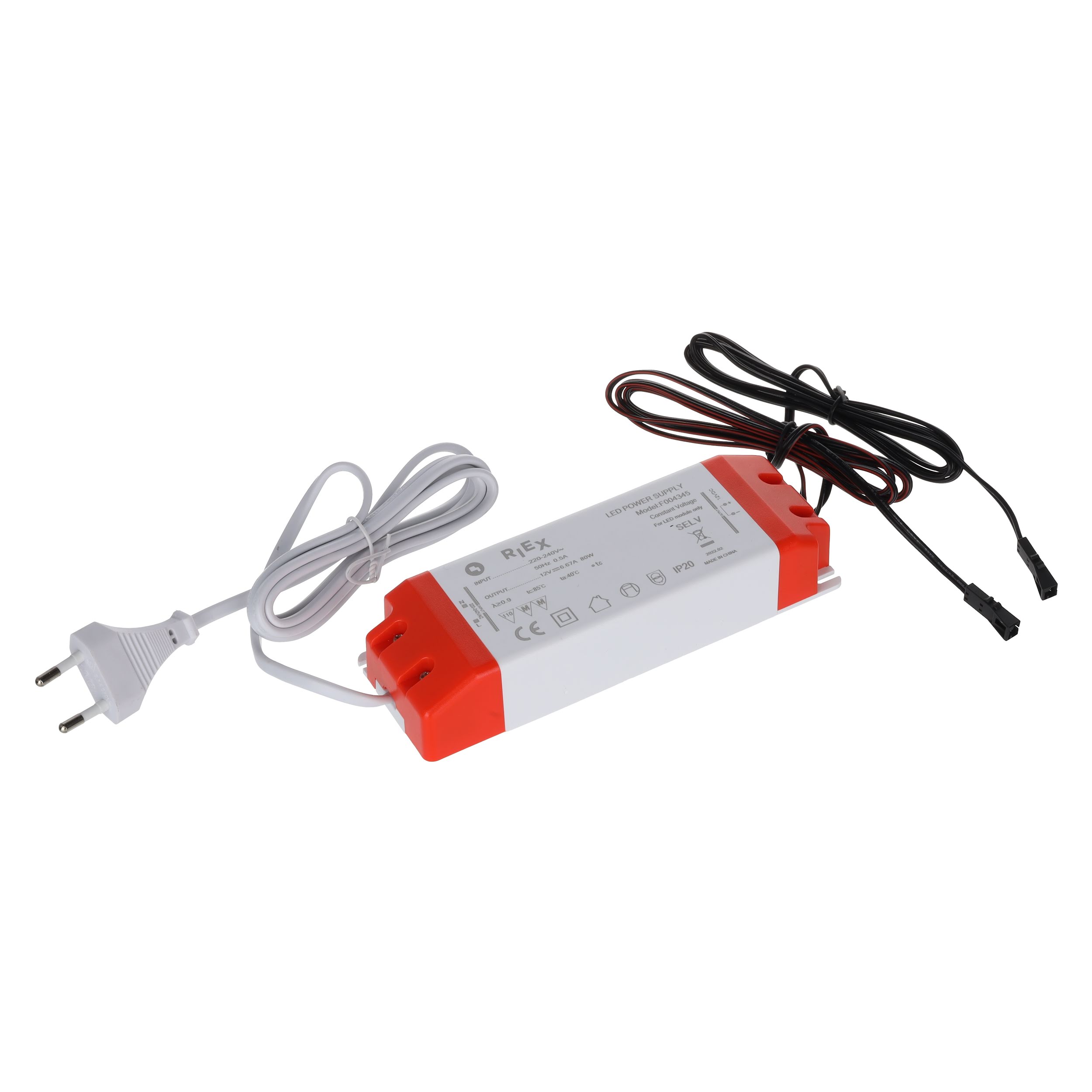

Osemdesiatwattový zdroj pri 12 V je v nábytkovom osvetlení dimenzovaný na väčšie zostavy: celú kuchynskú linku, osvetlenie viacerých políc v šatníku, pult alebo niekoľko úsekov profilu napojených na jeden zdroj.

Druhá vec, ktorá je pri tomto zdroji praktická, je spôsob pripojenia. Prívod má plochú vidlicu a dĺžku 1,5 m, takže zdroj sa dá zapojiť do zásuvky vo skrinke alebo za nábytkom bez elektrikára. Zároveň má svorkovnicu pod krytkami, takže sa dá pripojiť aj pevne, čo sa používa v zostavách, kde zásuvka nie je alebo kde má byť pripojenie skryté.

Výstup je zakončený MINI konektorom, čo je bežný konektor v nábytkovom LED systéme; pásiky a predlžovacie káble s rovnakým konektorom sa pripoja bez spájkovania.

Krytie IP20 znamená suchý interiér. Do vlhkých priestorov, do kúpeľňových zón so striekajúcou vodou ani do exteriéru tento zdroj nepatrí.

Kľúčové vlastnosti

• Výstupné napätie 12 V, výkon 80 W
• Výstup s MINI konektorom, pripojenie bez spájkovania
• Prívod 1,5 m s plochou vidlicou do zásuvky
• Svorkovnica pod krytkami pre pevné pripojenie
• Krytie IP20, pre suchý interiér
• Vhodný pre väčšie zostavy nábytkového osvetlenia

Ako vypočítať potrebný výkon

Uvedené hodnoty sú len príklad výpočtu. Skutočný výkon na metr nájdete na karte konkrétneho pásika a pri viacerých pásikoch na jednom zdroji sa ich príkony sčítajú.

Zásuvka alebo pevné pripojenie

Čo zdroj obmedzuje

Montáž

1. Spočítajte príkon všetkých pásikov, ktoré budú na zdroj pripojené, a overte, že je nižší než 80 W s rezervou.
2. Overte, že pásiky sú na 12 V.
3. Nájdite pre zdroj miesto, kde bude mať odvod tepla a prístup pre prípadnú výmenu; nezatvárajte ho do utesneného priestoru.
4. Zdroj pripojte do zásuvky prívodom s plochou vidlicou, alebo pevne na svorkovnicu pod krytkami.
5. Pásiky pripojte na výstup cez MINI konektor, prípadne cez rozbočovač alebo predlžovací kábel s rovnakým konektorom.
6. Dodržte polaritu; pri obrátenej polarite pásik nesvieti.
7. Zapnite a skontrolujte celú zostavu pred uzavretím nábytku.

Časté otázky

Ako zistím, či mi 80 W stačí?
Spočítajte výkon pásika na metr vynásobený dĺžkou, a to pre všetky pripojené pásiky. Súčet musí byť nižší než 80 W, s rezervou.

Prečo nezvoliť zdroj presne na vypočítaný príkon?
Pretože zdroj pracujúci trvale na hranici výkonu sa prehrieva a jeho život sa skracuje.

Dá sa na jeden zdroj pripojiť viac pásikov?
Áno, ich príkony sa sčítajú. Na rozdelenie výstupu sa používa rozbočovač s rovnakým konektorom.

Je zdroj vhodný pre pásik na 24 V?
Nie. Tento zdroj má výstup 12 V, pásik musí byť na 12 V.

Potrebujem na zapojenie elektrikára?
Pri pripojení do zásuvky prívodom s vidlicou nie. Pri pevnom pripojení na svorkovnicu sa postupuje podľa miestnych predpisov.

Aké je krytie?
IP20, teda suchý interiér. Do vlhkých priestorov a do exteriéru zdroj nie je určený.

Aká je dĺžka prívodu?
1,5 m, s plochou vidlicou.

Je zdroj stmievateľný?
Výrobca pri tomto zdroji stmievanie neuvádza. Stmievanie sa v nábytkovom osvetlení rieši samostatným stmievačom alebo ovládaním na strane pásika.

Kam zdroj umiestniť?
Na miesto s odvodom tepla a s prístupom pre výmenu, napríklad do hornej časti skrinky alebo za sokel s vetraním.

Čo ak mám pásik s iným konektorom?
Použije sa adaptér alebo kábel s príslušným konektorom; zdroj má výstup s MINI konektorom.

Technické parametre

Poznámka

Je v balení

• LED zdroj s prívodným káblom a výstupom s MINI konektorom

NIE je v balení

• LED pásik
• Profil ani difúzor
• Rozbočovač, predlžovací kábel, stmievač ani senzor

Dôležité upozornenia

• Súčet príkonov všetkých pripojených pásikov musí byť nižší než 80 W, s rezervou.
• Zdroj je určený pre pásiky na 12 V; pásik na 24 V naň nepatrí.
• Krytie IP20 znamená suchý interiér; nie vlhké priestory ani exteriér.
• Zdroj potrebuje odvod tepla, nezatvárajte ho do utesneného priestoru.
• Pri pevnom pripojení na svorkovnicu postupujte podľa miestnych predpisov pre elektroinštaláciu.

Praktické tipy

• Zdroj umiestnite tam, kde sa k nemu po dokončení nábytku dá dostať; výmena zdroja je najčastejší zásah v nábytkovom osvetlení.
• Pri väčšej zostave si príkony pásikov spočítajte písomne a nechajte si poznámku pri zákazke; pri neskoršom doplnení pásika sa hodí.
• Pri dlhých líniách zvážte napájanie z dvoch miest, aby bol jas rovnomerný po celej dĺžke.
• Vidlicu nezapájajte do zásuvky skrytej za zabudovaným spotrebičom, ktorý sa nedá vytiahnuť.

Ideálne použitie

Zdroj s výkonom 80 W pokryje väčšie zostavy nábytkového osvetlenia na 12 V. V kuchyni napája osvetlenie pracovnej plochy po celej dĺžke linky, prípadne aj niekoľko samostatných úsekov profilu naraz. V šatníkoch a vstavaných skriniach zvládne osvetlenie viacerých políc a tyčí z jedného miesta. V knižniciach a vitrínach napája pásiky vo viacerých policiach. V kancelárskom a komerčnom nábytku sa používa pri pultoch, recepciách a regáloch, kde sa osvetľuje dlhší úsek. Vďaka prívodu s plochou vidlicou sa dá zapojiť do zásuvky v nábytku bez zásahu do elektroinštalácie, a vďaka svorkovnici aj pevne tam, kde zásuvka nie je. Krytie IP20 ho obmedzuje na suchý interiér.
