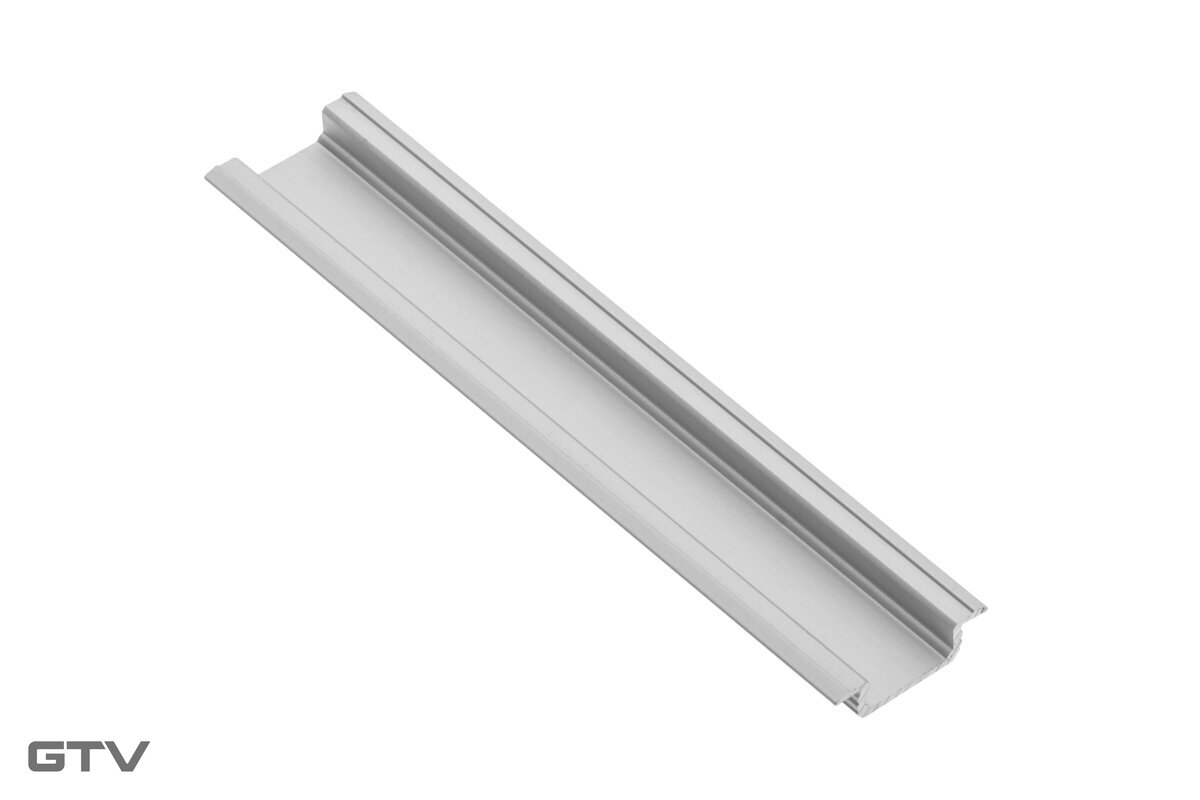

Zafrézovaný profil je ten, ktorý po montáži nevidíte. Vsadí sa do drážky vyfrézovanej v dielci a jeho líce zostane v jednej rovine s plochou, takže v pohľade zostane len svetelná línia, nie kus hliníka pripevnený zospodu. To je rozdiel voči povrchovému profilu, ktorý sa priskrutkuje na plochu a je po montáži viditeľný.

Z toho vyplýva aj jediná podmienka: dielec treba pripraviť. Drážku treba vyfrézovať na CNC alebo frézkou s prípravkom, a to pred montážou nábytku. Na hotovom, zmontovanom nábytku sa drážka vyfrézovať zvyčajne nedá, takže zafrézovaný profil sa plánuje v štádiu návrhu, nie pri montáži.

Hliníkové telo profilu má ešte jednu funkciu, o ktorej sa nehovorí: odvádza teplo z LED pásika. Pásik nalepený priamo na drevotriesku alebo na plast sa prehrieva a jeho svetelný výkon aj život klesajú. V hliníkovom profile sa teplo rozvedie po celej dĺžke.

Dĺžka 3 m pokrýva bežnú kuchynskú linku na jeden kus, bez spoja v pohľadovej línii. Profil sa dá skrátiť na potrebnú dĺžku.

Toto je samotný profil. Aby svietil, treba k nemu difúzor, koncovky, LED pásik a zdroj; v rade GLAX sú to samostatné položky.

Kľúčové vlastnosti

• Zafrézovacie prevedenie, profil sa vsadí do drážky
• Hliníkové telo, odvádza teplo z LED pásika
• Dĺžka 3 m, dá sa skrátiť
• Po montáži zostáva v pohľade len svetelná línia
• Krytie profilu odolné proti vlhkosti a prachu po nasadení difúzora
• Súčasť systému GLAX, ku ktorému patria difúzory, koncovky, pásiky a zdroje

Zafrézovaný alebo povrchový profil

Prehľad profilov v systéme GLAX

Ak si pri návrhu nie ste istí, ktorý typ použiť, rozhodnite podľa toho, či je dielec možné vyfrézovať a či má byť profil po montáži viditeľný.

Čo treba dokúpiť

• Difúzor v dĺžke podľa profilu, v rade GLAX je to samostatná položka
• Koncovky na uzavretie čiel profilu, takisto samostatná položka a v niekoľkých farebných prevedeniach
• LED pásik podľa požadovaného výkonu a teploty svetla
• Zdroj (napájač) s dostatočným výkonom pre celú dĺžku pásika
• Vypínač alebo senzor, ak chcete svetlo ovládať pohybom alebo dotykom
• Kabeláž a konektory na prepojenie úsekov

Montáž

1. Pri návrhu nábytku rozhodnite, kde bude svetelná línia, a zaraďte drážku do výrobnej dokumentácie dielca.
2. Vyfrézujte drážku podľa výkresu profilu; rozmer drážky si overte na technickom liste, pretože od neho závisí, či profil sadne lícom.
3. Profil skráťte na potrebnú dĺžku; režte na pokos alebo na tupo podľa toho, ako sa budú úseky stýkať.
4. Vlepte LED pásik do profilu po celej dĺžke, aby dosedol na hliník a odvádzal teplo.
5. Vsaďte profil do drážky.
6. Nasaďte difúzor a koncovky.
7. Zapojte pásik na zdroj, dodržte polaritu a maximálny výkon zdroja.
8. Pred uzavretím nábytku svetlo vyskúšajte; po zalícovaní dielcov je prístup ku kabeláži obmedzený.

Časté otázky

Čo znamená zafrézovací profil?
Že sa vsadzuje do drážky vyfrézovanej v dielci a jeho líce zostane v jednej rovine s plochou.

Dá sa namontovať do hotového nábytku?
Zvyčajne nie, pretože drážku treba vyfrézovať pred montážou. Do existujúceho nábytku sa používa povrchový profil.

Je v balení difúzor?
Nie, difúzor je v rade GLAX samostatná položka. To isté platí pre koncovky.

Je v balení LED pásik a zdroj?
Nie. Pásik aj zdroj sa vyberajú podľa požadovaného výkonu a dopĺňajú samostatne.

Dá sa profil skrátiť?
Áno, skracuje sa na potrebnú dĺžku. Difúzor sa skracuje spolu s ním.

Prečo nenalepiť pásik priamo na dielec?
Lebo pásik sa prehrieva. Hliníkový profil teplo odvádza, čo predlžuje život pásika a drží jeho svetelný výkon.

Na čo je dĺžka 3 m?
Pokryje bežnú kuchynskú linku na jeden kus, bez spoja v pohľadovej línii.

Aký LED pásik sa do profilu zmestí?
Šírku pásika pre tento profil výrobca v katalógu neuvádza; pri objednávke pásika ju treba porovnať s rozmerom drážky profilu.

Aký rozmer drážky mám vyfrézovať?
Rozmer je uvedený vo výkrese profilu v technickom liste. Tabuľka v katalógu kóty nepopisuje, preto si ich overte na výkrese pred frézovaním.

Dajú sa úseky profilu spájať?
Áno, úseky sa stýkajú na tupo alebo na pokos. Prepojenie pásikov sa robí konektorom alebo spájkovaním.

Technické parametre

Poznámka

Je v balení

• Hliníkový profil, dĺžka 3 m

NIE je v balení

• Difúzor
• Koncovky
• LED pásik
• Zdroj (napájač)
• Vypínač, senzor, kabeláž a konektory

Dôležité upozornenia

• Drážku treba vyfrézovať pred montážou nábytku; na hotovom nábytku to zvyčajne už nie je možné.
• Rozmer drážky si overte na výkrese v technickom liste; od neho závisí, či profil sadne lícom.
• Profil sám nesvieti, k funkčnému osvetleniu treba pásik, zdroj, difúzor a koncovky.
• LED pásik musí dosedať na hliník, inak profil neodvádza teplo a pásik sa prehrieva.
• Výkon zdroja musí pokrývať celú dĺžku pásika, nie len jeden úsek.

Praktické tipy

• Drážku zaraďte do výrobnej dokumentácie spolu so systémovými dierkami, ušetrí to prekladanie dielca.
• Pri dlhších líniách režte úseky na pokos v rohoch, svetelná línia potom pôsobí ako jedna.
• Difúzor skráťte spolu s profilom a až po zalícovaní; je to lacnejší diel než profil a prípadná chyba stojí menej.
• Kabeláž vyveďte na miesto, ku ktorému bude po montáži prístup; najčastejšia komplikácia pri skrytom osvetlení je dodatočná výmena zdroja.

Ideálne použitie

Zafrézovaný profil sa používa tam, kde má byť vidieť svetlo a nie svietidlo. V kuchyni je to osvetlenie pracovnej plochy zo spodnej hrany horných skriniek, kde sa profil vsadí do drážky v dielci a línia zostane čistá. V skriniach a šatníkoch sa používa v policiach a na vnútorných hranách, kde osvetlí obsah bez toho, aby profil zasahoval do úložného priestoru. V televíznych stenách a v obývačkovom nábytku slúži na nepriame osvetlenie v drážkach dielcov. V kúpeľňovom nábytku osvetlí zrkadlovú časť a priestor pod skrinkou. V kancelárskom a komerčnom nábytku sa uplatní pri pultoch a výkladoch, kde je požiadavka na skryté zdroje svetla. Dĺžka 3 m pritom pokryje väčšinu bežných línií na jeden kus, bez spoja v pohľade.
