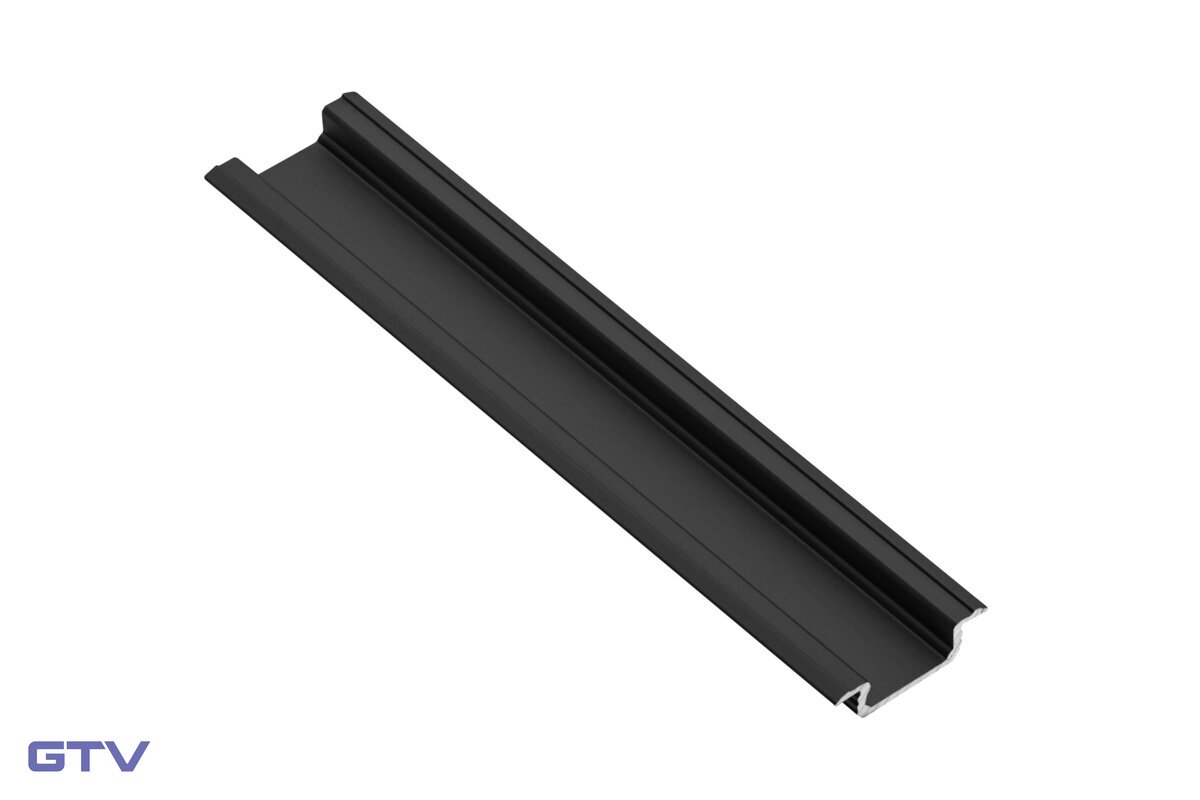

Pri LED profile sa väčšinou rieši, ako bude svietiť. Pri farbe profilu je dôležitejšie, ako bude vyzerať, keď nesvieti. Svetlo je zapnuté pár hodín denne, zvyšok času je z profilu vidieť len jeho líniu, a tá sa pri striebornom hliníku v tmavom nábytku prejaví ako svetlý pás.

Čierne prevedenie tento problém odstraňuje. V antracitových, grafitových a tmavých drevodekorových frontách splynie s plochou a pôsobí ako tmavá deliaca línia, čo je vzhľad, ktorý sa v súčasných kuchyniach používa zámerne. V svetlom nábytku je naopak čierny profil kontrastný prvok, s ktorým treba počítať v návrhu.

Profil je v zafrézovacom prevedení, takže sa vsadí do drážky vyfrézovanej v dielci a jeho líce zostane v jednej rovine s plochou. Drážku treba pripraviť pred montážou nábytku, zvyčajne na CNC; na hotovom nábytku sa už vyfrézovať nedá.

Hliníkové telo profilu odvádza teplo z LED pásika. Pásik nalepený priamo na dosku sa prehrieva a jeho výkon aj život klesajú.

Dĺžka 3 m pokryje bežnú kuchynskú linku na jeden kus, bez spoja v pohľadovej línii.

Pri čiernom profile je dôležitá jedna vec navyše: koncovky vyberte v rovnakej farbe. V rade sú koncovky farebne ladené k profilom a existujú vo verzii s otvorom pre kábel aj bez neho. Strieborné koncovky na čiernom profile sú na čele línie hneď vidieť.

Kľúčové vlastnosti

• Zafrézovacie prevedenie, profil sa vsadí do drážky
• Čierne prevedenie, v tmavom nábytku splynie s plochou
• Hliníkové telo, odvádza teplo z LED pásika
• Dĺžka 3 m, dá sa skrátiť
• Koncovky v zhodnom prevedení sú v rade dostupné, s otvorom pre kábel aj bez neho
• Súčasť systému GLAX, kde sú difúzory, koncovky, pásiky a zdroje samostatné položky

Čierny alebo strieborný profil

Čo treba dokúpiť

• Difúzor v dĺžke podľa profilu, samostatná položka
• Koncovky v zhodnom prevedení, vo verzii s otvorom pre kábel aj bez neho
• LED pásik podľa výkonu a teploty svetla
• Zdroj (napájač) s dostatočným výkonom na celú dĺžku pásika
• Vypínač alebo senzor, ak chcete svetlo ovládať
• Kabeláž a konektory na prepojenie úsekov

Koncovku s otvorom pre kábel použite na tej strane, kde kábel vychádza z profilu; na opačnom čele dajte koncovku bez otvoru.

Prevedenia profilov v systéme GLAX

Dostupnosť jednotlivých prevedení sa pri konkrétnych typoch profilov a dĺžkach líši; pri doplňovaní zostavy si overte, že profil, difúzor a koncovky sú v rovnakom prevedení.

Montáž

1. Pri návrhu nábytku rozhodnite, kde bude svetelná línia, a zaraďte drážku do výrobnej dokumentácie.
2. Vyfrézujte drážku podľa výkresu profilu; rozmer si overte v technickom liste.
3. Profil skráťte na potrebnú dĺžku; pri rohoch zvážte rez na pokos.
4. Vlepte LED pásik do profilu po celej dĺžke, aby dosedal na hliník.
5. Vsaďte profil do drážky.
6. Nasaďte difúzor a koncovky v zhodnom prevedení.
7. Zapojte pásik na zdroj; dodržte polaritu a maximálny výkon zdroja.
8. Svetlo vyskúšajte pred zalícovaním dielcov, kým je prístup ku kabeláži.

Časté otázky

Je čierne prevedenie len estetická vec?
Z hľadiska funkcie áno, profil svieti rovnako. Rozdiel je v tom, ako línia vyzerá, keď svetlo nesvieti.

Majú ku čiernemu profilu existovať aj čierne koncovky?
Áno, koncovky v rade sú farebne ladené k profilom. Použite zhodné prevedenie, inak sú čelá línie viditeľné.

Čo znamená zafrézovací profil?
Vsadzuje sa do drážky vyfrézovanej v dielci a jeho líce zostane v jednej rovine s plochou.

Dá sa namontovať do hotového nábytku?
Zvyčajne nie, drážka sa musí vyfrézovať pred montážou. Do existujúceho nábytku sa používa aplikovaný profil.

Je v balení difúzor a koncovky?
Nie, v rade GLAX sú to samostatné položky.

Je v balení LED pásik a zdroj?
Nie. Vyberajú sa podľa požadovaného výkonu a teploty svetla.

Dá sa profil skrátiť?
Áno, difúzor sa skracuje spolu s ním.

Je čierny difúzor to isté ako čierny profil?
Nie. Difúzor je priehľadná alebo mliečna krytka, ktorá prepúšťa svetlo; farba profilu sa týka hliníkového tela a koncoviek.

Aký rozmer drážky mám vyfrézovať?
Rozmer je vo výkrese profilu v technickom liste. Katalógové výkresy kóty nepopisujú, preto si ich pred frézovaním overte.

Aký LED pásik sa do profilu zmestí?
Šírku pásika pre tento profil výrobca v katalógu neuvádza; pri objednávke pásika ju treba porovnať s rozmerom profilu.

Technické parametre

Poznámka

Je v balení

• Profil v čiernom prevedení, dĺžka 3 m

NIE je v balení

• Difúzor
• Koncovky
• LED pásik
• Zdroj (napájač)
• Vypínač, senzor, kabeláž a konektory

Dôležité upozornenia

• Drážku treba vyfrézovať pred montážou nábytku; na hotovom nábytku to zvyčajne už nie je možné.
• Rozmer drážky si overte na výkrese v technickom liste.
• Koncovky objednajte v rovnakom prevedení ako profil; na čele línie je rozdiel vidieť.
• Profil sám nesvieti; treba k nemu pásik, zdroj, difúzor a koncovky.
• LED pásik musí dosedať na hliník, inak profil neodvádza teplo.

Praktické tipy

• V tmavom nábytku je čierny profil tá voľba, pri ktorej nie je po vypnutí svetla vidieť, kde je kovanie; v svetlom nábytku s tým počítajte ako s dizajnovým prvkom.
• Koncovku s otvorom pre kábel použite na strane vývodu, na druhú stranu dajte plnú.
• Pri dlhšej línii režte úseky v rohoch na pokos.
• Kabeláž vyveďte do miesta s trvalým prístupom; dodatočná výmena zdroja je najčastejšia komplikácia skrytého osvetlenia.

Ideálne použitie

Čierny zafrézovaný profil sa používa v nábytku, kde má byť svetelná línia súčasťou dizajnu aj vtedy, keď svetlo nesvieti. V kuchyniach s antracitovými, grafitovými a tmavými drevodekorovými frontami sa vsadí do drážky pod hornými skrinkami a osvetlí pracovnú plochu, pričom vypnutý profil pôsobí ako tmavá deliaca línia. V televíznych stenách a v obývačkovom nábytku slúži na nepriame osvetlenie v drážkach dielcov. V šatníkoch a skriniach osvetlí police a vnútro bez toho, aby profil zasahoval do úložného priestoru. V kúpeľňovom nábytku sa používa pri zrkadlovej časti a pod skrinkou. V komerčnom nábytku, pri pultoch a výkladoch, je čierne prevedenie bežná voľba, pretože sa neuplatňuje ako svietidlo, ale ako línia. Dĺžka 3 m pokryje väčšinu bežných línií na jeden kus.
