Profil je nosič svetla, nie svietidlo. To je pri LED osvetlení nábytku najčastejšia príčina reklamácií a zdržaní na montáži: objedná sa profil, a na stavbe sa zistí, že chýba difúzor, koncovky alebo zdroj s dostatočným výkonom. Jedna svetelná línia sa pritom vždy skladá z tej istej skupiny položiek.

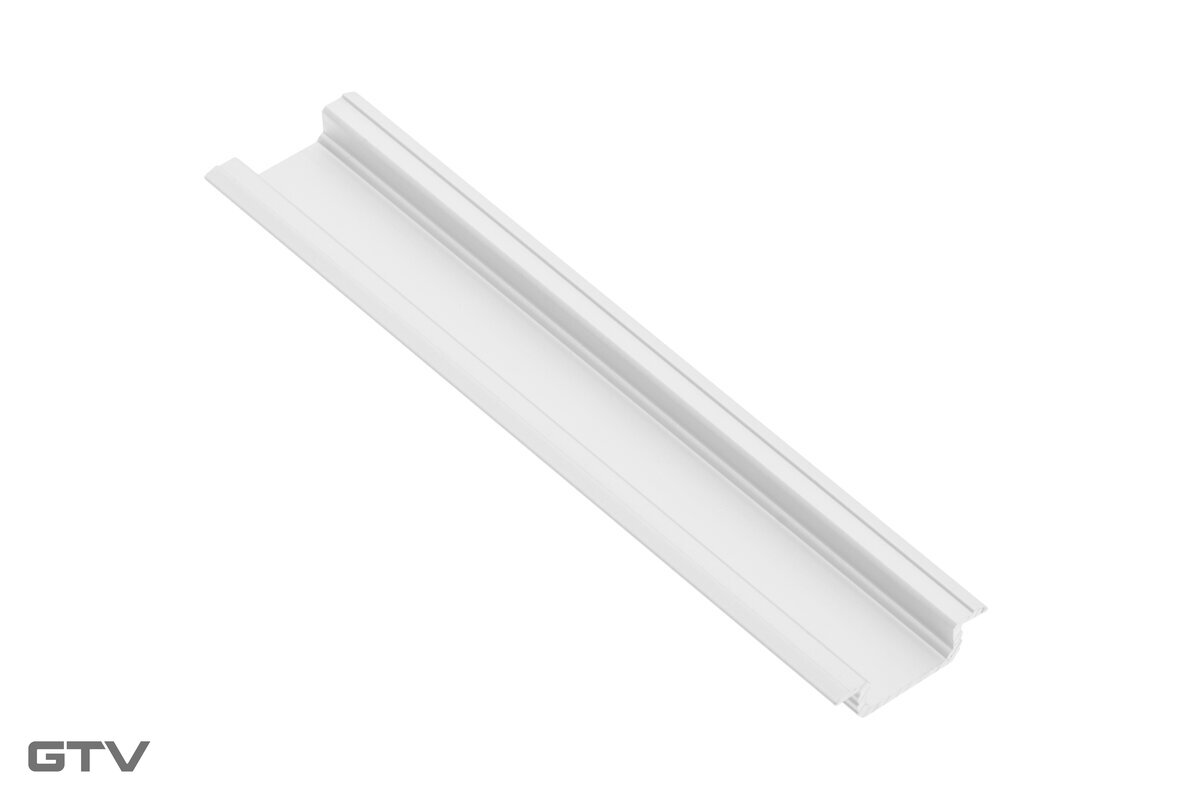

Tento profil je v zafrézovacom prevedení, teda sa vsadzuje do drážky vyfrézovanej v dielci, a jeho líce zostane v jednej rovine s plochou. Drážku treba pripraviť pred montážou nábytku, zvyčajne na CNC.

Prevedenie je biele, čo je voľba pre biely a svetlý nábytok: vypnutá línia splyne s plochou dielca a nepôsobí ako kovový pás. Koncovky aj v tomto prípade objednajte v bielom prevedení; rad ich má farebne ladené k profilom.

Dĺžka 2 m je stavaná na úseky, ktoré sa dajú pokryť jedným kusom, teda jednu skrinku, policu alebo jeden segment nábytku. Pri zafrézovanom profile je spoj dvoch úsekov v línii viditeľný, takže dĺžku vyberajte podľa toho, kde smie byť spoj.

Hliníkové telo profilu odvádza teplo z LED pásika. Pásik nalepený priamo na dosku sa prehrieva a jeho výkon aj život klesajú.

Kľúčové vlastnosti

• Zafrézovacie prevedenie, profil sa vsadí do drážky
• Biele prevedenie, kód PA-GLAX-AL-10
• Dĺžka 2 m, pre jednotlivé skrinky a segmenty
• Hliníkové telo, odvádza teplo z LED pásika
• Koncovky v zhodnom prevedení sú v rade dostupné, s otvorom pre kábel aj bez neho
• Difúzor, koncovky, LED pásik a zdroj sú samostatné položky

Zoznam položiek na jednu svetelnú líniu

Výkon zdroja sa počíta z výkonu pásika na metr vynásobeného dĺžkou, s rezervou. Zdroj na hrane výkonu sa prehrieva a skracuje si život.

Najčastejšie chyby pri objednávke

Prevedenia zafrézovaného profilu v 2 m dĺžke

Montáž

1. Pri návrhu určite polohu línie a miesto, kde smie byť prípadný spoj.
2. Zaraďte drážku do výrobnej dokumentácie dielca a vyfrézujte ju; rozmer si overte v technickom liste.
3. Profil skráťte na potrebnú dĺžku, v rohoch zvážte rez na pokos.
4. Vlepte LED pásik po celej dĺžke, aby dosedal na hliník.
5. Vsaďte profil do drážky a skontrolujte, či líce sadá v jednej rovine s plochou.
6. Nasaďte difúzor a dve koncovky v bielom prevedení; tú s otvorom pre kábel dajte na stranu vývodu.
7. Zapojte pásik na zdroj, dodržte polaritu a maximálny výkon zdroja.
8. Svetlo vyskúšajte pred zalícovaním dielcov, kým je prístup ku kabeláži.

Časté otázky

Čo všetko treba objednať, aby osvetlenie fungovalo?
Profil, difúzor, dve koncovky, LED pásik, zdroj a podľa potreby vypínač alebo senzor s kabelážou.

Koľko koncoviek treba na jeden profil?
Dve, na obe čelá. Jedna s otvorom pre kábel na strane vývodu, druhá plná.

Ako vypočítam výkon zdroja?
Z výkonu pásika na metr vynásobeného dĺžkou pásika, s rezervou. Zdroj na hrane výkonu sa prehrieva.

Prečo je profil biely a nie hliníkový?
Pretože v bielom a svetlom nábytku vypnutá línia splyne s plochou a nepôsobí ako kovový pás.

Je v balení difúzor alebo pásik?
Nie, sú to samostatné položky.

Dá sa profil namontovať do hotového nábytku?
Zvyčajne nie, drážka sa musí vyfrézovať pred montážou. Do hotového nábytku sa používa aplikovaný profil.

Kedy zvoliť 3 m namiesto 2 m?
Keď má byť línia súvislá na dlhšom úseku bez viditeľného spoja.

Dá sa profil skrátiť?
Áno, difúzor sa skracuje spolu s ním.

Aký rozmer drážky treba vyfrézovať?
Je uvedený vo výkrese profilu v technickom liste; katalógové výkresy kóty nepopisujú, preto si ich pred frézovaním overte.

Aký LED pásik sa do profilu zmestí?
Šírku pásika výrobca pri tomto profile v katalógu neuvádza; pri objednávke pásika ju treba porovnať s rozmerom profilu.

Technické parametre

Poznámka

Je v balení

• Profil v bielom prevedení, dĺžka 2 m

NIE je v balení

• Difúzor
• Koncovky
• LED pásik
• Zdroj (napájač)
• Vypínač, senzor, kabeláž a konektory

Dôležité upozornenia

• Profil sám nesvieti; k funkčnému osvetleniu treba difúzor, dve koncovky, pásik a zdroj.
• Drážku treba vyfrézovať pred montážou nábytku.
• Rozmer drážky si overte na výkrese v technickom liste.
• Koncovky objednajte v bielom prevedení, inak sú čelá línie viditeľné.
• Výkon zdroja musí pokrývať celú dĺžku pásika, s rezervou.
• LED pásik musí dosedať na hliník, inak profil neodvádza teplo.

Praktické tipy

• Pri objednávke si celú líniu napíšte ako zoznam: profil, difúzor, dve koncovky, pásik, zdroj, ovládanie. Chýbajúca koncovka zdrží montáž rovnako ako chýbajúci profil.
• Z 2 m kusu sa pri menších skrinkách často vykryjú dva úseky, odpad je menší než pri krátení 3 m kusu.
• Spoj profilov umiestnite na hranicu dvoch skriniek.
• Kabeláž vyveďte do miesta s trvalým prístupom; dodatočná výmena zdroja je najčastejšia komplikácia skrytého osvetlenia.

Ideálne použitie

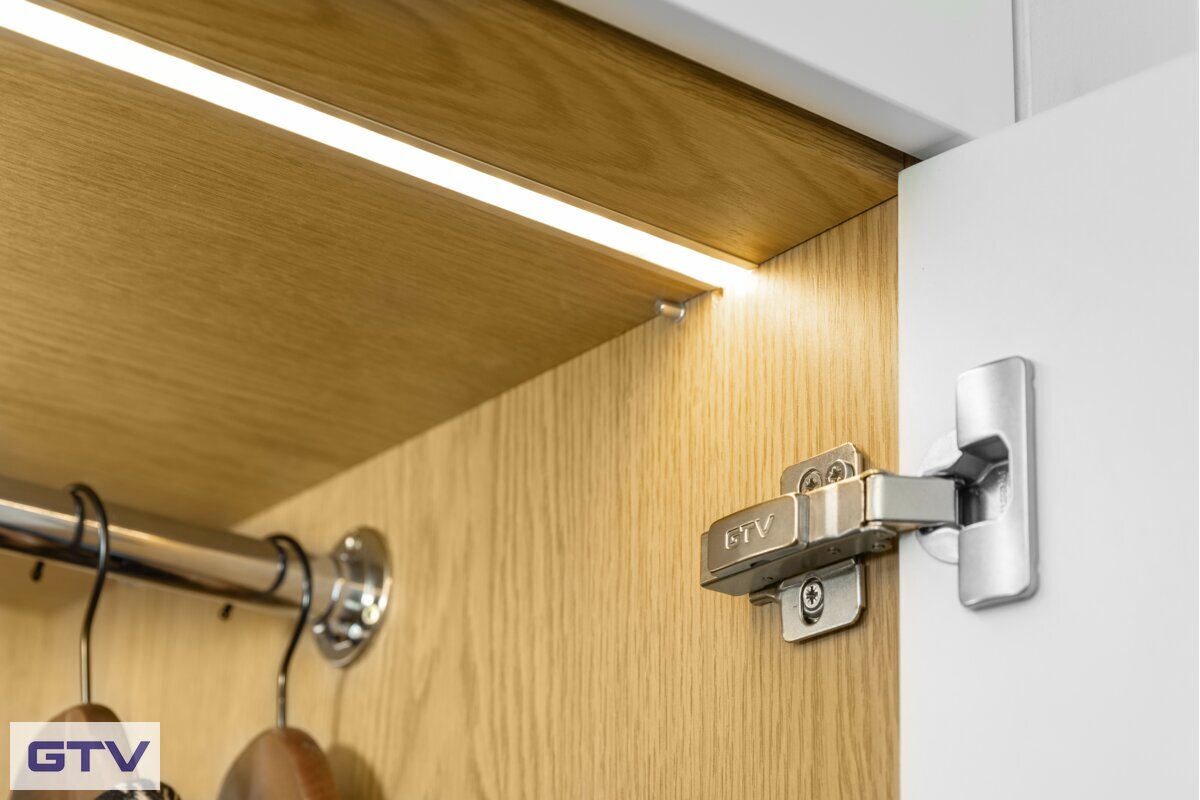

Dvojmetrový zafrézovaný profil v bielom prevedení sa používa na jednotlivé úseky svetlého nábytku. V bielych kuchyniach osvetlí pracovnú plochu z drážky pod jednou alebo dvoma hornými skrinkami, pričom vypnutá línia splyne s dielcom. V knižniciach, vitrínach a poličkových zostavách osvetlí jednotlivé police. V šatníkoch a skriniach vnútro a tyč, bez toho, aby profil zasahoval do úložného priestoru. V kúpeľňovom nábytku s bielymi frontami sa používa pri zrkadlovej časti a pod skrinkou. V detských a študentských zostavách je biele prevedenie prirozdená voľba k svetlým dekorom. V kancelárskom nábytku osvetlí police nad pracovným miestom. Pre dlhšie súvislé línie je v rade 3 m verzia.
