Dvojmetrová dĺžka pokryje jednu až dve horné skrinky, a práve pri takomto rozsahu treba urobiť jedno rozhodnutie dopredu: či profil pôjde po celom rade skriniek, alebo len na jednom úseku.

Profil je totiž viditeľný. Tvorí líniu pozdĺž spodnej hrany skrinky a ak sa dá len na skrinku nad pracovnou plochou, zvyšok radu zostane bez nej a línia sa preruší. V niektorých zostavách je to zámer, napríklad keď má byť osvetlená a opticky zvýraznená len časť nad varnou doskou alebo nad drezom. V iných to vyzerá ako nedokončená práca.

Preto sa pri 2 m dĺžke obvykle postupuje jedným z dvoch spôsobov: buď sa objedná viac kusov na celý rad a línia ide plynule cez všetky skrinky, alebo sa jeden kus použije zámerne len na vybraný úsek a ostatné skrinky majú iné riešenie úchytu.

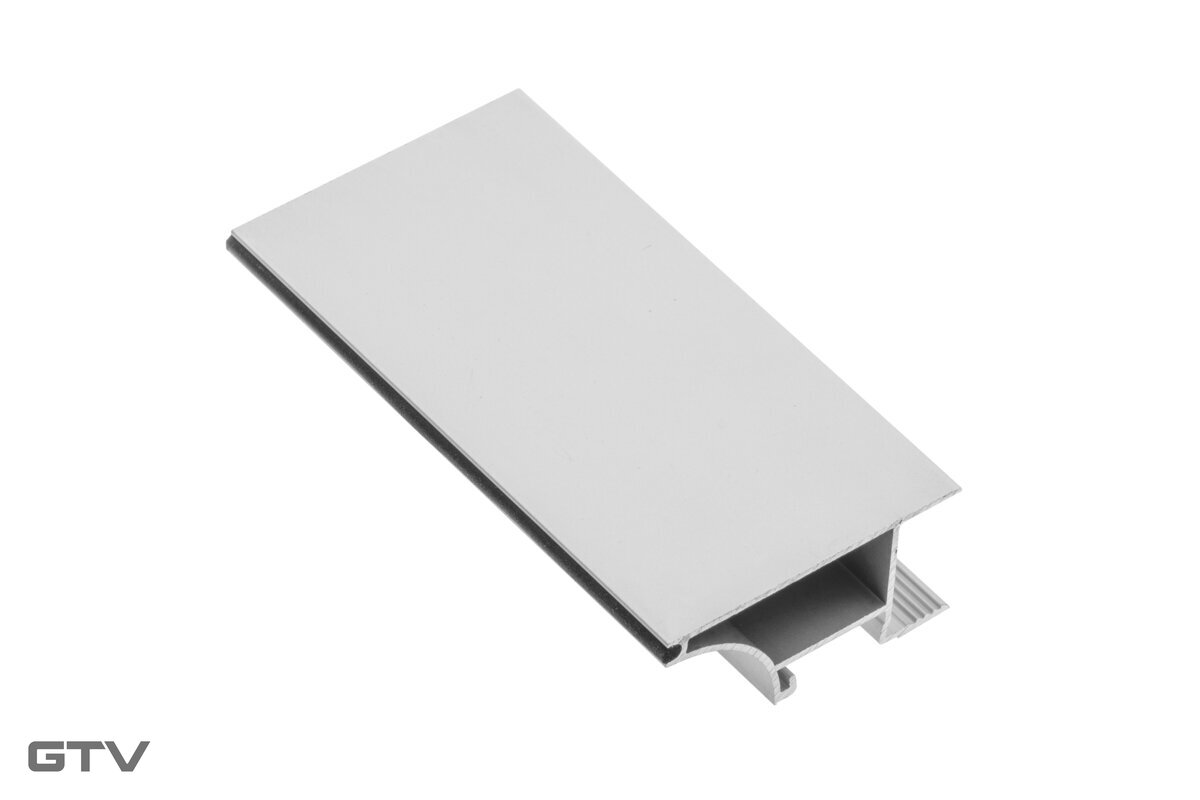

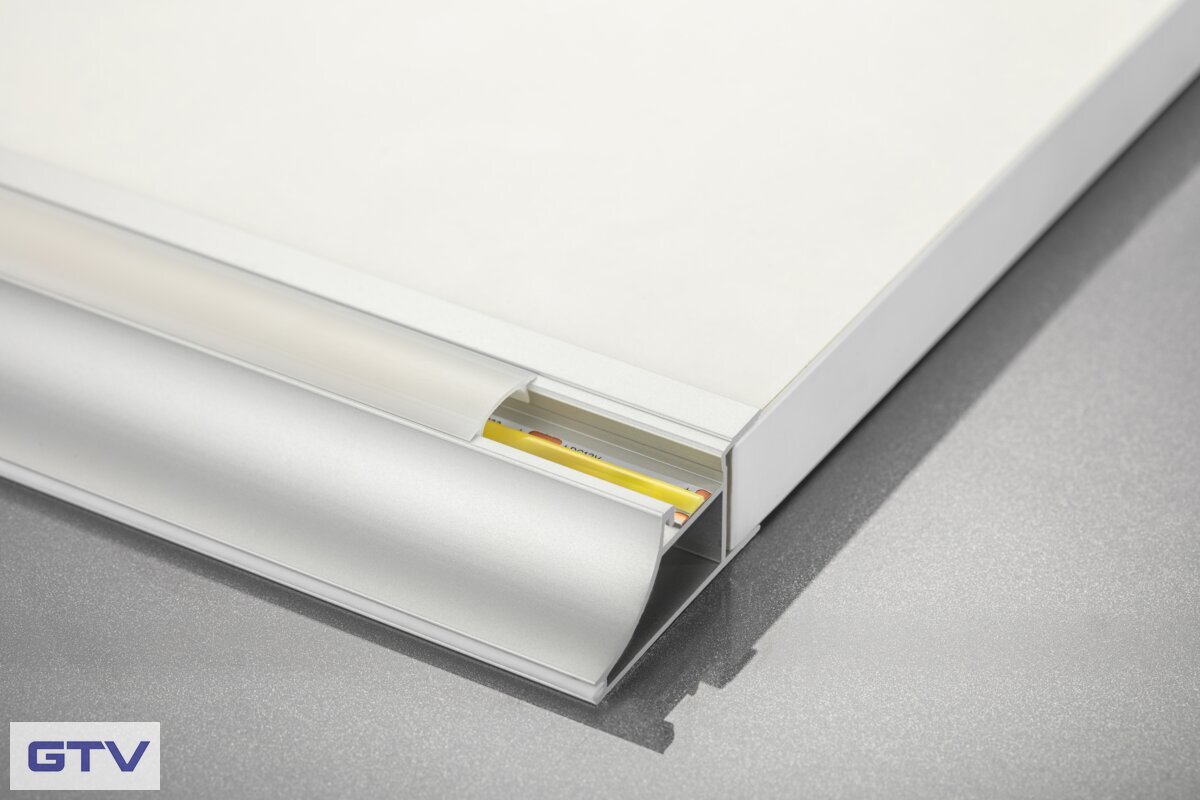

Funkcia profilu je dvojitá: tvorí úchop pozdĺž hrany a zároveň v ňom je LED pásik, ktorý osvetľuje pracovnú plochu. Montuje sa na spodnú hranu hornej skrinky, teda na korpus, takže kábel ide do pevného dielca a neprechádza do pohyblivých dvierok.

Hliníkové prevedenie je základné prevedenie radu a sedí k nerezovým spotrebičom, hliníkovým doplnkom a šedým dekorom.

Profil je určený pre dosku hrúbky 18 mm; rad má aj verzie pre 16 a 19 mm s vlastnými kódmi.

Kľúčové vlastnosti

• Profil na spodnú hranu hornej skrinky, úchop a osvetlenie v jednom
• Dĺžka 2 m, na jednu až dve skrinky
• Pre dosku hrúbky 18 mm
• Hliníkové prevedenie, kód PA-GLAXWN-AL
• Montáž na korpus, bez vedenia kábla do dvierok
• Hliníkové telo odvádza teplo z LED pásika
• Difúzor, pásik a zdroj sú samostatné položky

Celý rad alebo len jeden úsek

Koľko 2 m kusov na linku

Spoje profilov plánujte na hranice skriniek. Pri dlhšom rade sa počet spojov zníži 3 m verziou.

Verzie podľa hrúbky dosky

Hrúbku dosky si overte pred objednávkou; profil pre inú hrúbku na hranu nesadne.

Čo treba dokúpiť

• Difúzor v dĺžke podľa profilu; pre 2 m dĺžku je v rade PA-OSMLGLAX-00
• LED pásik podľa výkonu a teploty svetla
• Zdroj (napájač) s dostatočným výkonom na celú dĺžku pásika
• Vypínač alebo senzor na ovládanie
• Kabeláž a konektory na prepojenie úsekov
• Tesnenie z rovnakého radu (PA-USZGLAX-00), ak ho pre dané prevedenie používate

Montáž

1. Overte hrúbku dosky; tento profil je pre 18 mm.
2. Rozhodnite, či profil pôjde po celom rade alebo len na vybranom úseku, a spočítajte potrebné kusy.
3. Zmerajte úseky na hotových korpusoch a profil narežte; spoje naplánujte na hranice skriniek.
4. Vlepte LED pásik do profilu po celej dĺžke, aby dosedal na hliník.
5. Nasaďte profil na spodnú hranu korpusu a pripevnite ho podľa prevedenia dielu.
6. Nasaďte difúzor.
7. Vyveďte kabeláž v korpuse k zdroju a zapojte pásik; dodržte polaritu a maximálny výkon zdroja.
8. Pozrite sa na líniu z odstupu; pri viacerých skrinkách musí ísť v jednej priamke a v rovnakej výške.

Časté otázky

Koľko skriniek pokryje 2 m profil?
Jednu až dve, podľa ich šírky. Pri dlhšom rade sa objednáva viac kusov alebo 3 m verzia.

Musí profil ísť po celom rade?
Nemusí, ale potom je línia prerušená. Buď sa plánuje na celý rad, alebo zámerne len na vybraný úsek.

Montuje sa na dvierka alebo na korpus?
Na spodnú hranu hornej skrinky, teda na korpus. Kábel preto nevedie do pohyblivých dvierok.

Je profil úchytka alebo osvetlenie?
Oboje. Tvorí úchop pozdĺž hrany a zároveň nesie LED pásik, ktorý osvetľuje pracovnú plochu.

Pre akú hrúbku dosky je určený?
Pre 18 mm. V rade sú aj verzie pre 16 a 19 mm.

Je v balení difúzor, pásik alebo zdroj?
Nie, všetko sú samostatné položky. Pre 2 m dĺžku je difúzor PA-OSMLGLAX-00.

Dá sa profil skrátiť?
Áno, režie sa na mieru úseku. Difúzor sa skracuje spolu s ním.

Kedy má zmysel 3 m verzia?
Pri dlhšom rade skriniek, kde chcete menej spojov v línii.

Kedy zvoliť biele prevedenie namiesto hliníka?
Pri bielych a svetlých frontách. Hliník sedí k nerezovým spotrebičom a šedým dekorom.

Aký LED pásik sa do profilu zmestí?
Šírku pásika výrobca pri tomto profile v katalógu neuvádza; pri objednávke pásika ju treba porovnať s rozmerom profilu.

Technické parametre

Poznámka

Je v balení

• Profil na hranu v hliníkovom prevedení, dĺžka 2 m

NIE je v balení

• Difúzor
• LED pásik
• Zdroj (napájač)
• Tesnenie
• Vypínač, senzor, kabeláž a konektory

Dôležité upozornenia

• Profil je určený pre dosku hrúbky 18 mm; pre 16 a 19 mm sú v rade samostatné verzie.
• Montuje sa na spodnú hranu korpusu, nie na dvierka.
• Profil je viditeľný; pri použití len na časti radu bude línia prerušená.
• Profil sám nesvieti; treba k nemu pásik, zdroj a difúzor.
• LED pásik musí dosedať na hliník, inak profil neodvádza teplo.
• Výkon zdroja musí pokrývať celú dĺžku pásika, s rezervou.

Praktené tipy

• Pri linke dlhšej než 4 m porovnajte cenu a počet spojov s 3 m verziou; menej spojov znamená čistejšiu líniu.
• Úseky merajte na hotových korpusoch, nie podľa projektu.
• Spoje plánujte na hranice skriniek, nie do stredu dvierok.
• Kabeláž vyveďte do miesta s trvalým prístupom kvôli prípadnej výmene zdroja.

Ideálne použitie

Dvojmetrová dĺžka je stavaná na jednu až dve horné skrinky, takže sa používa v menších kuchyniach, v kuchynských kútoch a tam, kde sa osvetlenie a úchop riešia len na časti linky, napríklad nad pracovnou plochou medzi drezom a varnou doskou. V bezúchytkových frontách nahradí úchytku aj svietidlo pod skrinkou, takže na fronte nie je žiadne kovanie. Hliníkové prevedenie sa uplatní pri nerezových spotrebičoch, hliníkových doplnkoch a šedých dekoroch. Používa sa aj v kancelárskych a komerčných zostavách s hornými skrinkami a v menších čajových kuchynkách, kde je rad skriniek krátky. Pri dlhších radoch sa objednáva viac kusov alebo 3 m verzia, aby bolo v línii menej spojov.
