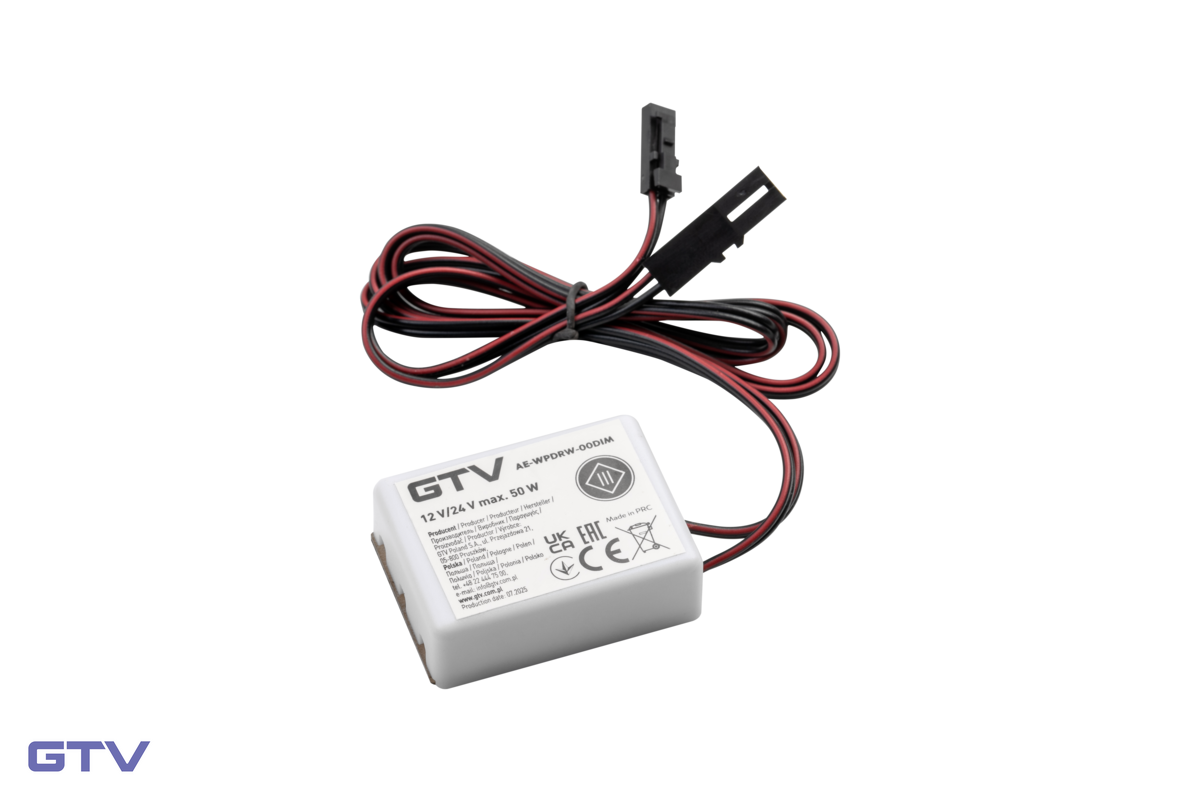

Bezdotykový spínač GTV sa montuje zo spodnej strany pracovnej dosky, police alebo bočnice, takže na pohľadovej strane nie je vidieť žiadne tlačidlo ani vypínač. Senzor prejde materiálom s hrúbkou do 40 mm a reaguje na priloženie ruky. Krátky dotyk dosky nad senzorom osvetlenie zapne alebo vypne, dlhšie podržanie ruky jas plynulo mení, takže si pod hornými skrinkami nastavíte pracovné svetlo aj tlmené večerné. Spínač funguje s 12 V aj 24 V LED osvetlením do celkového výkonu 50 W. Kábel dlhý 0,5 m je zakončený konektorom, takže sa pripojí do rozbočovača bez strihania a spájkovania. Zdroj nie je súčasťou balenia.
Pre koho a kde sa spínač používa
- Osvetlenie kuchynskej linky pod hornými skrinkami, ovládané dotykom pracovnej dosky
- Police a poličky v obývačke, kde má ovládanie ostať neviditeľné
- Pracovné stoly a dielenské dosky s LED pásom
- Šatníky a predsiene s osvetlenými policami
- Kuchynské štúdiá, ktoré stavajú linky bez viditeľných vypínačov
Kľúčové vlastnosti
- Skrytá montáž: senzor je pod doskou a na povrchu nie je vidieť nič
- Materiál do hrúbky 40 mm: funguje cez drevo, drevotriesku aj bežnú pracovnú dosku
- Zapnutie dotykom, stmievanie podržaním ruky: jedno miesto na ovládanie celého osvetlenia
- 12 V aj 24 V DC: jeden spínač pre obe najbežnejšie napätia nábytkového osvetlenia
- Maximálny výkon 50 W, prúd do 4,16 A: stačí na dlhý LED pás nad celou linkou
- Kábel 0,5 m s konektorom: rýchle pripojenie bez spájkovania
- Krytie IP20, trieda ochrany III: do suchého interiéru
Z čoho sa balenie skladá
- 1 ks bezdotykového spínača so stmievaním
- Kábel 0,5 m s konektorom
Čo potrebujete dokúpiť
- LED zdroj 12 V alebo 24 V s dostatočným výkonom
- LED pás alebo svietidlá
- Rozbočovač a prepojovacie káble podľa počtu svietidiel
- Obojstrannú lepiacu pásku alebo montážny prvok, ak ho spínač nemá
Porovnanie: ktorú verziu spínača zvoliť
| Verzia | Ovládanie | Kábel | Kedy ju zvoliť |
|---|---|---|---|
| So stmievaním (tento produkt) | zapnutie dotykom, stmievanie podržaním ruky | 0,5 m | Keď chcete meniť jas, napríklad pracovné a tlmené svetlo |
| Bez stmievania | zapnutie a vypnutie dotykom | 1,5 m | Keď stačí zapnúť a vypnúť a potrebujete dlhší kábel |
| Dotykový spínač do otvoru | dotyk priamo na spínači | podľa typu | Keď môže byť ovládací prvok viditeľný |
Montáž
- Na spodnej strane dosky vyberte miesto, kde bude ovládanie po ruke, napríklad nad prednou hranou linky.
- Overte hrúbku materiálu v tomto mieste. Musí byť najviac 40 mm, inak senzor na ruku nezareaguje.

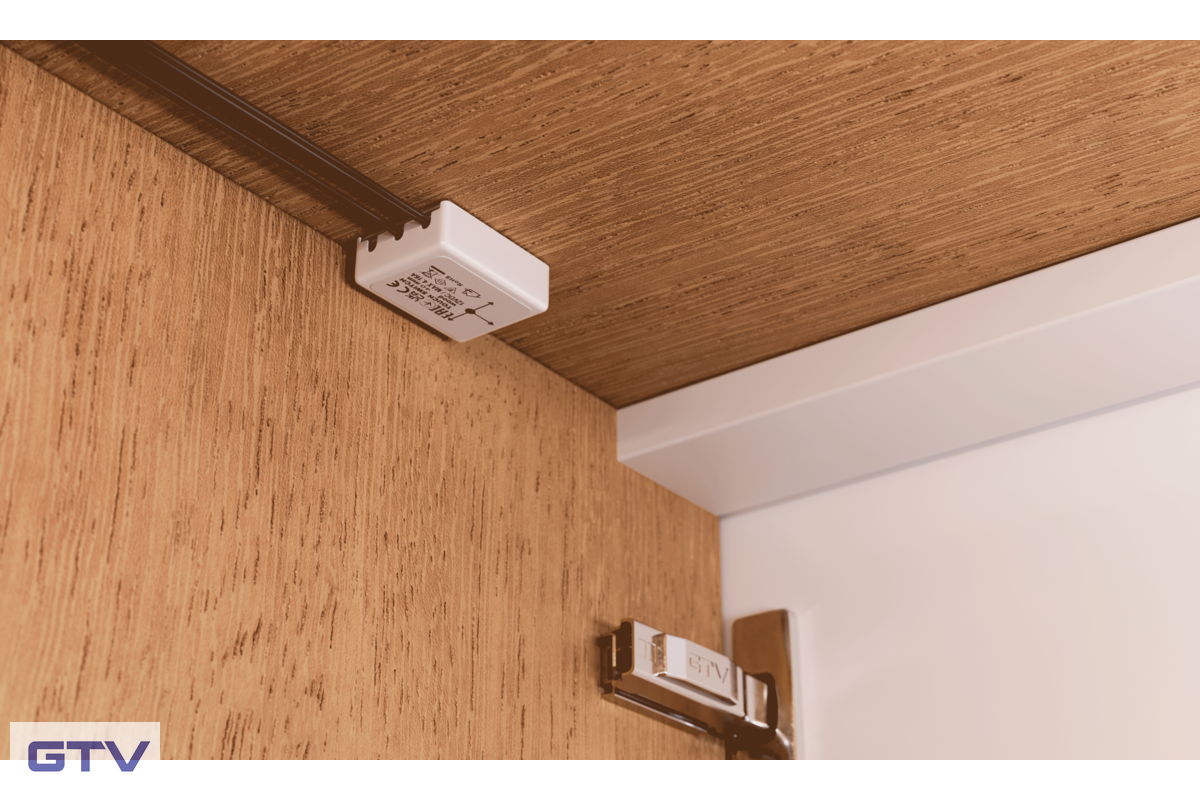

- Spínač pritlačte na spodnú stranu dosky tak, aby senzor dosadol celou plochou, a upevnite ho.
- Kábel spínača pripojte konektorom medzi zdroj a osvetlenie.
- Zapojte zdroj a vyskúšajte zapnutie krátkym dotykom dosky a stmievanie podržaním ruky. Ak chcete, miesto si nenápadne označte.
Časté otázky (FAQ)
Cez akú hrubú dosku senzor funguje?
Cez materiál s hrúbkou do 40 mm. Pri hrubšej doske alebo kamennej platni na to nespoliehajte.
Ako sa svetlo stmieva?
Krátkym dotykom dosky sa osvetlenie zapne alebo vypne, dlhším podržaním ruky sa mení jas.
Funguje spínač aj na 24 V?
Áno, je určený pre 12 V aj 24 V DC, v oboch prípadoch do 50 W.
Je v balení zdroj?
Nie. Zdroj, LED pás ani rozbočovač nie sú súčasťou balenia.
Koľko metrov LED pásu spínač utiahne?
Závisí od príkonu pásu. Pri páse s príkonom 10 W na meter je to 5 m, pri 14 W na meter približne 3,5 m. Celkový príkon osvetlenia nesmie presiahnuť 50 W.
Dá sa použiť v kúpeľni?
Len na suchom mieste. Krytie IP20 znamená, že spínač nesmie prísť do styku s vodou.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Kód výrobcu | AE-WPDRW-00DIM |
| Značka | GTV |
| Typ | bezdotykový spínač pod pracovnú dosku, so stmievaním |
| Napájanie | 12 V DC a 24 V DC |
| Maximálny výkon | 50 W |
| Maximálny prúd | 4,16 A |
| Maximálna hrúbka materiálu | 40 mm |
| Dosah senzora | do 4 cm |
| Ovládanie | zapnutie a vypnutie dotykom, stmievanie podržaním ruky |
| Kábel | 0,5 m s konektorom |
| Krytie | IP20 |
| Trieda ochrany | III |
| Materiál | plast |
| Prostredie | suchý interiér |
| Balenie | 1 ks |
Poznámka
Je v balení: 1 bezdotykový spínač s káblom 0,5 m a konektorom.
NIE je v balení: zdroj, LED pás, rozbočovač, predlžovacie káble.
Dôležité upozornenia:
- Spínač je určený len pre nízke napätie 12 V a 24 V DC, nikdy ho nepripájajte na 230 V.
- Celkový príkon pripojeného osvetlenia nesmie presiahnuť 50 W.
- Senzor funguje cez materiál do 40 mm. Cez kovovú dosku alebo kovovú výstuž pod doskou nemusí reagovať.
- Krytie IP20 je určené do suchého prostredia.
Praktické tipy:
- Pred konečným upevnením spínač priložte a vyskúšajte, či cez danú dosku spoľahlivo reaguje. Pri hrubších a vlhkých doskách je dosah menší.
- Miesto ovládania umiestnite tak, aby ste sa ho nedotýkali pri bežnej práci, napríklad nie priamo nad varnou doskou.
Ideálne použitie
Spínač sa hodí do kuchynskej linky, kde má osvetlenie pod hornými skrinkami ovládať samotná pracovná doska a na pohľadovej strane nemá byť vidieť žiadny vypínač. Rovnako dobre sa uplatní pri osvetlených policiach a pracovných stoloch, kde chcete jas prispôsobiť činnosti.
