GTV AXISPRO je zásuvkový systém s tenkou kovovou bočnicou, ktorý sa montuje do dielov z plošného materiálu a dno s chrbtom si narežete sami. Volia ho stolárske dielne, ktoré chcú vzhľad moderného metalboxu bez ceny plne kompletovaných systémov, aj výrobcovia nábytku na mieru, ktorí potrebujú zásuvku v presnej šírke korpusu.

Verzia D s bočnicou 199 mm je najvyššia v rade. Hodí sa tam, kde zásuvka musí pobrať objem: hrnce a pokrievky v kuchynskej linke, potraviny v spodnej skrinke, spisy a dokumenty v kancelárskom kontejneri, náradie v dielenskej skrinke, oblečenie a textil v komode.

Nominálna dĺžka 250 mm je krátky rozmer. Používa sa v úzkych a plytkých skrinkách: skrinky pri bokoch kuchynskej zostavy, zásuvky nad spodnou skrinkou obmedzenou inštaláciou, kúpeľňové skrinky pod umývadlo, nočné stolíky, kontejnery pod pracovný stôl a všade, kde korpus nemá hĺbku na štandardných 450 alebo 500 mm.

Kľúčové vlastnosti

• Bočnica výšky 199 mm (označenie D) – najvyššia verzia AXISPRO, bez potreby relingov a bez nadstavcov.
• Plnovýsuv – zásuvka vychádza z korpusu v celej nominálnej dĺžke, takže vidíte a dosiahnete aj obsah pri chrbte.
• Tichý doťah – zásuvka sa v poslednom úseku sama pribrzdí a dotiahne do korpusu, bez nárazu na čelo.
• Nosnosť 40 kg – platí pre celú dĺžkovú radu AXISPRO, vrátane krátkeho 250 mm rozmeru.
• Tenká bočnica 14 mm – menej kovu do strán znamená viac využiteľného vnútra pri rovnakej šírke korpusu.
• 3D nastavenie čela – výška, bočný posun a sklon čela sa doladia po montáži, bez rozoberania zásuvky.
• Dno a chrbát z 16 mm dielca – narežete si ich v dekore korpusu, takže zásuvka ladí so skrinkou a nemusíte kupovať hotové formátky. Pre 18 mm dno a chrbát existuje samostatná verzia AXISPRO 18.
• Testovaných 60 000 cyklov – životnosť zodpovedá dennému používaniu v kuchyni.
• Biela RAL 9016 – kov s lakovaným povrchom, ktorý sadne k bielym a svetlým korpusom.

Z čoho sa balenie skladá

Dno, chrbát ani čelo v balení nie sú, tie si narežete z vlastného materiálu.

Čo potrebujete dokúpiť

Porovnanie výšok v rade AXISPRO

Porovnanie s inými riešeniami

Rozmery dna a chrbta

Dno a chrbát sa režú z dielca hrúbky 16 mm podľa svetlej šírky korpusu (LW) a nominálnej dĺžky výsuvu (NL = 250 mm):

Príklad pre skrinku šírky 400 mm z 18 mm materiálu (LW = 364 mm): dno 289 × 226 mm, chrbát 277 × 199 mm. Pri skrinke 300 mm (LW = 264 mm): dno 189 × 226 mm, chrbát 177 × 199 mm.

Montáž

1. Do bokov korpusu predvŕtajte otvory pre výsuvy podľa montážnej šablóny GTV. Výsuvy sa kotvia na spodnú hranu, zarovno s prednou hranou korpusu.
2. Narežte dno 16 mm na rozmer podľa tabuľky vyššie a chrbát na výšku 199 mm.
3. Na chrbát nasaďte držiaky chrbta, vsaďte bočnice a dno. Bočnice majú ľavú a pravú verziu, nezamieňajte ich.
4. Zásuvku nasuňte na výsuvy, kým neslyšíte zapadnutie úchytov.
5. Na čelo pripojte čelné príchyty a čelo nasaďte na bočnice.
6. Dolaďte výšku, bočný posun a sklon čela nastavovacími kolieskami na bočniciach, potom nasaďte krytky otvorov.
7. Skontrolujte, či doťah dotiahne zásuvku z polohy približne 50 mm pred zavretím. Ak nie, skontrolujte vedenie a zarovnanie výsuvov.

Často kladené otázky

Čo znamená „na 16tku“?
Že dno a chrbát zásuvky sa režú z dielca hrúbky 16 mm, s čím sú držiaky chrbta a drážka v bočnici rozmerovo spočítané. Pre 18 mm dno a chrbát vedie GTV samostatnú verziu AXISPRO 18, komponenty medzi sebou zamieňať nemožno.

Akú veľkú skrinku potrebujem na nominálnu dĺžku 250 mm?
Vnútorná hĺbka korpusu musí byť väčšia než 250 mm, aby sa zásuvka v zavretom stave celá zmestila za čelo. V praxi sa počíta s malou rezervou nad nominálnou dĺžkou, presnú minimálnu hĺbku si overte v montážnom návode GTV pre túto dĺžku.

Je výška 200 mm alebo 199 mm?
GTV označuje túto verziu ako H=200 mm, skutočná výška bočnice je 199 mm. V označení sortimentu ide o rovnakú zásuvku, písmeno D je jej kód v rade.

Dá sa doplniť push-to-open?
Táto sada je v doťahovej verzii, ktorá sa otvára úchytkou. GTV vedie AXISPRO aj v samostatnej verzii s otváraním zatlačením, tieto dve verzie sa líšia výsuvmi a nedajú sa prestaviť. Ak chcete čelá bez úchytiek, kupuje sa rovno push-to-open verzia.

Vydrží nosnosť 40 kg aj pri krátkej dĺžke 250 mm?
Nosnosť 40 kg udáva GTV pre celý rad AXISPRO. Pri 250 mm dĺžke sa k limitu dostanete len veľmi ťažko, pretože objem zásuvky je malý.

Môžem dno a chrbát narezať z 18 mm dielca, ktorý mám na sklade?
Nie. Do tejto verzie patrí 16 mm. S 18 mm materiálom dno nedosadne do drážky a držiaky chrbta nedotlačia, zásuvka bude mať vôľu a doťah bude pracovať nesprávne.

Ako rozdelím vnútro takej vysokej zásuvky?
Pozdĺžnymi alebo priečnymi priečkami z 16 mm dielca, prípadne relingmi alebo vnútornými organizérmi. Pri výške 199 mm sa hodí aj plytká vložka v hornej časti, aby sa drobnosti nestrácali pod väčšími predmetmi.

Vyzerá biela RAL 9016 rovnako ako biele korpusové dielce?
RAL 9016 je dopravná biela, čistá a bez sivého alebo krémového podtónu. Pri bielych laminovaných dekoroch sa odtiene môžu mierne líšiť, pri zavretej zásuvke to však vidieť nie je, pretože kov je schovaný za čelom.

Technické parametre

Poznámka

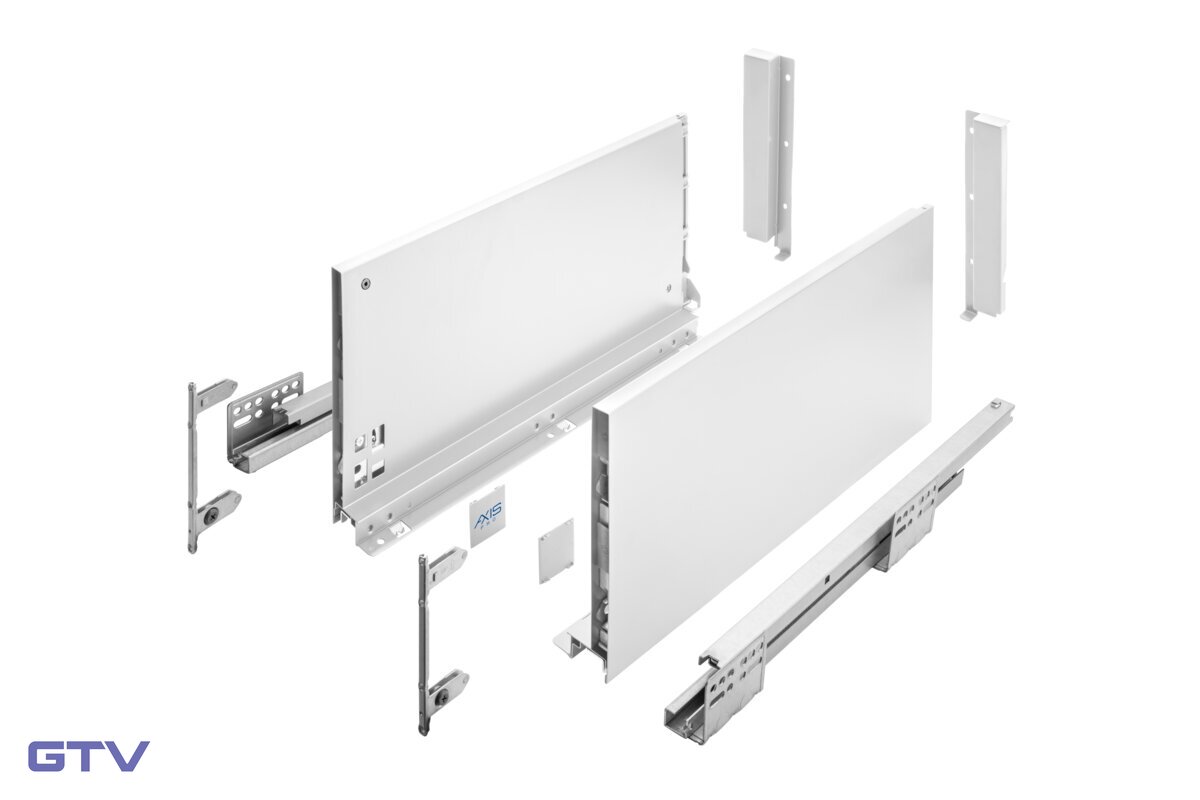

Je v balení:

• 2 ks bočnica zásuvky (ľavá a pravá), výška 199 mm, biela
• 2 ks plnovýsuv s tichým doťahom, NL 250 mm
• 2 ks držiak chrbta (ľavý a pravý)
• 2 ks čelný príchyt
• 2 ks krytka nastavovacieho otvoru
• sada skrutiek

NIE je v balení:

• dno a chrbát zásuvky (narežú sa z 16 mm dielca)
• čelo zásuvky
• nábytková úchytka
• relingy, priečky ani vnútorné organizéry
• montážna šablóna

Dôležité upozornenia:

• Dno a chrbát musia byť z 16 mm materiálu. Táto sada nie je kompatibilná s 18 mm dnom, na to je samostatná verzia AXISPRO 18.
• Bočnice sú ľavá a pravá, nie sú zameniteľné. Pred vŕtaním si ich priložte k skrinke.
• Vnútorná hĺbka korpusu musí byť väčšia než nominálna dĺžka 250 mm, inak zásuvka v zavretom stave nedosadne.
• Doťahová a push-to-open verzia AXISPRO sa líšia výsuvmi. Prestaviť jednu na druhú dokúpením dielu nie je možné.
• Čelo pripojte až po nasunutí zásuvky na výsuvy, inak sa k príchytom nedostanete.
• Nosnosť 40 kg je limit pre celú zásuvku, nie pre jeden výsuv.

Praktické tipy:

• Pri sérii skriniek si narežte dná a chrbty naraz z jednej dosky. Rozmery sa pri rovnakej šírke korpusu nemenia a ušetríte nastavovanie formátovacej pily.
• Dno a chrbát v dekore korpusu robia zásuvku opticky „z jedného kusu“. Kontrastné dno (napríklad antracit v bielej skrinke) je naopak rýchly spôsob, ako dať zásuvke charakter.
• Pri plytkej 250 mm zásuvke sa vyplatí jedna priečna priečka v tretine dĺžky, obsah sa potom pri zatváraní neposúva.
• Krytky nastavovacích otvorov nasaďte až po doladení čela. Vybrať ich bez poškodenia nie je príjemné.
• Ak kombinujete v jednej skrinke výšky A a D, dajte nižšiu nahor. Vysoká zásuvka dolu je stabilnejšia a lepšie sa do nej vidí.

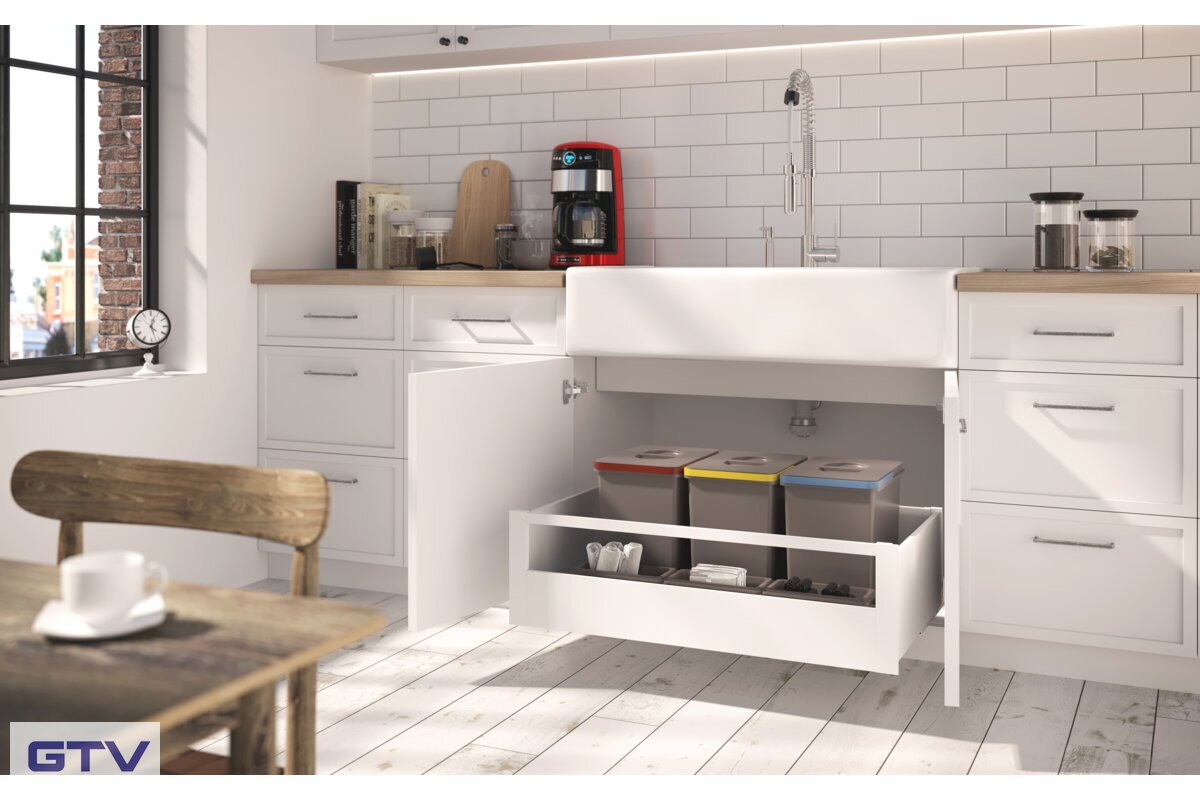

Ideálne použitie

GTV AXISPRO vo verzii D s nominálnou dĺžkou 250 mm je riešenie pre plytké a úzke skrinky, ktoré majú poskytnúť veľký objem na malej hĺbke. V kuchyni sa hodí do bočných skriniek a tam, kde zásuvke berie hĺbku inštalácia, do kúpeľne pod umývadlo, do nočných stolíkov, do kancelárskych kontejnerov pod stolovú dosku a do dielenských skriniek na náradie. Bočnica 199 mm pobere hrnce, pokrievky, zložené spisy aj textil bez relingov, plnovýsuv dá prístup k celému vnútru a tichý doťah zavrie zásuvku bez nárazu aj vtedy, keď ju niekto pustí z pol cesty. Pre stolára je najväčšou výhodou to, že dno a chrbát si režie sám zo 16 mm dielca v dekore korpusu: zásuvka sa prispôsobí presnej svetlej šírke skrinky, vyzerá ako súčasť nábytku a nie je nutné držať sklad hotových formátok. Spolu s nosnosťou 40 kg, 3D nastavením čela a testovanou životnosťou 60 000 cyklov ide o systém pre bežnú každodennú prevádzku, nie len pre občas otvárané skrinky.
