Pozdĺžny reling dopĺňa zásuvkový systém GTV AXISPRO. Nasadzuje sa na hornú hranu kovovej bočnice a vedie od čela k chrbtu, takže zásuvka získa výšku a bok oporu po celej svojej dĺžke.

Nominálna dĺžka 500 mm je v dnešných kuchyniach druhý najpoužívanejší rozmer hneď po 450 mm. Používa sa v spodných skrinkách pod pracovnú dosku s hĺbkou 600 mm, v ostrovčekoch a poloostrovoch, vo vysokých potravinových skriniach a všade, kde sa dá využiť plná hĺbka korpusu. Takáto zásuvka pojme veľa a býva aj ťažko naložená, takže výška boku a jeho tuhosť sú tu praktická vec, nie detail.

Diel je určený stolárskym dielňam, ktoré AXISPRO montujú štandardne, firmám robiacim nábytok na mieru aj na dodatočné doplnenie už namontovanej zásuvky bez zásahu do korpusu.

Kľúčové vlastnosti

• Dĺžka zladená s NL 500 mm – rovnaké číslo, aké je na sade zásuvky; reling sa nemusí krátiť ani prevrtávať.
• Štvorcový profil – priame plochy, ktoré nadväzujú na tvar bočnice a v otvorenej zásuvke pôsobia ako jej predĺženie.
• Vyššia zásuvka bez výmeny bočníc – namiesto drahšej sady s vyššími bokmi doplníte výšku k tej, ktorú už máte.
• Vystuženie 14 mm bočnice – pri pol metri dĺžky a plnom zaťažení je to miesto, kde sa systém prejaví najskôr.
• Pre celú výškovú radu AXISPRO – od nízkych bočníc až po najvyššiu verziu D.
• Ocel s lakovaným povrchom v RAL 9016 – farebne nadväzuje na biele diely systému.
• Sada 2 ks – jedno balenie na jednu zásuvku, bez dopočítavania kusov.

Z čoho sa balenie skladá

Jedno balenie je sada dvoch relingov, teda kus na ľavú a kus na pravú bočnicu jednej zásuvky, s montážnymi spojkami podľa štandardnej dodávky GTV. Sada zásuvky, výsuvy, dno, chrbát ani čelo v balení nie sú.

Čo potrebujete dokúpiť

Ako sa 500 mm líši od susedných dĺžok

Dĺžku vždy odvodzujte od nominálnej dĺžky výsuvov uvedenej na sade zásuvky, nie od hĺbky korpusu ani od rozmeru dna.

Montáž

1. Zásuvku dokončite celú: dno, chrbát, nasunutie na výsuvy a nastavenie čela. Reling sa dopĺňa ako posledný krok.
2. Reling priložte na hornú hranu bočnice, zarovnajte ho s prednou hranou a skontrolujte dosadnutie vzadu.
3. Montážne spojky nasaďte do miest určených na bočnici a reling zaistite podľa montážneho návodu GTV priloženého k zásuvkovej sade.
4. Zopakujte na druhej strane s dielom určeným pre tú stranu.
5. Zásuvku viackrát otvorte a zatvorte, pokiaľ možno aj naloženú. Reling nesmie drhnúť o korpus ani o čelo a doťah musí zavierať rovnako ako predtým.
6. V skrinke s viacerými zásuvkami skontrolujte zarovnanie relingov medzi sebou, pri otvorených zásuvkách je rozdiel viditeľný.

Často kladené otázky

Prečo má reling 500 mm?
Je to nominálna dĺžka výsuvov zásuvky, do ktorej patrí. Na sade AXISPRO nájdete rovnaké číslo. Hĺbka korpusu ani rozmer dna sa pri výbere relingu nepoužívajú.

Dá sa reling 500 mm použiť na zásuvku 450 mm?
Nie. Uchytenie je riešené na konkrétnu dĺžku, takže kratší ani dlhší kus nedosadne. Pre každú dĺžku zásuvky vedie GTV samostatný reling, rad má dĺžky 300, 350, 400, 450, 500 a 550 mm.

Koľko balení potrebujem na skrinku so štyrmi zásuvkami?
Štyri. Jedna sada obsahuje 2 ks a vystrojí jednu zásuvku na oboch stranách.

Ako reling pomôže pri ťažkej zásuvke?
Dvoma spôsobmi. Pridá výšku, takže vysoký obsah nevypadne cez hranu, a vystuží tenkú bočnicu po celej dĺžke, takže sa bok pri zaťažení nevychýli a zásuvka ide po výsuvoch presne.

Môžem ho namontovať na zásuvku, ktorá je už v prevádzke?
Áno, bez rozoberania zásuvky a bez zásahu do korpusu. Je to bežná dodatočná úprava priamo u zákazníka.

Zmení sa niečo na doťahu?
Pri správnej montáži nie. Reling nesmie nikde drhnúť; ak by sa doťah po montáži správal inak, skontrolujte zarovnanie profilu a jeho vzdialenosť od korpusu.

Potrebujem k nemu vyšší chrbát?
Nie je to podmienka. Bez neho zostane vzadu nad chrbtom štrbina. Pri hrncoch a flašiach to nevadí, pri drobnom a sypkom obsahu sa oplatí chrbát narezať vyšší alebo doplniť priečny reling.

Je kompatibilný s AXISPRO s otváraním zatlačením?
Áno, reling je spoločný pre doťahovú aj push-to-open verziu systému.

Technické parametre

Poznámka

Je v balení:

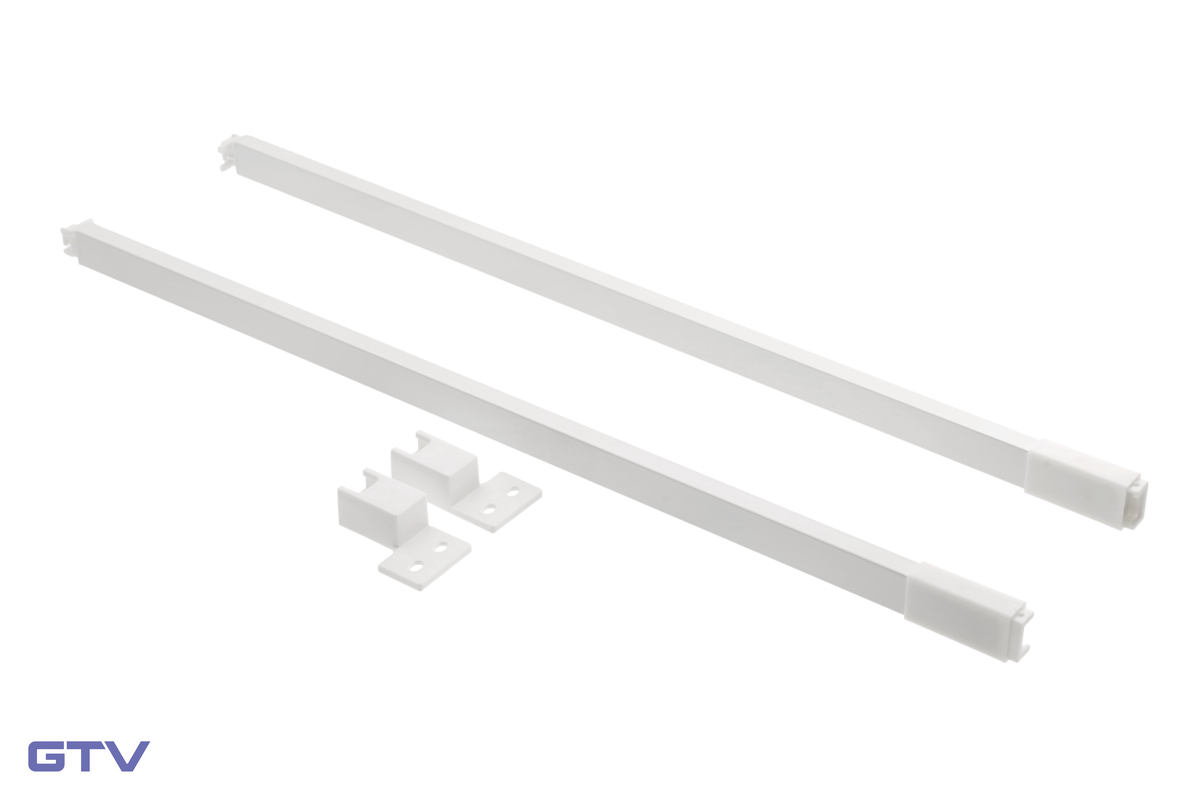

• 2 ks pozdĺžny reling, štvorcový profil, biely, pre zásuvku NL 500 mm
• montážne spojky podľa štandardnej dodávky GTV

NIE je v balení:

• zásuvková sada AXISPRO
• dno, chrbát a čelo zásuvky
• priečny reling
• vnútorné priečky a vložky

Dôležité upozornenia:

• Dĺžka je viazaná na nominálnu dĺžku zásuvky. Na NL 450 ani NL 550 tento kus nepasuje.
• Reling je určený pre systém GTV AXISPRO, na zásuvky iných výrobcov sa uchytenie nehodí.
• Diely sú stranovo určené, ľavý a pravý.
• Nosnosť zásuvky sa relingom nemení, zostáva daná sadou výsuvov.
• Pred montážou overte voľnú výšku nad zásuvkou, najmä pri skrinkách s viacerými zásuvkami nad sebou.
• Reling nekrátte ani neprevrtávajte, uchytenie je navrhnuté na konkrétnu dĺžku.

Praktické tipy:

• Rozmery 450, 500 a 550 mm sa na pohľad nerozlíšia. Pri príjme dodávky ich roztrieďte podľa kódu a označte, najčastejšia reklamácia z montáže je práve zámena dĺžky.
• Pri zásuvkách v ostrovčeku dajte relingy na všetky. Ostrovček býva prístupný z viacerých strán a nerovnaká výška bokov je nápadná.
• Pri ťažkej 500 mm zásuvke doplňte k relingu protišmykovú podložku na dno, obsah sa potom pri rozjazde neposúva.
• Ak zákazník váha medzi výškou C a D, ponúknite C s relingmi. Výsledná výška je blízka D a cena zostavy nižšia.
• Relingy objednávajte spolu so sadami zásuviek. Dodatočná cesta na montáž je drahšia než celé balenie.

Ideálne použitie

Pozdĺžny reling GTV AXISPRO v dĺžke 500 mm je určený do skriniek, ktoré využívajú plnú hĺbku pod pracovnou doskou, teda do bežných kuchynských zostáv s doskou hĺbky 600 mm, do ostrovčekov a poloostrovov, do vysokých potravinových skríň a do úložného nábytku na mieru. V takejto zásuvke sa zvyknú skladovať hrnce, panvice, flaše, zásoby aj ťažšie kuchynské náradie, a práve tam sa prejavia obe funkcie relingu. Nadstavená bočnica udrží vysoký a sypký obsah vnútri, takže sa pri zatváraní neprevalí cez hranu a neskončí za zásuvkou, a profil vedený po celej dĺžke vystuží tenkú 14 mm bočnicu, čo sa odrazí na presnosti chodu po výsuvoch aj na tom, ako zásuvka dosadá k čelu. Mimo kuchyne sa to isté hodí v kancelárskych kontejneroch so zakladačmi, v komodách a v dielenských skrinkách s ťažším náradím. Montáž je rýchla, nevyžaduje zásah do korpusu ani výmenu bočníc a dá sa urobiť aj dodatočne na zásuvke, ktorá je už v prevádzke. Jedno balenie s dvoma kusmi vystrojí jednu zásuvku a biela RAL 9016 drží jednotný vzhľad s bielymi dielmi systému.
