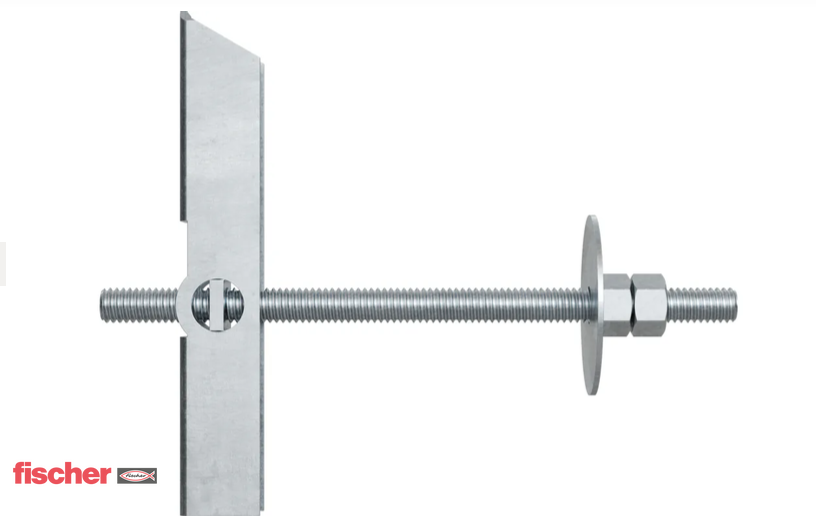

Sklopná hmoždinka je riešenie pre situáciu, kde za doskou nie je nič, o čo by sa dalo oprieť. Princíp je priamočiary: na závitovej tyči M6 je otočne uchytené kovové rameno. Pri montáži sa rameno sklopí do osi tyče, prestrčí sa 16 mm otvorom do dutiny a za doskou sa gravitáciou preklopí naprieč. Dotiahnutím sa potom rameno pritiahne na zadnú stranu dosky a záťaž sa rozloží po celej svojej dĺžke, nie do bodu okolo otvoru.

Práve toto rozloženie záťaže robí zo sklopnej hmoždinky najsilnejší typ dutinového uchytenia. Plastová dutinová hmoždinka a kovová rozperná hmoždinka sa opierajú o malú plochu bezprostredne okolo otvoru, teda presne tam, kde je sadrokartón najslabší. Sklopné rameno pôsobí ďalej od otvoru a cez väčšiu plochu, preto sa používa tam, kde ide o niečo ťažšie: závesné svietidlá a lustre v podhľade, zavesené konstrukcie, konzoly, nosníky, zariadenia zavesené na strope a prvky v dutých stropoch z cihly a betónu.

Veľkosť KD 6 má závit M6 a dĺžku 100 mm. Rozhodujúce sú však tri iné čísla. Priemer vrtania 16 mm, teda otvor musí byť dosť veľký na to, aby rameno prešlo. Minimálna hĺbka dutiny 70 mm, teda za doskou musí byť dosť priestoru na to, aby sa rameno preklopilo. A maximálna hrúbka dielu 63 mm, teda súčet hrúbky dosky a uchytávaného predmetu nesmie byť vyšší, inak na závite nezostane dosť dĺžky.

Materiál je ocel s galvanickým zinkovaním. Je to štandardná povrchová ochrana pre interiér, teda pre podhľady, dutinové priečky a stropy vo vytápaných priestoroch. Do trvale vlhkého prostredia a do exteriéru patrí iný typ uchytenia.

Balenie má 25 kusov, takže je určené na prácu, nie na jeden otvor. Výrobca ho vedie v profesionálnej kategórii.

Kľúčové vlastnosti

• Sklopné kovové rameno, ktoré rozloží záťaž po dĺžke, nie do bodu okolo otvoru
• Závitová tyč M6 x 100 mm, kombinovateľná s bežným spojovacím materiálom M6
• Priemer vrtania 16 mm
• Minimálna hĺbka dutiny 70 mm
• Maximálna hrúbka uchytávaného dielu 63 mm
• Galvanicky zinkovaná ocel, povrchová ochrana pre interiér
• Vhodná pre sadrokartón, sadrovláknité dosky, drevotriesku a duté stropy z cihly a betónu
• Najvyššia nosnosť z dutinových hmoždiniek vďaka rozloženiu záťaže
• Balenie 25 kusov, profesionálna kategória

Z čoho sa balenie skladá

Čo potrebujete dokúpiť

• Vrták 16 mm podľa materiálu dosky. Do sadrokartónu vrták do dreva alebo dierovač, do betónu a cihly vrták do muriva.
• Matice a podložky M6, ak uchytávaný predmet nemá vlastné
• Kľúč alebo nástrčný kľúč na dotiahnutie
• Detektor vedenia, pri vrtaní 16 mm otvoru do sadrokartónu je to rozumná investícia
• Iný typ hmoždinky, ak je dutina menšia než 70 mm (pozri tabuľku nižšie)

Tri čísla, ktoré rozhodujú

Ak nepoznáte hĺbku dutiny, zistite ju pred vrtaním. Najjednoduchšie je prestrčiť do malého skúšobného otvoru drôt zahnutý do pravého uhla a odmerať, koľko sa dá zasunúť. Pri podhľade s profilmi pozor na to, že dutina je v mieste profilu podstatne nižšia.

Kedy sklopná hmoždinka a kedy iný typ

Platí jedno pravidlo: ak sa za doskou dá nájsť nosný profil alebo murivo, uchyťte sa doň. Dutinové uchytenie je riešenie pre prípad, že sa to nedá.

Montáž

1. Zistite hĺbku dutiny a overte, že je aspoň 70 mm
2. Skontrolujte, že súčet hrúbky dosky a uchytávaného predmetu nepresahuje 63 mm
3. Pred vrtaním overte detektorom, že v mieste nie je vedenie. Pri otvore 16 mm sa prípadný kábel nedá minúť.
4. Vyvrtajte otvor 16 mm vrtákom vhodným pre daný materiál
5. Sklopte rameno do osi závitovej tyče a prestrčte ho otvorom do dutiny
6. Zatlačte tak, aby rameno prešlo celé, a potom tyč mierne potiahnite k sebe. Rameno sa za doskou preklopí naprieč.
7. Nasaďte uchytávaný predmet, podložku a maticu a dotiahnite kľúčom
8. Dotahujte plynulo a cítivo. Pri nadmernom momente rameno pretlačí sadrokartón a uchytenie sa znehodnotí.

Krok 6 je ten, na ktorom montáž najčastejšie zlyhá. Ak sa rameno nepreklopí, nie je v dutine dosť miesta alebo narazilo na profil či vedenie. Nesnažte sa to vyriešiť silou, vytiahnite hmoždinku a vrtajte inde.

Časté chyby

Často kladené otázky

Dá sa hmoždinka po montáži demontovať a použiť znova?
Nie. Ak odskrutkujete maticu a vytiahnete tyč, rameno zostane v dutine a vypadne. Preto si pred dotiahnutím overte, že predmet je v správnej polohe. Pri uchytení, ktoré budete opakovane rozoberať, je vhodnejšia kovová rozperná hmoždinka, ktorá v doske zostane.

Čo keď je dutina menšia než 70 mm?
Potom sa rameno nepreklopí a hmoždinka nebude držať. Zvoľte menšiu veľkosť zo série, ak jej minimálna dutina sedí, alebo iný typ dutinového uchytenia. Nesnažte sa to obísť silou.

Akú má nosnosť?
Výrobca uvádza nosnosti v samostatných zaťažovacích tabuľkách podľa materiálu dosky, jej hrúbky a spôsobu zaťaženia, preto konkrétne kilogramy na karte negarantujeme. Platí, že sklopná hmoždinka má z dutinových uchytení najvyššiu nosnosť práve preto, že rameno rozloží záťaž po dĺžke, a že rozhodujúci je materiál dosky, nie samotná hmoždinka.

Ako zistím hĺbku dutiny bez toho, aby som urobil veľký otvor?
Vyvrtajte malý skúšobný otvor, prestrčte doň drôt zahnutý do pravého uhla a odmerajte, koľko sa dá zasunúť. Pri podhľadoch to urobte na viacerých miestach, pretože v mieste nosného profilu je dutina výrazne nižšia.

Môžem ju použiť na strop?
Áno, to je jedno z jej hlavných použití, vrátane dutých stropov z cihly a betónu. Pri zavesených svietidlách a konstrukciách na strope je rozloženie záťaže ramenom podstatne bezpečnejšie než bodové uchytenie okolo otvoru.

Čo ak sa rameno v dutine nepreklopí?
Znamená to, že v dutine nie je dosť miesta alebo rameno narazilo na profil, izoláciu alebo vedenie. Hmoždinku vytiahnite a vrtajte na inom mieste. Otvor sa dá zatrieť stierkou.

Je zinkovaná ocel vhodná do kúpeľne?
Do bežnej vytápanej kúpeľne s normálnou vlhkosťou áno. Do trvale vlhkého prostredia, do nevytápaných priestorov s kondenzáciou a do exteriéru nie, tam patrí uchytenie s odolnejšou povrchovou ochranou.

Prečo je priemer vrtania až 16 mm?
Pretože sklopeným ramenom treba prejsť cez otvor. To je daň za princíp, ktorý dáva tomuto typu hmoždinky jeho nosnosť. Pri vrtaní 16 mm otvoru do dutinovej priečky preto vždy skontrolujte, že tam nie je vedenie.

Dá sa použiť na drevotrieskovú dosku?
Áno, výrobca drevotriesku medzi vhodné podklady uvádza, za predpokladu, že je za ňou dutina minimálne 70 mm. Ide o duté konstrukcie, nie o plnú dosku.

Technické parametre

Poznámka

Je v balení

• 25x sklopná hmoždinka KD 6 so závitovou tyčou M6 x 100 mm

NIE je v balení

• vrták 16 mm
• matice a podložky nad rámec dodávky
• uchytávaný spojovací materiál

Dôležité upozornenia

• Vrtajte presne 16 mm. Menší otvor nepustí sklopené rameno, väčší zbytočne oslabuje dosku.
• Za doskou musí byť dutina minimálne 70 mm. Pri nižšej sa rameno nepreklopí a uchytenie nedrží.
• Súčet hrúbky dosky a uchytávaného predmetu nesmie presiahnuť 63 mm.
• Hmoždinka nie je demontovateľná. Po odskrutkovaní matice rameno vypadne do dutiny a je stratené.
• Nedotahujte nadmerným momentom. Rameno pretlačí sadrokartón a uchytenie sa znehodnotí.
• Pred vrtaním 16 mm otvoru skontrolujte detektorom vedenie. Pri tomto priemere sa kábel minúť nedá.
• Nosnosť závisí od materiálu a hrúbky dosky. Riaďte sa zaťažovacími tabuľkami výrobcu, nie samotným typom hmoždinky.
• Zinkovaná ocel je povrchová ochrana pre interiér, nie pre exteriér ani pre trvale vlhké prostredie.

Praktické tipy

• Hĺbku dutiny si premerajte na viacerých miestach. V podhľade je v mieste nosného profilu dutina výrazne nižšia než medzi profilmi a práve tam sa rameno nepreklopí.
• Ak sa za doskou dá nájsť nosný profil, uchyťte sa doň priamo. Dutinové uchytenie je riešenie, keď sa to nedá, nie prvá voľba.
• Pri zavesení svietidla alebo konstrukcie si vopred rozmyslite polohu. Hmoždinku sa nedá odskrutkovať a nasadiť o pár centimetrov vedľa.
• Z balenia 25 kusov si nechajte pár kusov v rezerve ku konkrétnej stavbe. Pri dodatočnej úprave je lacnejšie mať kus v zásobe než kupovať nové balenie.
• Pri práci nad hlavou si rameno pred zasunutím sklopte a pridržte prstom. Gravitácia ho v dutine preklopí sama, ale pri strope ho treba najprv dostať celé za dosku.

Ideálne použitie

Sklopná hmoždinka KD 6 patrí tam, kde treba do dutinovej konstrukcie zavesiť niečo ťažšie, než na čo stačia plastové a rozperné dutinové hmoždinky: svietidlá a lustre v sadrokartónovom podhľade, konzoly a nosníky na dutinových priečkach, zavesené konstrukcie a zariadenia v stropoch, technické prvky v dutých stropoch z cihly a betónu a montáž na sadrovláknité dosky a na duté drevotrieskové konstrukcie. Prínosom je rozloženie záťaže po dĺžke sklopného ramena, teda ďalej od otvoru a cez väčšiu plochu, než aké dosiahne bodové uchytenie. Podmienkou je dostatočná dutina, minimálne 70 mm, a otvor presne 16 mm. Závit M6 umožňuje použiť bežný spojovací materiál M6 a kombinovať hmoždinku s rôznymi uchytávanými prvkami. Balenie 25 kusov je určené na prácu na stavbe, nie na jeden otvor, a výrobca ho vedie v profesionálnej kategórii. Galvanické zinkovanie je povrchová ochrana pre interiér, do vlhkého prostredia a do exteriéru patrí odolnejšie uchytenie.
