Pri systémových zásuvkách si stolár vyrába dva diely sám: dno a zadnú stenu. Bočnice, výsuvy a čelné uchytenie dodáva výrobca, ale chrbát je doska, ktorú treba narezať a nejako uchytiť do bočníc. Na to slúži držiak chrbta.

Prakticky to funguje tak, že do bočníc TANDEMBOX sa osadia dva držiaky, jeden vľavo a jeden vpravo, a do nich sa vloží a zaistí zadná stena zásuvky. Bez držiakov sa chrbát nemá o čo oprieť a zásuvka nemá priestorovú tuhosť, čo sa prejaví tým, že sa pri plnom naložení krúti.

Rozhodujúci údaj pri tomto dieli je označenie výšky. Výrobca vedie držiaky chrbta pre jednotlivé výškové varianty systému a tento je pre výšku B. Nie je to voľba podľa vzhľadu ani podľa toho, čo je na sklade: držiak musí zodpovedať výške zostavy, ktorú skladáte, inak chrbát nebude v správnej polohe voči bočniciam a voči hornej hrane zásuvky. Pri objednávaní je to najčastejšia chyba, pretože označenia výšok sa dajú ľahko zameniť.

Šedé prevedenie je pri držiakoch chrbta štandard a má to logiku. Držiak je umiestnený v zadnej časti zásuvky, kde ho pri bežnom používaní nevidíte, takže farba nie je dizajnové rozhodnutie, ale systémová. Výrobca pre svoje zásuvkové systémy používa pri týchto dieloch odtieň prachovo šedej.

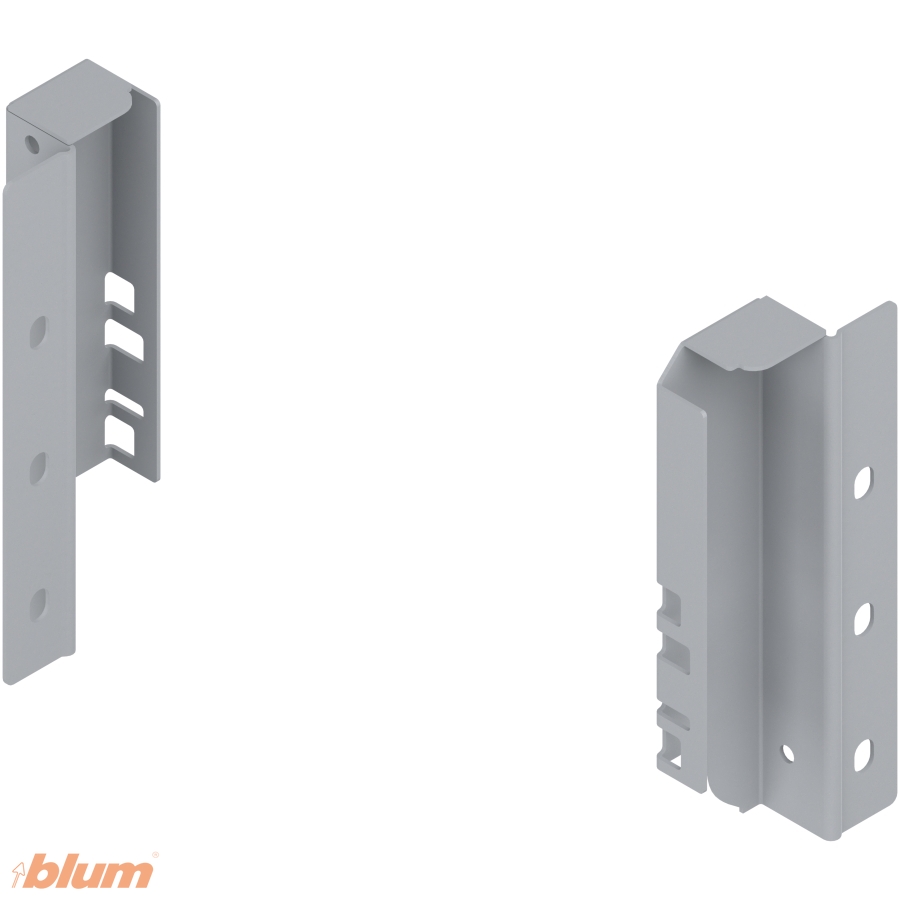

Dodávka je ako ľavý a pravý diel, teda jedna sada vystačí na jednu zásuvku. Pri zostave s tromi zásuvkami potrebujete tri sady.

Kľúčové vlastnosti

• Drží zadnú stenu zásuvky v bočniciach systému TANDEMBOX
• Výška B, musí zodpovedať výškovému variantu skladanej zostavy
• Ľavý a pravý diel v jednej dodávke, teda sada na jednu zásuvku
• Šedé prevedenie, systémová farba výrobcu pre tieto diely
• Dáva zásuvke priestorovú tuhosť, bez chrbta sa plne naložená zásuvka krúti
• Systémový diel, rozmery a poloha sú dané konstrukciou zásuvkového systému
• Originálny diel výrobcu, zhodný s dokumentáciou a konfigurátorom systému

Z čoho sa balenie skladá

Jedna dodávka vystačí na jednu zásuvku. Pri trojzásuvkovej zostave potrebujete tri sady.

Čo potrebujete dokúpiť

Držiak chrbta je jeden z dielov zostavy, nie samostatný výrobok. Na jednu zásuvku potrebujete:

• Bočnice TANDEMBOX v príslušnej výške a menovitej dĺžke
• Zadnú stenu, teda chrbát, narezaný na mieru podľa tabuliek výrobcu
• Dno zásuvky, narezané na mieru
• Čelné uchytenie a nastavovacie prvky čela
• Prípadné relingy alebo nadstavce, ak zostava obsahuje výškový nadstavec
• Ďalšie sady držiakov podľa počtu zásuviek

Ako držiak chrbta zapadá do zostavy

Z tabuľky je vidieť, prečo je držiak chrbta položka, na ktorú sa pri objednávke zapomína. Je to spojovací článok medzi systémovým dielom a dielom, ktorý si stolár vyrába sám.

Čo rozhoduje pri objednávaní

Rozmery chrbta a dna si vždy prepočítajte podľa tabuliek alebo konfigurátora výrobcu, nie podľa vnútorného rozmeru korpusu. Pri systémových zásuvkách sú to dané vzorce a odchýlka pár milimetrov znamená, že sa chrbát do držiakov nevloží alebo bude vôľa.

Montáž

1. Skontrolujte, že označenie výšky držiaka zodpovedá výške bočníc a celkovej výške zostavy
2. Zmerajte a narežte zadnú stenu podľa tabuliek alebo konfigurátora výrobcu systému
3. Osaďte držiaky do bočníc, jeden vľavo a jeden vpravo, podľa montážneho návodu
4. Vložte zadnú stenu do držiakov a zaistite ju podľa návodu
5. Osaďte dno zásuvky
6. Skontrolujte, že zásuvka je v pravom uhle. Zásuvka, ktorá nie je v uhle, sa vo vedení krúti a čelo sa nedá nastaviť do roviny.
7. Osaďte a nastavte čelo

Montáž robte podľa originálneho montážneho návodu výrobcu. Pri systémových zásuvkách je poradie krokov aj poloha dielov presne daná a improvizácia sa prejaví na chode zásuvky, nie až po rokoch.

Často kladené otázky

Je v dodávke jeden diel alebo ľavý aj pravý?
Ľavý aj pravý, teda sada na jednu zásuvku. Pri zostave s viacerými zásuvkami potrebujete toľko sád, koľko je zásuviek.

Čo znamená výška B?
Je to označenie výškového variantu zásuvkového systému. Výrobca vedie držiaky chrbta pre jednotlivé výšky a držiak musí zodpovedať tej, ktorú skladáte. Nie je to voliteľný parameter.

Čo sa stane, ak použijem držiak pre inú výšku?
Zadná stena nebude v správnej polohe voči bočniciam a voči hornej hrane zásuvky. Buď sa nevloží, alebo bude v nesprávnej výške a zásuvka nebude mať správnu tuhosť ani vzhľad.

Môžem chrbát uchytiť bez držiakov?
Pri systémových zásuvkách nie. Držiak je navrhnutý presne pre túto konstrukciu a nahradiť ho improvizáciou znamená, že zásuvka stratí priestorovú tuhosť a pri plnom naložení sa začne krútiť.

Aký rozmer má mať zadná stena?
Určujú ho tabuľky alebo konfigurátor výrobcu systému podľa menovitej dĺžky, výšky a šírky korpusu. Nepočítajte ho z vnútorného rozmeru korpusu, pri systémových zásuvkách sú to dané vzorce.

Prečo je držiak šedý a nie v odtieni zásuvky?
Pretože je v zadnej časti zásuvky, kde ho pri bežnom používaní nevidíte. Výrobca pre tieto diely používa jednu systémovú šedú, takže nie je potrebné vyberať podľa odtieňa zásuvky.

Koľko sád potrebujem na kuchynskú linku?
Toľko, koľko je zásuviek. Spočítajte zásuvky z výkresu, nie skrinky, pretože v jednej skrinke môžu byť dve alebo tri zásuvky.

Dá sa držiak dodatočne doplniť do už zmontovanej zásuvky?
Áno, ale znamená to zásuvku rozobrať. Pri plánovaní je preto lepšie držiaky objednať spolu s bočnicami, nie dodatočne.

Technické parametre

Rozmery držiaka a hodnotu výšky B v milimetroch výrobca na verejne dostupných kartách neuvádza. Pozri Na kontrolu.

Poznámka

Je v balení

• 1x držiak chrbta, ľavý
• 1x držiak chrbta, pravý

NIE je v balení

• bočnice TANDEMBOX
• zadná stena a dno zásuvky
• čelné uchytenie a nastavovacie prvky
• relingy a nadstavce

Dôležité upozornenia

• Označenie výšky musí zodpovedať výške skladanej zostavy. Držiak pre inú výšku nie je zameniteľný.
• Dodávka je ľavý a pravý diel, teda sada na jednu zásuvku. Pri viacerých zásuvkách počítajte sadu na každú.
• Rozmer zadnej steny a dna prepočítajte podľa tabuliek alebo konfigurátora výrobcu, nie podľa vnútorného rozmeru korpusu.
• Montujte podľa originálneho montážneho návodu výrobcu. Pri systémových zásuvkách je poloha dielov presne daná.
• Pri objednávaní kontrolujte okrem výšky aj farebné prevedenie, pretože pri niektorých zostavách sa používa iné.
• Držiak chrbta nie je samostatný výrobok, je to diel zostavy. Bez bočníc, chrbta a dna zásuvka nevznikne.

Praktické tipy

• Držiaky chrbta objednávaj spolu s bočnicami, nie dodatočne. Je to najčastejšie zabudnutá položka v objednávke a doplniť ju znamená čakať na dodávku alebo rozoberať zásuvku.
• Spočítaj zásuvky z výkresu, nie skrinky. V jednej skrinke môžu byť dve aj tri zásuvky a každá potrebuje vlastnú sadu.
• Zapíš si k projektu označenie výšky zostavy. Pri dodatočnom doplnení zásuvky alebo pri reklamácii je to prvý údaj, ktorý budeš potrebovať.
• Chrbát a dno nareži až po tom, čo máš bočnice a držiaky na stole. Prepočet z tabuliek si tak overíš na skutočnom dieli.
• Pred nastavovaním čela skontroluj, že zásuvka je v pravom uhle. Krútiacu sa zásuvku sa nastavením čela vyrovnať nedá.

Ideálne použitie

Držiak chrbta je systémový diel pre zásuvkový systém TANDEMBOX a jeho úlohou je uchytiť zadnú stenu zásuvky do bočníc. Patrí teda do každej zásuvky tohto systému, ktorú stolár skladá: do kuchynských spodných skriniek, do vysokých zásuvkových zostáv, do kúpeľňového nábytku, do kancelárskeho nábytku a do nábytku na mieru. Prínos je konstrukčný, nie vzhľadový: držiak spojí systémovú časť zásuvky s doskou, ktorú si stolár reže sám, a dá zásuvke priestorovú tuhosť, bez ktorej sa plne naložená zásuvka krúti a čelo sa nedá nastaviť do roviny. Výška B je jedno z výškových označení systému a držiak musí zodpovedať výške skladanej zostavy, pretože určuje polohu zadnej steny voči bočniciam. Šedé prevedenie je systémová farba pre tieto diely, ktoré sú v zadnej časti zásuvky a pri bežnom používaní ich nie je vidieť. Dodávka je ľavý a pravý diel, teda jedna sada na jednu zásuvku.
