Bočná stabilizácia Blum MOVENTO ZS7M400MU prepája ľavý a pravý výsuv hliníkovou hriadeľou, takže sa oba pohybujú presne súčasne. Pri širokej zásuvke sa bez nej stáva, že pri ťahaní za jeden roh čela sa jedna strana vysúva rýchlejšie ako druhá a zásuvka sa v korpuse mierne vzpriečí. Po osadení stabilizácie ide zásuvka rovno, nech ju chytíte kdekoľvek. Blum ju odporúča pri korpusoch širších ako 900 mm a sada je dimenzovaná až na šírku korpusu 1400 mm. Hriadeľ aj ozubené lišty sa skracujú na mieru. Diely sa na výsuvy nasadia a zaistia, pod zásuvkou nezaberú žiadne miesto a na korpuse ani zásuvke netreba nič upravovať. Táto verzia je určená na výsuvy MOVENTO s nominálnou dĺžkou do 400 mm.
Pre koho a kde sa bočná stabilizácia používa
- Široké kuchynské zásuvky a výsuvy na hrnce v skrinkách so šírkou 900 až 1400 mm
- Zásuvky pod varnou doskou a v ostrovčekoch so širokými čelami
- Široké zásuvky komôd, TV stolíkov a nábytku do spálne
- Zásuvky s úchytkou mimo stredu čela alebo s otváraním zatlačením, kde sa zásuvka otvára tlakom na ľubovoľné miesto
- Stolári a kuchynské štúdiá, ktoré stavajú drevené zásuvky na výsuvoch Blum MOVENTO
Kľúčové vlastnosti
- Synchrónny chod oboch výsuvov: zásuvka sa nevzpriečuje ani pri ťahaní za kraj čela
- Pre nominálnu dĺžku výsuvov do 400 mm: na dlhšie výsuvy je určená verzia do 600 mm
- Šírka korpusu do 1400 mm: hliníková hriadeľ s dĺžkou 1051 mm sa skracuje na mieru
- Odporúčaná od šírky korpusu 900 mm
- Nasadenie a zaistenie: montáž bez úprav korpusu a zásuvky
- Pod zásuvkou nezaberá miesto: vzadu treba počítať s hĺbkou nominálna dĺžka + 15 mm
- Kompatibilná s technikami pohybu MOVENTO: BLUMOTION, TIP-ON, TIP-ON BLUMOTION aj SERVO-DRIVE
- Farba prachovo sivá (RAL 7037): ladí s výsuvmi MOVENTO

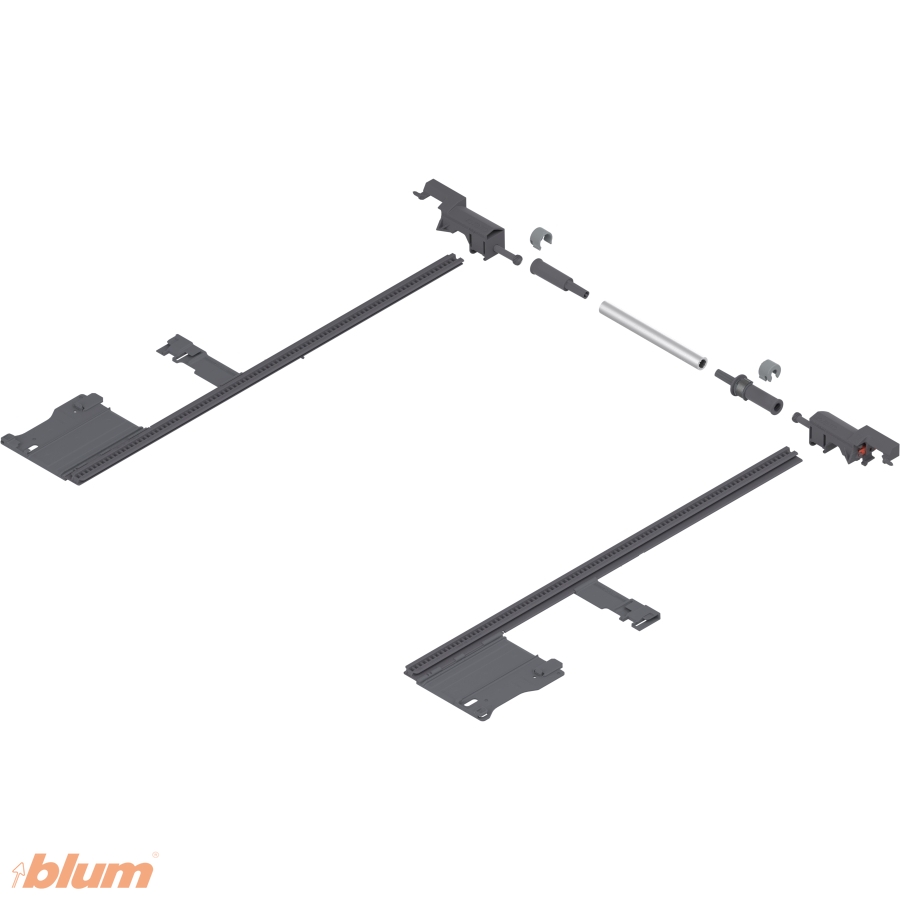

Z čoho sa balenie skladá
- 1 ks hliníkovej hriadele dĺžky 1051 mm (skracovateľná)
- Ozubené lišty a upevňovacie diely pre ľavú a pravú stranu (skracovateľné)
Čo potrebujete dokúpiť
- Výsuvy Blum MOVENTO s nominálnou dĺžkou do 400 mm (pár)
- Čelné príchyty MOVENTO T51.7601 (ľavý a pravý)
- Pílku na kov na skrátenie hriadele
Porovnanie: ktorú verziu bočnej stabilizácie zvoliť
| Kód | Nominálna dĺžka výsuvu | Max. šírka korpusu | Kedy ju zvoliť |
|---|---|---|---|
| ZS7M400MU (tento produkt) | do 400 mm | 1400 mm | Výsuvy MOVENTO do 400 mm |
| ZS7M600MU | do 600 mm | 1400 mm | Dlhšie výsuvy MOVENTO do 600 mm |
Montáž
- Hriadeľ skráťte podľa vzorca: dĺžka hriadele = svetlá šírka korpusu − 315 mm. Pri korpuse širokom 1000 mm s bočnicami 19 mm (svetlá šírka 962 mm) vyjde hriadeľ 647 mm.
- Ozubené lišty skráťte na dĺžku nominálna dĺžka výsuvu + 10 mm. Pri výsuve NL 400 mm majú lišty 410 mm.
- Overte hĺbku korpusu. So stabilizáciou potrebujete vnútornú hĺbku aspoň nominálna dĺžka + 15 mm.
- Diely stabilizácie nasaďte na výsuvy podľa montážneho návodu Blum a zaistite ich.
- Zásuvku nasaďte na výsuvy a vyskúšajte, či sa pri ťahaní za ľavý aj pravý roh čela vysúva rovno.
Časté otázky (FAQ)
Kedy je bočná stabilizácia potrebná?
Blum ju odporúča pri korpusoch širších ako 900 mm. Pri užších zásuvkách výsuvy MOVENTO bežne idú rovno aj bez nej.
Aká dlhá má byť hriadeľ?
Dĺžka hriadele = svetlá šírka korpusu − 315 mm. Dodávaná hriadeľ má 1051 mm, čo pokryje korpusy až do šírky 1400 mm.
Potrebujem pri stabilizácii hlbší korpus?
Áno, o niečo. Vnútorná hĺbka korpusu musí byť aspoň nominálna dĺžka výsuvu + 15 mm, teda pri NL 400 mm aspoň 415 mm.
Funguje stabilizácia s otváraním zatlačením?
Áno. Je kompatibilná s BLUMOTION, TIP-ON, TIP-ON BLUMOTION aj SERVO-DRIVE. Pri otváraní zatlačením je obzvlášť užitočná, pretože sa zásuvka otvára tlakom na ľubovoľné miesto čela.
Hodí sa aj na výsuvy s nominálnou dĺžkou 450 mm a viac?
Nie, táto verzia je určená do 400 mm. Na dlhšie výsuvy použite verziu ZS7M600MU.
Zaberá stabilizácia miesto pod zásuvkou?
Nie. Smerom dole nepotrebuje žiadny priestor, len vzadu treba počítať s hĺbkou NL + 15 mm.
Je v balení všetko pre jednu zásuvku?
Áno, sada obsahuje hriadeľ a diely pre ľavú aj pravú stranu jednej zásuvky.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Kód výrobcu (obj. číslo) | ZS7M400MU |
| Značka a rad | Blum MOVENTO |
| Typ | bočná stabilizácia pre plnovýsuv |
| Nominálna dĺžka výsuvu | do 400 mm |
| Max. šírka korpusu | 1400 mm |
| Odporúčané od šírky korpusu | 900 mm |
| Dĺžka hriadele | 1051 mm, skracovateľná |
| Dĺžka hriadele po skrátení | svetlá šírka korpusu − 315 mm |
| Dĺžka ozubenej lišty | nominálna dĺžka + 10 mm |
| Priestor vzadu | nominálna dĺžka + 15 mm |
| Priestor pod zásuvkou | nie je potrebný |
| Materiál | hliníková hriadeľ, plastové diely |
| Farba | prachovo sivá (RAL 7037) |
| Montáž | nasadenie a zaistenie |
| Kompatibilita | MOVENTO s BLUMOTION, TIP-ON, TIP-ON BLUMOTION, SERVO-DRIVE |
| Balenie | sada pre 1 zásuvku (ľavá a pravá strana) |
Poznámka
Je v balení: hliníková hriadeľ 1051 mm, ozubené lišty a upevňovacie diely pre ľavú a pravú stranu.
NIE je v balení: výsuvy MOVENTO, čelné príchyty T51.7601, montážny návod pre konkrétnu zásuvku si stiahnite z Blum.
Dôležité upozornenia:
- Táto verzia platí len pre výsuvy s nominálnou dĺžkou do 400 mm.
- Pred objednaním skontrolujte vnútornú hĺbku korpusu. So stabilizáciou musí byť aspoň NL + 15 mm.
- Hriadeľ režte presne podľa vzorca. Pri kratšej hriadeli stabilizácia nezaberie na oboch stranách.
Praktické tipy:
- Hriadeľ po odrezaní zbavte otrepov pilníkom, aby sa dala hladko nasadiť.
- Pri zostave zásuviek rovnakej šírky narežte všetky hriadele naraz podľa jednej odmerky.
Ideálne použitie
Bočná stabilizácia Blum MOVENTO ZS7M400MU patrí do každej širokej drevenej zásuvky na výsuvoch MOVENTO do 400 mm, najmä v kuchynských skrinkách so šírkou 900 až 1400 mm. Široký výsuv s hrncami alebo zásuvka s otváraním zatlačením sa vďaka nej vysúva rovno a bez vzpriečenia, aj keď ju potiahnete alebo zatlačíte pri kraji čela.
