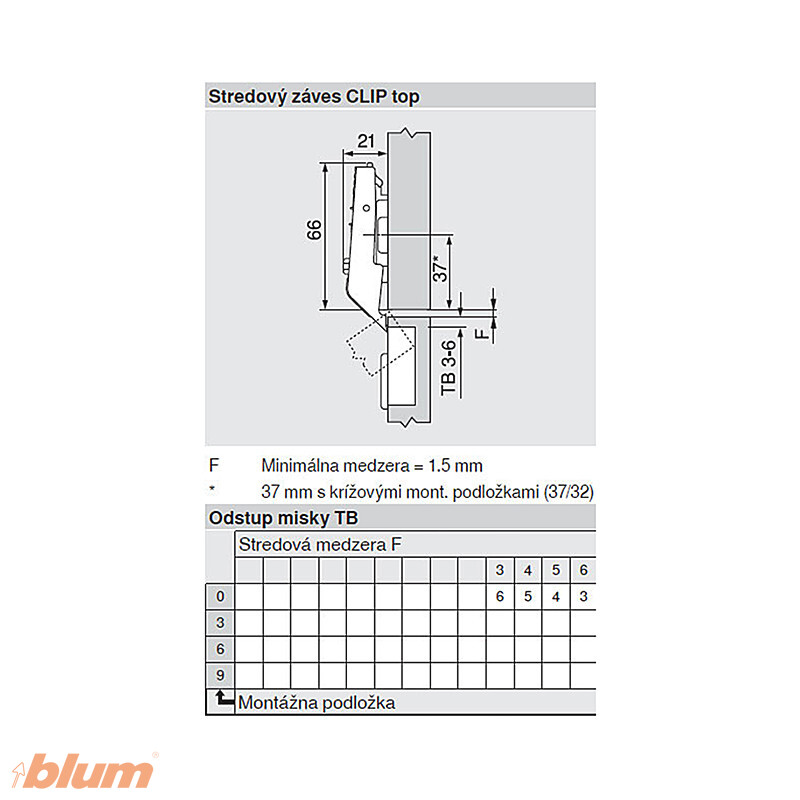

Stredový záves Blum CLIP top 78Z5500T je kľúčový komponent bi-fold výklopného systému AVENTOS HF a HF top, ktorý spája horné a spodné čelo skladacích dvierok. Bez stredového závesu by dve čelá neboli prepojené a bi-fold systém by nefungoval. Záves umožňuje vzájomné skladanie oboch čiel — pri otváraní sa spodné čelo priloží k hornému a obe sa zdvihnú nahor. Verzia bez pružiny (unsprung) je nevyhnutná pre správnu funkciu výklopného systému AVENTOS — otváranie a zatváranie zabezpečuje zdvíhací mechanizmus, nie záves.

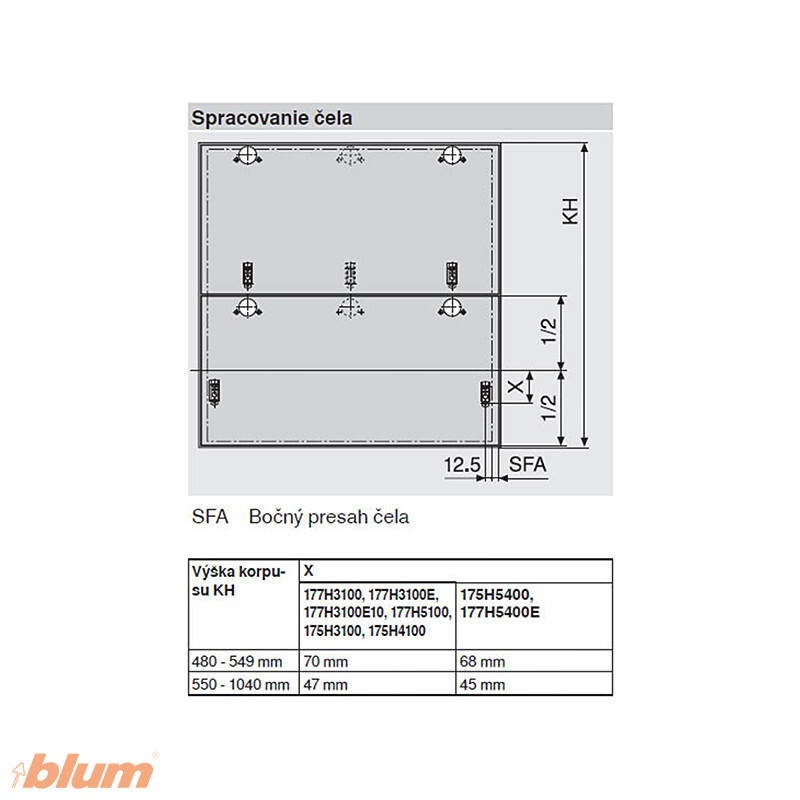

Funkcia stredového závesu v bi-fold systéme:
Bi-fold dvierka sa skladajú z dvoch čiel (horného a spodného), ktoré sú prepojené stredovým závesom:
- Spoj dvoch čiel — stredový záves je namontovaný na vnútornej strane v mieste, kde sa horné a spodné čelo stretávajú
- Skladací pohyb — pri otváraní sa záves ohýba a umožňuje spodnému čelu priložiť sa k hornému
- Ochrana prstov — inovatívna konštrukcia zabraňuje zachyteniu prstov medzi dvoma čelami pri skladaní
- Bez pružiny — záves neovplyvňuje pohyb čela, všetku prácu vykonáva zdvíhací mechanizmus
CLIP top — montáž bez náradia:
Záves využíva osvedčený systém CLIP:
- Nacvaknutie — záves sa nacvakne na montážnu platničku bez náradia
- Odopnutie — stlačením uvoľňovacej páčky sa záves odopne
- Opakovaná montáž — čelá možno kedykoľvek zložiť a nasadiť späť
Nastavenie v dvoch smeroch:
Po namontovaní záves umožňuje presné nastavenie polohy čiel:
- Bočné nastavenie — ±2 mm (vyrovnanie medzery medzi čelami)
- Nastavenie hĺbky — +1,5 / –3 mm (komfortné nastavenie závitovým / šnekovým mechanizmom)
Pre drevené čelá a široké hliníkové rámy:
Model 78Z5500T je určený pre:
- Drevené čelá — DTD, MDF, masív, preglejka — montáž skrutkami do dreva
- Široké hliníkové rámy — šírka rámu nad 20 mm — pri širokých hliníkových rámoch je potrebná dodatočná krížová montážna platnička pre stredový záves
- Pre úzke hliníkové rámy — zvoľte model pre úzke rámy (78Z550AT)

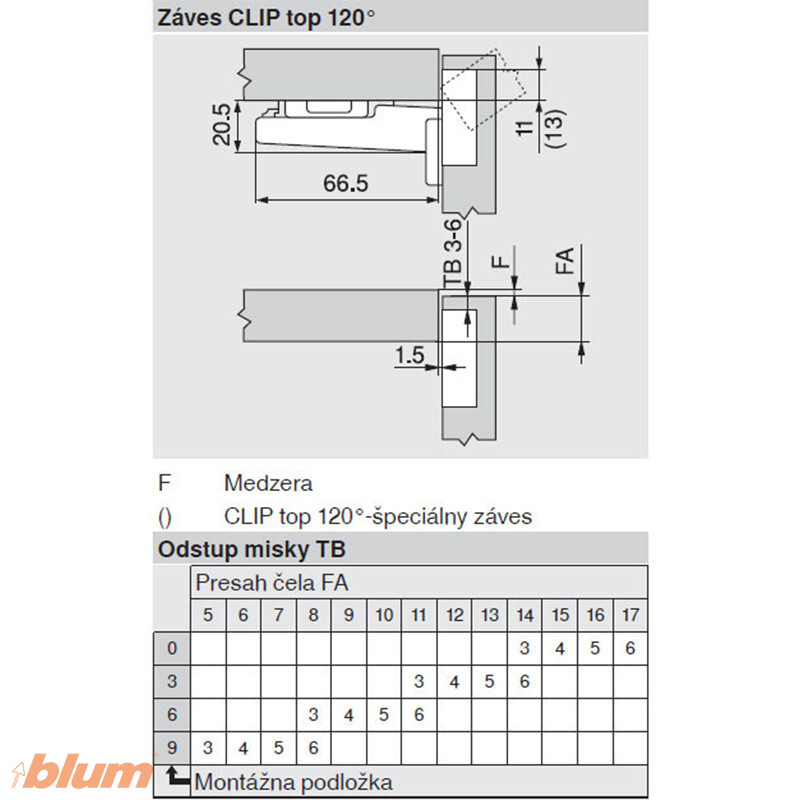

Miska na skrutky (screw-on):
Záves má misku montovanú na skrutky (nie na INSERTA / zalisovanie):
- Vyvŕtanie otvoru Ø 35 mm — štandardný otvor pre misku závesa
- Priskrutkovanie — miska sa priskrutkuje skrutkami do čela
- Štandardný postup — rovnaký ako pri bežných nábytkových závesoch CLIP top
Technické parametre:
| Parameter | Hodnota |
|---|---|
| Typ | Stredový záves pre AVENTOS HF / HF top bi-fold |
| Séria | CLIP top |
| Obj. číslo | 78Z5500T |
| Uhol otvorenia | 120° |
| Pružina | Bez pružiny (unsprung) |
| Miska | Na skrutky (screw-on) |
| Materiál misky | Zinok |
| Povrchová úprava | Poniklovaná |
| Bočné nastavenie | ±2 mm |
| Nastavenie hĺbky | +1,5 / –3 mm (závitový mechanizmus) |
| Pre čelá | Drevené a široké hliníkové rámy |
| Priemer otvoru pre misku | Ø 35 mm |
| Montáž na platničku | CLIP (nacvaknutie bez náradia) |
| Výrobca | Blum (Rakúsko) |
| Balenie | 1 ks |
Poznámka: Stredový záves sa predáva po kusoch (1 ks). Pre jedny bi-fold dvierka sú potrebné 2 stredové závesy (ľavý + pravý). Záves je iba jeden komponent bi-fold systému AVENTOS HF — pre kompletný systém sú ďalej potrebné: zdvíhací mechanizmus (22F2500 alebo 22F2800), pákové ramená (22F3200, 22F3500 alebo 22F3900 podľa výšky skrinky), CLIP top 120° závesy bez pružiny (70T5550.TL) pre horné a spodné upevnenie čiel, montážne platničky (175H3100) a krytky. Alternatívne je možné objednať kompletnú sadu závesov (obj. č. 78Z5500T12), ktorá obsahuje 2× stredový záves 78Z5500T, 2× CLIP top 120° záves 70T5550.TL a 6× montážnu platničku 175H3100.
Ideálne použitie: Spojenie horného a spodného čela bi-fold výklopných dvierok v systéme AVENTOS HF a HF top — stredový záves 78Z5500T je nevyhnutný prvok, ktorý umožňuje skladanie dvoch čiel a zabezpečuje ochranu prstov pri skladacom pohybe.
