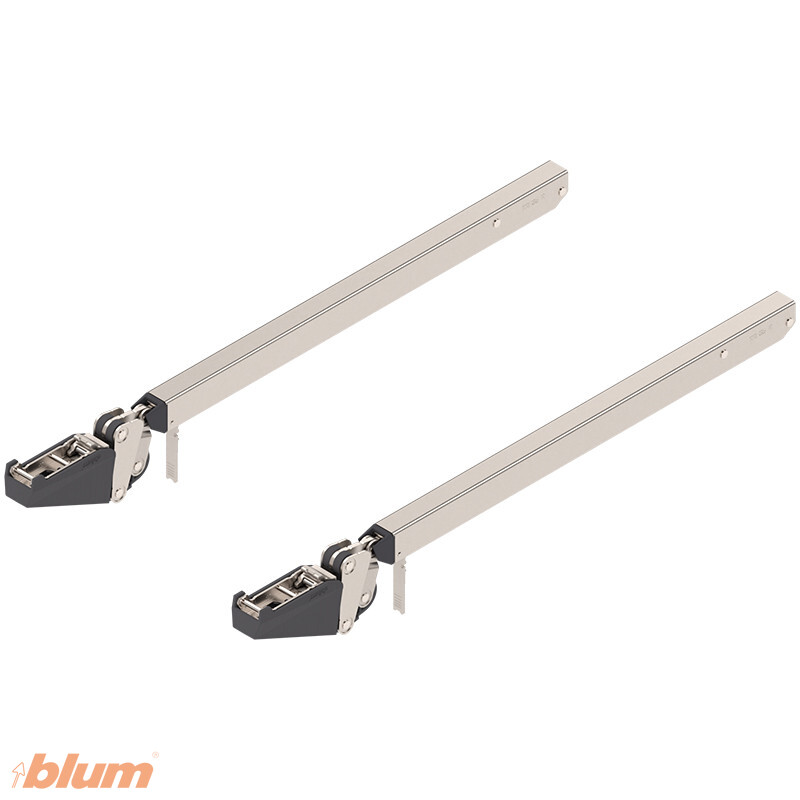

Sada dvoch pákových (teleskopických) ramien Blum AVENTOS HF top 22F3500 je nevyhnutný komponent bi-fold výklopného systému AVENTOS HF top, ktorý prepája zdvíhací mechanizmus na bočnici s čelom dvierok. Ramená zabezpečujú správny pohyb a trajektóriu skladacích dvierok pri otváraní a zatváraní. Model 22F3500 je určený pre skrinky s výškou 600–910 mm — stredný výškový rozsah v sérii, ktorý pokrýva väčšinu štandardných horných kuchynských skriniek.

Prečo sú pákové ramená potrebné:

Systém AVENTOS HF top sa skladá z viacerých komponentov, ktoré spolupracujú:

• Zdvíhací mechanizmus (22F2500 alebo 22F2800) — poskytuje silu na zdvíhanie čela
• Pákové ramená (tento produkt) — prenášajú silu z mechanizmu na čelo a určujú trajektóriu pohybu skladacích dvierok
• Stredový záves — spája horné a spodné čelo
• Držiaky čela — pripevňujú ramená k čelu

Bez pákových ramien nie je možné prepojiť mechanizmus s čelom — systém nie je funkčný.

Pre výšku skrinky 600–910 mm:

Model 22F3500 je určený pre stredne vysoké skrinky v systéme HF top:

• Štandardné horné skrinky — najčastejšia výška kuchynských horných skriniek (700–900 mm)
• Skrinky nad pracovnou doskou — klasické horné skrinky v kuchynskej linke
• Obývačkové skrinky — stredne vysoké skrinky v obývačkových zostavách
• Najpredávanejší rozsah — výška 600–910 mm pokrýva väčšinu bežných aplikácií

Výber ramien podľa výšky skrinky:

Dôležité: Výšky sa čiastočne prekrývajú (napr. 600 mm spadá do rozsahu 22F3200 aj 22F3500, 840–910 mm do rozsahu 22F3500 aj 22F3900) — v prípade prekrývajúcej sa výšky sa riaďte montážnym návodom Blum alebo online konfigurátorom.

Symetrická konštrukcia:

Ramená majú symetrickú konštrukciu:

• Ľavé = pravé — rovnaké rameno sa použije na ľavú aj pravú stranu
• Jednoduchšia objednávka — nemusíte riešiť orientáciu
• Sada obsahuje 2 ks — jedno rameno na každú stranu

Čo sada obsahuje:

Pre kompletný systém HF top potrebujete:

Technické parametre:

Poznámka: Sada obsahuje 2 pákové ramená (ľavé + pravé). Zdvíhací mechanizmus, stredový záves, držiaky čela a krytky nie sú súčasťou — objednávajú sa samostatne. Pred objednaním overte výšku vašej skrinky — ak je výška v rozsahu 600–910 mm, tento model je správna voľba. Pre nižšie skrinky zvoľte 22F3200 (480–610 mm), pre vyššie skrinky 22F3900 (840–1 200 mm). Pri výškach v prekrývajúcom sa rozsahu sa riaďte montážnym návodom Blum alebo online konfigurátorom.

Ideálne použitie: Bi-fold výklopné skrinky s výškou 600–910 mm — štandardné horné kuchynské skrinky, obývačkové skrinky, kancelárske skrinky — pákové ramená 22F3500 sú najpredávanejší variant pre najčastejšie používané výšky horných skriniek a nevyhnutný komponent, bez ktorého systém AVENTOS HF top nie je funkčný.
