Celý systém stojí na jednej myšlienke: bok zásuvky je z ocele, nie z dosky. Ocelový profil je tenký, zvládne výšku 115 mm bez toho, aby bol hrubý, a výsledok je priamočiary, keď si to zákazník predstaví v hotovej skrinke: v tej istej šírke korpusu zostane viac využiteľného miesta vnútri zásuvky, než keby bola zásuvka postavená ako drevená skrinka z 16 mm dosiek po oboch stranách.
Práve preto sa bočnica kupuje aj samostatne. Je to viditeľná vnútorná stena zásuvky, nosná časť, do ktorej sa zakladá dno a chrbát, a zároveň diel, na ktorom je excentrické výškové nastavenie čela.
Nominálna dĺžka 400 mm je veľkosť pre korpus so svetlou hĺbkou aspoň 403 mm, teda pre nábytok s hĺbkou okolo 450 mm: kúpeľňové zostavy, komody, predsienky, kancelárske kontajnery, kuchynské moduly bez plnej hĺbky a nábytok pri šikmej stene alebo v podkroví.
Kľúčové vlastnosti
| Vlastnosť | Čo to znamená v praxi |
|---|---|
| Ocelový profil | Tenký bok, viac využiteľnej šírky v tej istej skrinke |
| Výška K, 115 mm | Plný bok po celej výške, bez relingov |
| Nominálna dĺžka 400 mm | Korpus potrebuje svetlú hĺbku minimálne 403 mm |
| Pár ľavá a pravá | Jedna položka vystrojí celú zásuvku |
| Krytky súčasťou | Čelné hrany bočníc sú zakryté |
| Výškové nastavenie excentrom | Čelo sa dorovná bez demontáže zásuvky |
| Šedé prevedenie | Pre zostavy so šedým kovaním |
Ocelová bočnica verzus drevená zásuvková skrinka
| Ocelová bočnica (tento systém) | Drevená zásuvka z dosiek | |
|---|---|---|
| Šírka boku | Tenká, obetuje minimum vnútornej šírky | Hrubá podľa dosky na oboch stranách |
| Tuhosť | Vysoká aj pri tenkom profile | Závisí od hrúbky dosky a spoja |
| Montáž | Nasadenie na dno a spojenie držiakmi chrbta | Rezanie, spájanie, kotvenie |
| Nastavenie čela | Excentrom na bočnici, po montáži | Podľa použitého kovania |
| Vzhľad vnútra | Jednotný systémový povrch | Podľa dekoru dosky |
| Oprava po poškodení | Výmena páru bočníc | Výmena alebo oprava skrinky |
Kde sa bočnica dotýka ostatných dielov
Toto je mapa závislostí, podľa ktorej sa dá skontrolovať objednávka:
| Diel | Čo sa musí zhodovať |
|---|---|
| Korpusové lišty | Nominálna dĺžka, tu 400 mm |
| Držiaky chrbta | Verzia pre výšku zásuvky, tu K |
| Dno zásuvky | Hrúbka 16 mm, rozmer podľa šírky korpusu a nominálnej dĺžky |
| Chrbát zásuvky | Rozmer podľa svetlej šírky medzi bočnicami |
| Držiak čela | Verzia podľa typu zásuvky |
| Prevedenie | Rovnaký odtieň ako držiaky chrbta a prípadné relingy |
Ak jedna z týchto položiek nesúhlasí, zásuvku buď nezložíte, alebo bude vyzerať zle. Rozdiel medzi týmito dvoma následkami je dôležitý: nesúlad dĺžky je montážny problém, nesúlad prevedenia je reklamácia na vzhľad.

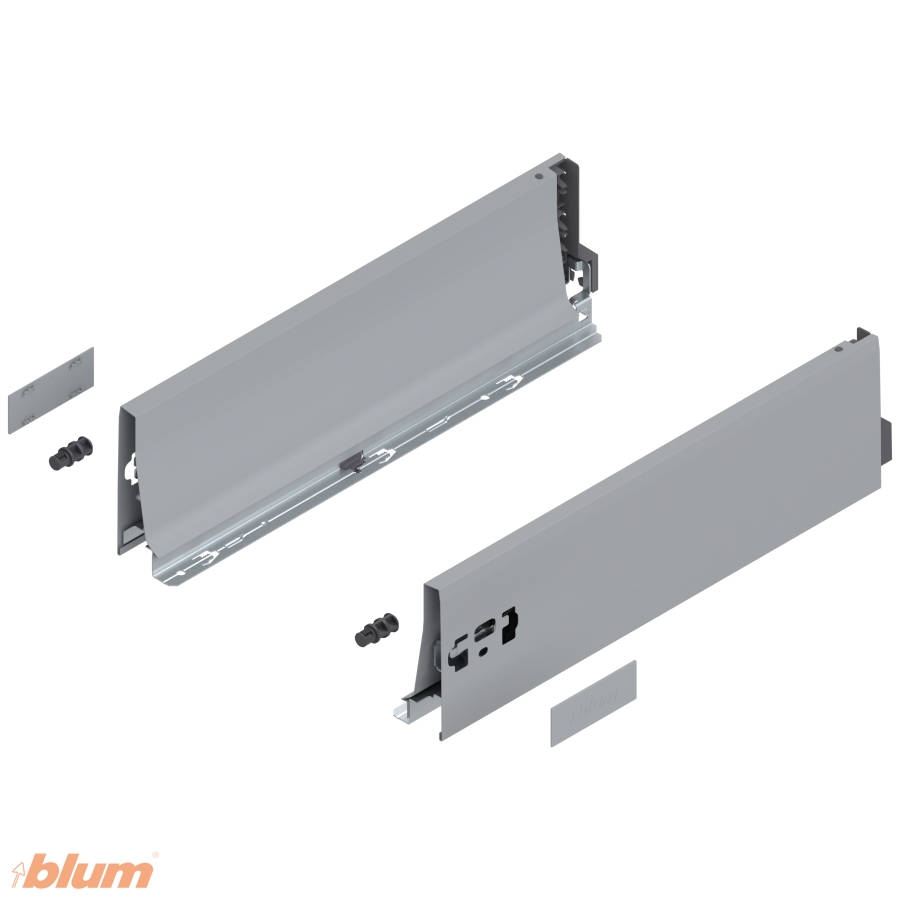

Z čoho sa balenie skladá
| Diel | Počet |
|---|---|
| Bočnica výšky K pre NL 400 mm, ľavá | 1 |
| Bočnica výšky K pre NL 400 mm, pravá | 1 |
| Krytky bočníc | 1 sada |
Čo potrebujete dokúpiť
| Diel | Prečo |
|---|---|
| Korpusové lišty NL 400 mm | Mechanizmus výsuvu, v rovnakej nominálnej dĺžke |
| Držiaky chrbta pre výšku K | Spájajú bočnice vzadu a držia chrbát |
| Držiak čela | Nasadenie a nastavenie čela |
| Doska na dno | Hrúbka 16 mm, rezaná na mieru |
| Doska na chrbát | Rezaná na mieru |
Pri stavbe zásuvky od nuly je kompletný set praktickejší, má všetky diely v jednej dĺžke a jednom prevedení. Samostatné bočnice sú pre náhradu, pre dopĺňanie z existujúcich zásob a pre zmenu výšky zásuvky v hotovom nábytku.
Montáž
Bočnice sa nasadia na narezané dno a vzadu sa spoja držiakmi chrbta. Zložená zásuvka sa nasadí na korpusové lišty.
Čelo sa dorovnáva excentrom priamo na bočnici, bez vyťahovania zásuvky. Pri rade zásuviek pod sebou nastavujte až po montáži všetkých, pretože medzery sa posudzujú ako celok.
Krytky nasaďte ako posledný krok. Pri ocelovom profile sa poškrabanie v priebehu montáže nedá vyretušovať, takže s hotovými bočnicami manipulujte tak, aby sa neoddierali o seba.
Časté otázky
Prečo ocelová bočnica a nie drevená zásuvka?
Ocelový profil je tenký, takže pri rovnakej šírke korpusu zostane vnútri zásuvky viac využiteľného miesta. Navyše je tuhý a dá sa nastaviť excentrom.
Je to jedna bočnica alebo pár?
Pár, ľavá a pravá, plus krytky. Jedno balenie vystrojí jednu zásuvku.
Dá sa ohnutá bočnica opraviť?
Nie rozumne. Ocelový profil sa po deformácii nevyrovná bez toho, aby to bolo vidieť, preto sa mení pár.
Čo znamená výška K?
Bok vysoký 115 mm, teda plný bok bez relingov.
Akú hĺbku korpusu potrebujem?
Minimálne 403 mm svetlej hĺbky, teda nominálnu dĺžku plus 3 mm.
Sú krytky v balení?
Áno, patria k bočnici.
Aká doska patrí na dno?
Hrúbka 16 mm, rezaná na mieru podľa šírky korpusu a nominálnej dĺžky.
Musí mať držiak chrbta tiež verziu pre výšku K?
Áno. Držiaky chrbta sú viazané na výšku zásuvky, nie na nominálnu dĺžku.
Je šedá to isté ako RAL 9006?
Rad má hodvábne bielu, RAL 9006 bielo alumíniovú a terra čiernu. Pri označení šedá ide o RAL 9006, ale pri doplňovaní do existujúcej zostavy si odtieň porovnajte fyzicky.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Kód výrobcu | 378K4002SA |
| Značka | Blum |
| Typ | Bočnica zásuvky, pár s krytkami |
| Systém | TANDEMBOX antaro |
| Systémová výška | K |
| Výška bočnice | 115 mm |
| Nominálna dĺžka (NL) | 400 mm |
| Minimálna svetlá hĺbka korpusu | 403 mm |
| Materiál | Ocel |
| Povrchové prevedenie | Šedá |
| Balenie | Pár, ľavá plus pravá, vrátane krytiek |
| Hrúbka dna | 16 mm |
| Výškové nastavenie čela | Excentrom na bočnici |
| Cena | zo systému (Pohoda sync) |
| Dostupnosť | zo systému (Pohoda sync) |
| SKU | 378K4002SA |
Poznámka
Je v balení
- Bočnica výšky K pre NL 400 mm, ľavá, šedá
- Bočnica výšky K pre NL 400 mm, pravá, šedá
- Krytky bočníc
NIE je v balení
- Korpusové lišty
- Držiaky chrbta
- Držiak čela
- Dno a chrbát zásuvky
- Relingy, tie k výške K nepatria
Dôležité upozornenia
- Nominálna dĺžka bočnice sa musí zhodovať s korpusovými lištami
- Držiaky chrbta musia byť vo verzii pre výšku K
- Korpus potrebuje svetlú hĺbku minimálne 403 mm
- Dno sa reže na hrúbku 16 mm
- Prevedenie zladte s držiakmi chrbta, nesúlad odtieňa je viditeľný
Praktické tipy
- Pri náhrade si odfoťte pôvodnú bočnicu z boku, overíte výšku aj to, či v zostave boli relingy
- Nominálnu dĺžku si prečítajte priamo na starej bočnici alebo na korpusovej lište
- S hotovými bočnicami manipulujte opatrne, poškrabaný ocelový profil sa nedá vyretušovať
- Krytky nasaďte ako posledný krok
- Pri rade zásuviek dorovnávajte čela až po montáži všetkých
Ideálne použitie
Bočnica výšky K v nominálnej dĺžke 400 mm patrí do nábytku s hĺbkou korpusu okolo 450 mm, kde má zásuvka byť plnohodnotne vysoká. Typicky je to kúpeľňová zostava, komoda a prádelník, predsienka, kancelársky kontajner, kuchynský modul bez plnej hĺbky a nábytok pri šikmej stene alebo v podkroví. Hodnota ocelového boku sa pri tejto veľkosti ukáže najzreteľnejšie: pri menšej hĺbke a bežnej šírke korpusu je každý centimeter vnútorného priestoru citeľný, a tenký ocelový profil obetuje z vnútornej šírky výrazne menej než drevená zásuvková skrinka s dvoma doskami po stranách. Zákazník tak v rovnakej skrinke dostane viac využiteľného miesta a zásuvku, ktorá sa dá po montáži doladiť excentrom bez demontáže. Samostatná bočnica má tri prípady použitia: náhradu poškodeného boku, stavbu z komponentov, keď má stolár časť dielov na sklade, a zmenu výšky zásuvky v hotovom nábytku, pri ktorej sa menia len bočnice a držiaky chrbta.
