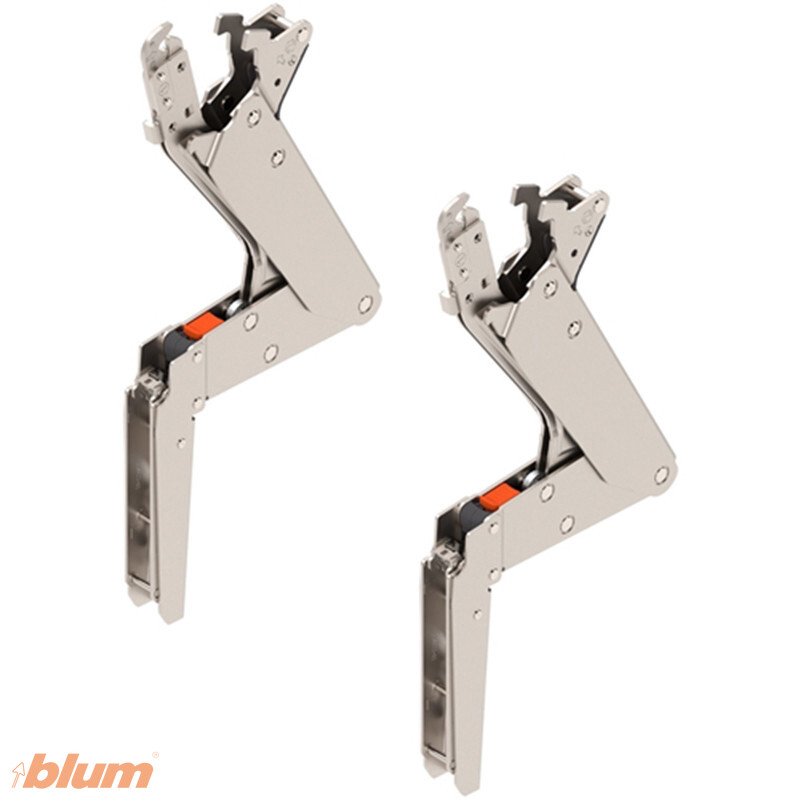

Súprava ramien 22S3500 je nevyhnutná súčasť výkyvného výklopu AVENTOS HS top – tvorí mechanickú prepojku medzi zdvíhačom v bočnej stene skrinky a čelom dvierok. Vďaka chytrej konštrukcii Blum stačí v celej rade HS top jediná zostava ramien pre všetky výšky korpusu od 350 do 800 mm – nemusíte rozlišovať dĺžky podľa výšky skrinky ako pri HF top, kde sú tri rôzne ramená. Súprava 22S3500 sa páruje s každým zo zdvíhačov 22S2200, 22S2500 a 22S2800 a pokrýva tak celú radu výškových a hmotnostných variantov.
Pre koho je 22S3500 určený
Súprava ramien 22S3500 je nutná pre každú aplikáciu AVENTOS HS top – bez ohľadu na výšku skrinky alebo silu zdvíhača:
- Nízke nadstavbové skrinky (KH 350–540 mm) so zdvíhačom 22S2200
- Stredne vysoké horné skrinky (KH 480–660 mm) so zdvíhačom 22S2500
- Vysoké horné skrinky (KH 650–800 mm) so zdvíhačom 22S2800
- Akékoľvek jednodielne čelo v rámci rozsahu HS top
- Drevené čelá, hliníkové rámiky úzke aj široké, tenké čelá
Kľúčové vlastnosti súpravy ramien 22S3500
- Univerzálna pre celú radu HS top – jedna sada pre všetky výšky korpusu 350–800 mm
- Symetrická konštrukcia – jedno rameno funguje ako pravé aj ľavé
- CLIP upevnenie na zdvíhač – bez náradia, jediným zacvaknutím
- CLIP upevnenie čela – overený mechanizmus Blum, rýchla a presná montáž
- Snímateľné rameno – výhoda pri výrobe a montáži skrinky, čelo môžete kedykoľvek odpojiť bez demontáže zdvíhača
- Kompaktný dizajn – nezasahuje do úložného priestoru, šetrí miesto v skrinke
- Oceľová konštrukcia s niklovaným povrchom – odolnosť proti korózii a opotrebovaniu
- Trojrozmerné nastavenie čela po inštalácii (výška, hĺbka, posun do strán)
Ako sa páruje so zdvíhačmi
Súprava ramien 22S3500 je rovnaká pre všetky tri verzie zdvíhača HS top – výber správneho zdvíhača závisí od výšky skrinky a hmotnosti čela:
| Zdvíhač | Výška korpusu (KH) | Hmotnosť čela (FG) | Súprava ramien |
|---|---|---|---|
| 22S2200 | 350 – 540 mm | 2,00 – 12,50 kg | 22S3500 |
| 22S2500 | 480 – 660 mm | 2,75 – 15,25 kg | 22S3500 |
| 22S2800 | 650 – 800 mm | 3,50 – 18,50 kg | 22S3500 |
Práve táto jednotnosť robí AVENTOS HS top logisticky efektívnym systémom – stolári a montéri si môžu držať na sklade jediný typ ramena pre všetky projekty s týmto výklopom.
V čom je AVENTOS HS top iný ako HF top
| Vlastnosť | AVENTOS HS top | AVENTOS HF top |
|---|---|---|
| Typ čela | Jednodielne | Dvojdielne (skladacie) |
| Pohyb čela | Vyklápa sa nahor (nad strop) | Skladá sa v strede a posúva nahor |
| Súprava ramien | Jediná univerzálna (22S3500) | Tri varianty podľa výšky (22F3200/3500/3900) |
| Priečna stabilizácia | Nie je potrebná | Nie je potrebná |
| Výška skrinky | 350 – 800 mm | 480 – 1200 mm |
Čo potrebujete dokúpiť
Tento produkt je iba súprava ramien – pre kompletné kovanie pre jednu skrinku potrebujete dokúpiť ďalšie komponenty:
- Zdvíhací mechanizmus – jeden z troch (22S2200, 22S2500 alebo 22S2800) podľa výšky korpusu a hmotnosti čela
- Krytky zdvíhača – v farbe hodvábno biela, svetlo sivá alebo tmavosivá (objednávajú sa samostatne)
- Upevnenie čela – podľa typu čela (drevené, hliníkový rámik úzky/široký, tenké čelo)
- Voliteľne SERVO-DRIVE – jednotka pre elektrické otváranie a krytky so spínačmi
Montáž
Súprava ramien sa upevňuje bez náradia – CLIP mechanizmus na strane zdvíhača aj na strane čela. Snímateľnosť ramena je veľká pomoc pri stavbe a montáži kuchyne: čelo môžete dať dolu pri prevoze, pri lakovaní alebo pri výmene úchytky bez toho, aby ste museli zasahovať do zdvíhača v korpuse. Po nasadení sa čelo dolaďuje trojrozmerne – výška, hĺbka aj posun do strán – priamo na upevnení čela.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ kovania | Súprava ramien pre výkyvný výklop |
| Produktová rada | AVENTOS HS top |
| Obj. č. | 22S3500 |
| Výška korpusu (KH) | 350 – 800 mm (univerzálne) |
| Kompatibilita | Zdvíhače 22S2200, 22S2500, 22S2800 |
| Materiál | Oceľ |
| Povrchová úprava | Niklovaná |
| Symetrické | Áno (univerzálne L/P) |
| Upevnenie na zdvíhač | CLIP (bez náradia) |
| Upevnenie čela | CLIP (bez náradia) |
| Snímateľnosť | Áno (rameno možno odpojiť bez demontáže zdvíhača) |
| Nastavenie čela | Trojrozmerné (výška, hĺbka, posun) |
| Balenie | 1 pár ramien (2 ks) |
| Pôvod | Rakúsko |
Poznámka
Súčasťou balenia je:
- 1 pár ramien (2 ks, symetrické)
NIE je súčasťou balenia:
- Zdvíhací mechanizmus – nutné dokúpiť samostatne (22S2200, 22S2500 alebo 22S2800)
- Krytky zdvíhača – objednávajú sa zvlášť (3 farebné varianty)
- Upevnenie čela – podľa typu čela (rôzne kódy pre drevené, hliníkové, tenké čelá)
- Jednotka SERVO-DRIVE a krytky so spínačmi (voliteľné)
- Skrutky a montážny materiál
Dôležité upozornenia:
- Tento komponent sám o sebe nefunguje – musí byť spárovaný so zdvíhačom HS top a upevnením čela.
- Pre kompletnú aplikáciu HS top potrebujete na jednu skrinku: 1 pár zdvíhačov + 1 súpravu ramien (22S3500) + 1 sadu krytiek + upevnenie čela.
- Súprava ramien 22S3500 je správny komponent pre všetky tri zdvíhače z rady HS top – nemusíte rozlišovať podľa sily alebo výšky.
- Ak hľadáte kompletnú sadu kovania pre jednu skrinku, v ponuke nájdete kompletizované balíčky (zdvíhač + ramená + krytky).
Ideálne použitie
Súprava ramien 22S3500 je univerzálna komponenta pre každú aplikáciu výkyvného výklopu AVENTOS HS top – či už ide o nízku nadstavbu, strednú hornú skrinku alebo vysoký výklopný oddiel. Jej jednotnosť pre celú radu je významná logistická výhoda pre stolárske dielne a kuchynských dizajnérov, ktorí pracujú s rôznymi typmi skríň: stačí držať na sklade jeden artikel pre všetky projekty s HS top. Snímateľná konštrukcia spríjemňuje samotnú výrobu skrinky – čelo si môžete kedykoľvek odpojiť pri prevoze alebo úprave bez toho, aby ste rušili nastavenie zdvíhača. Vďaka oceľovej konštrukcii s niklovaným povrchom a CLIP mechanizmu zostáva chod presný a tichý aj po desaťročiach každodenného používania – to je presne dôvod, prečo si profesionálni stolári a kuchynskí dizajnéri vyberajú kovanie Blum ako svoj štandard kvality.
